第 3 章：传输层 —— 让每一字节都可靠地穿越不可靠的网络¶

应用层把数据交给传输层后，剩下的全归传输层：把数据送到 对方主机上正确的那一个进程，必要时 保证不丢、不错、不重、不乱序，还要 在拥塞的网络里拿捏好发送速率。本章是 408 计算大题的绝对重灾区——可靠传输（RDT/GBN/SR）与 TCP 拥塞控制轮流坐庄。这一章，值得你把每个窗口公式、每张演变表都刻进脑海。

📋 本章导览¶

点击卡片跳转到对应小节。本路线图只负责定位，状态机、计算题和协议对比在正文中展开。

3.1 传输层服务概述¶

传输层（transport layer）位于应用层与网络层之间，是分层体系结构的中枢。它的核心职责是：为运行在不同主机上的应用进程提供逻辑通信（logical communication） ——即从应用的角度看，仿佛通信双方的主机直接相连；而现实中，这两台主机可能隔着半个地球、经由无数路由器与各种链路相连。应用进程使用传输层提供的逻辑通信互相发送消息，完全不用操心底层物理基础设施的细节。

传输层与网络层的关系¶

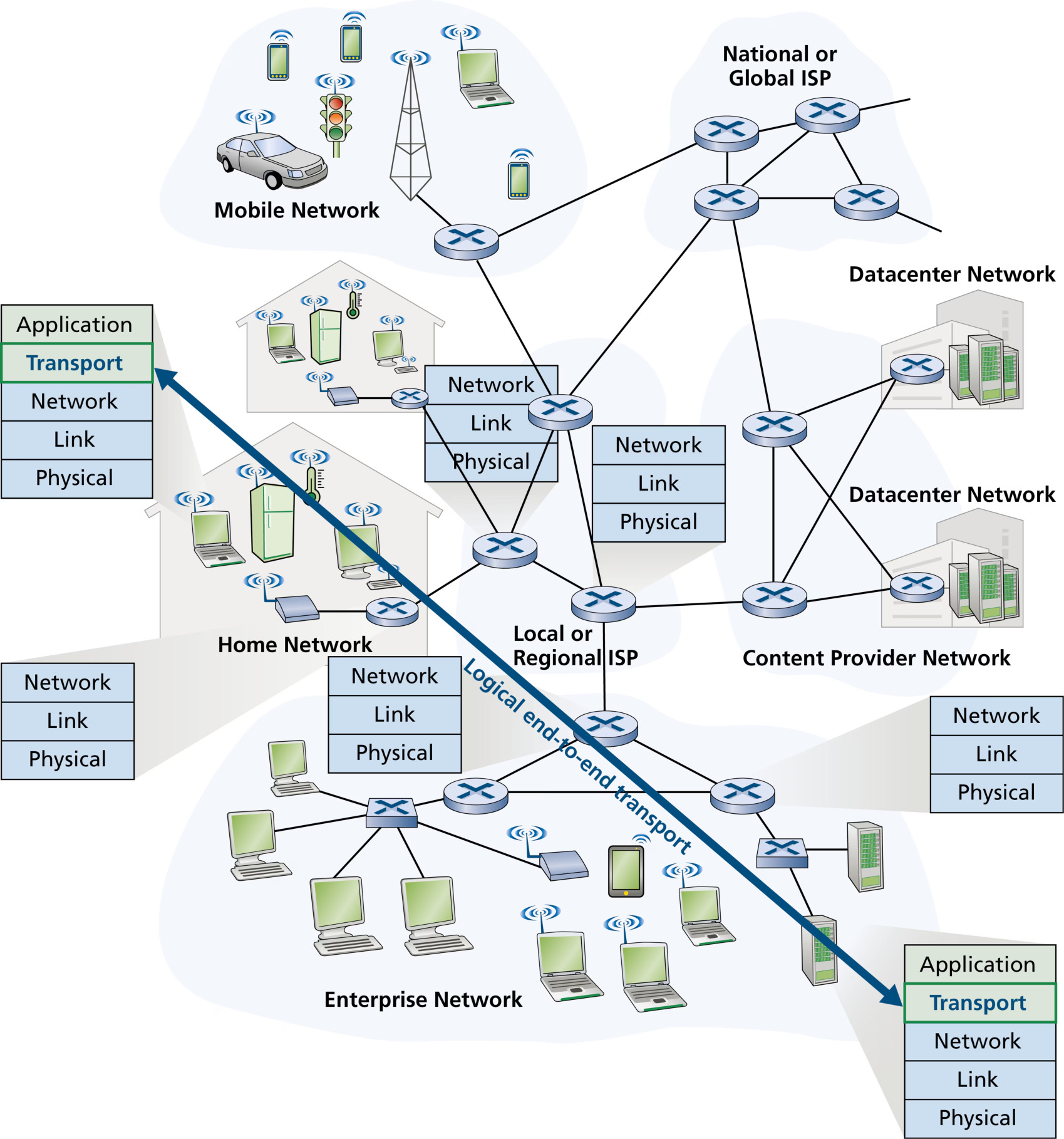

传输层紧邻网络层之上。网络层协议提供的是主机与主机之间的逻辑通信（host-to-host），而 传输层协议提供的是进程与进程之间的逻辑通信（process-to-process）。这一区别细微但至关重要。

用书中的家庭类比来理解：东海岸与西海岸各有一个家庭，每家 12 个孩子，孩子们每周互寄信件。邮政服务（类比网络层）负责把信件从一栋房子运到另一栋房子——房屋到房屋；而每家的「收发专员」Ann 和 Bill（类比传输层）负责把信件分发给本家的孩子们——人到人。对孩子们而言，Ann 和 Bill 就是「邮件服务」，尽管他们只是端到端交付过程中的一部分（端系统部分）。

这个类比还有两层深意：

• 传输层只在端系统中实现。 Ann 和 Bill 只在自己的家里工作，不参与任何中间分拣中心的分拣。同理，路由器只处理数据报的网络层字段，从不检查传输层报文段内部的字段。中间路由器对 TCP 连接完全无感——它们只看到数据报，看不到连接。
• 传输层的服务受制于网络层的服务模型。 如果邮政服务不能保证三天内送达（网络层不能提供时延/带宽保证），那么 Ann 和 Bill 也不可能向孩子们保证最大交付时延。网络层不能提供的时延/带宽保证，传输层同样无法提供。

但反过来，传输层能提供网络层不能提供的服务：网络层 IP 是不可靠的（不保证送达、不保证按序、不保证完整），传输层 TCP 却能在其上构建 可靠的数据传输服务；传输层还能用加密保证应用消息不被窃读（第八章详述）——这些能力网络层都不具备。

因特网中的传输层协议概览¶

因特网为应用层提供两个传输协议：

• UDP（User Datagram Protocol，用户数据报协议）：向应用提供 不可靠、无连接 的服务。
• TCP（Transmission Control Protocol，传输控制协议）：向应用提供 可靠、面向连接 的服务。

术语约定：本书把 TCP 与 UDP 的传输层分组统称为 报文段（segment）；网络层分组专称 数据报（datagram）。RFC 文献常把 UDP 分组也称作数据报，但本书为清晰起见统一使用「报文段」。

IP 的服务模型是尽力而为（best-effort）交付：尽最大努力在主机之间交付报文段，但不保证送达、不保证按序、不保证数据完整性，因此 IP 被称为 不可靠服务。UDP 与 TCP 最根本的共同职责，就是把 IP 的 主机到主机 交付，扩展为 进程到进程 交付——这项工作称为 传输层多路复用与解复用（multiplexing and demultiplexing）（3.2 节详述）。此外两者都在报文段首部携带差错检测字段（校验和）。

• UDP 的全部服务：进程到进程交付 + 差错检测，仅此两项，与 IP 一样不可靠。
• TCP 的额外服务：① 可靠数据传输（借助流量控制、序号、确认、定时器，保证数据从发送进程正确、按序地到达接收进程）；② 拥塞控制（这与其说是给调用应用的好处，不如说是为整个因特网服务的「公益」——调节 TCP 发送方注入网络的速率）。UDP 流量不受管制，应用想发多快就发多快。

TCP 同时提供可靠传输与拥塞控制，因而必然复杂。本章的讲授策略是 原理与协议交替：先讲可靠传输的一般原理（3.4），再看 TCP 如何具体实现；先讲拥塞控制的一般原理（3.6），再看各版本 TCP 如何实施拥塞控制（3.7）。而这一切，从复用与解复用讲起。

3.2 多路复用与解复用¶

假设你正坐在电脑前：一边下载网页，一边开着 Zoom 会议，还开着两个 ssh 会话——你的主机上同时运行着 4 个网络应用进程。当传输层从下层网络层收到数据时，它必须把数据交给这 4 个进程中的 正确的那一个。这个「分发」过程就是解复用。

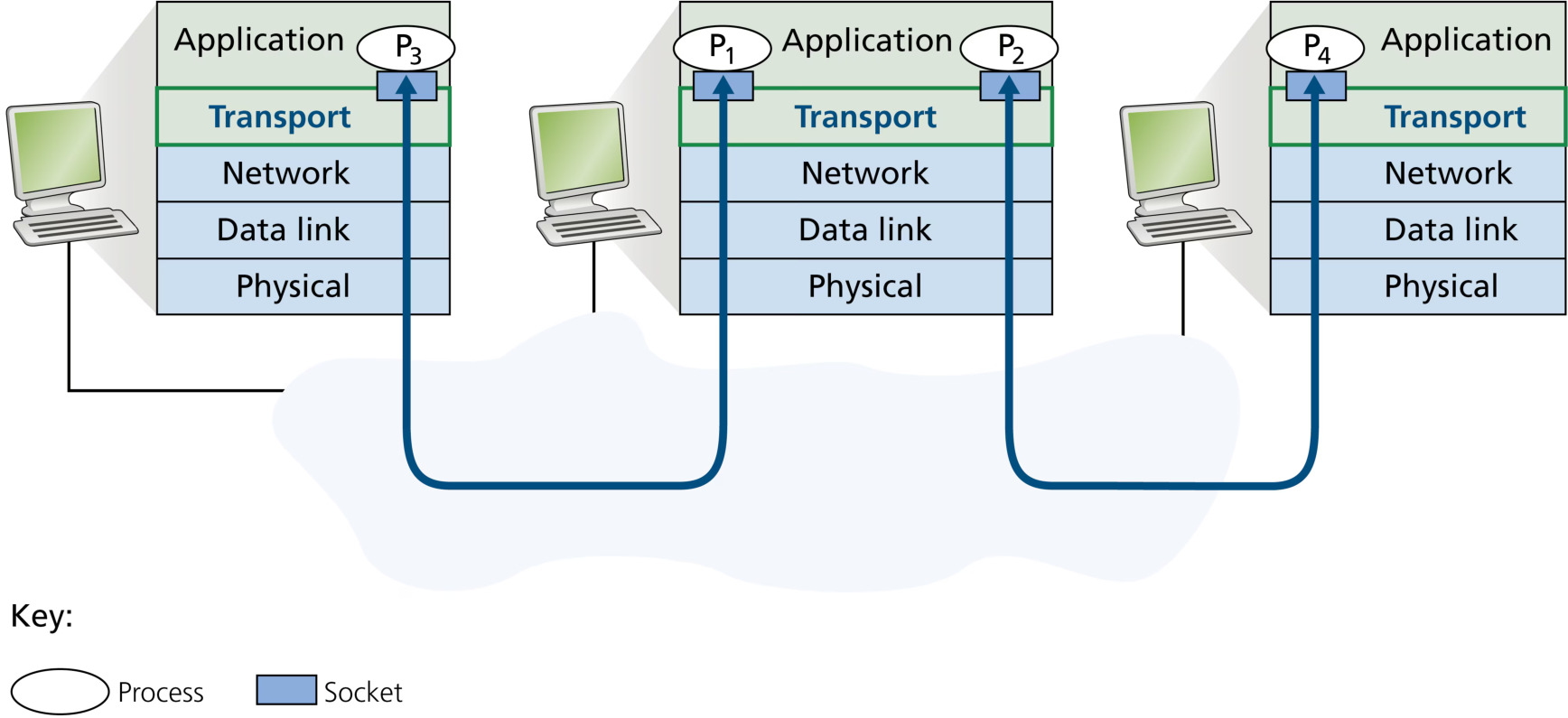

核心概念①：多路复用与解复用（multiplexing / demultiplexing） —— 传输层在源主机把多个进程 socket 的数据块分别封装（加首部）后交给网络层，称为 多路复用；在目的主机根据首部字段把报文段交付给正确的 socket，称为 解复用。复用与解复用是把「主机到主机」服务升级为「进程到进程」服务的关键机制，也是 408 选择题高频考点。

回顾第二章：一个进程可以拥有一个或多个 socket ——数据从网络进入进程、或从进程进入网络所经过的「门」。传输层交付数据的直接对象是 socket，而非进程本身。既然一台主机上同时存在多个 socket，每个 socket 就必须有唯一的标识符。这个标识符的格式取决于它是 UDP socket 还是 TCP socket。

回到邮寄类比：每个孩子有名字。Bill 收到邮差送来的一批信，通过查看信上的收件人来「解复用」，分发给兄弟姐妹；Ann 收集兄弟姐妹的信件交给邮差，就是「多路复用」。

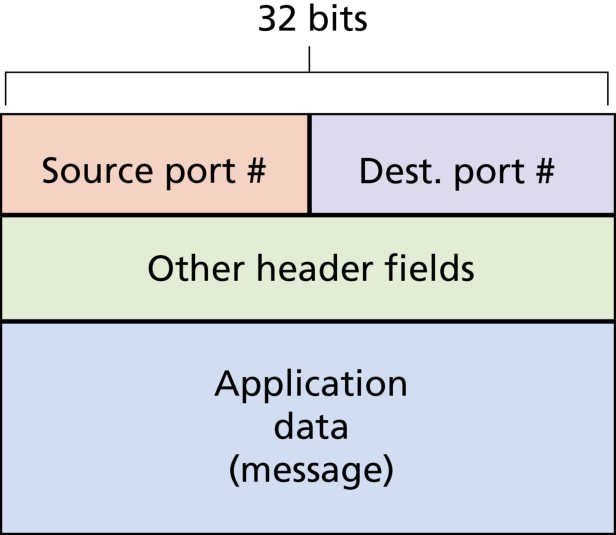

多路复用需要两个条件：① socket 有唯一标识；② 每个报文段携带指明交付目标的特殊字段——源端口号字段与目的端口号字段。端口号是 16 位整数，范围 0～65535。其中 0～1023 为 熟知端口号（well-known port number），保留给著名的应用层协议：HTTP 使用 80 号端口、FTP 使用 21 号端口、DNS 使用 53 号端口、SMTP 使用 25 号端口；1024～49151 为注册端口；49152～65535 为动态/私有端口。开发新应用时必须为它分配端口号。

解复用的基本实现：主机中的每个 socket 被分配一个端口号，报文段到达时传输层检查目的端口号，把报文段交给对应的 socket，数据再经 socket 进入进程。UDP 正是这样做的；TCP 则更微妙一些。

无连接复用：UDP 的二元组¶

UDP socket 由一个 二元组（two-tuple） 唯一标识：（目的 IP 地址，目的端口号）。因此，两个源 IP 地址或源端口号不同、但目的 IP 与目的端口相同的 UDP 报文段，会被交付到 同一个目的 socket、同一个目的进程。

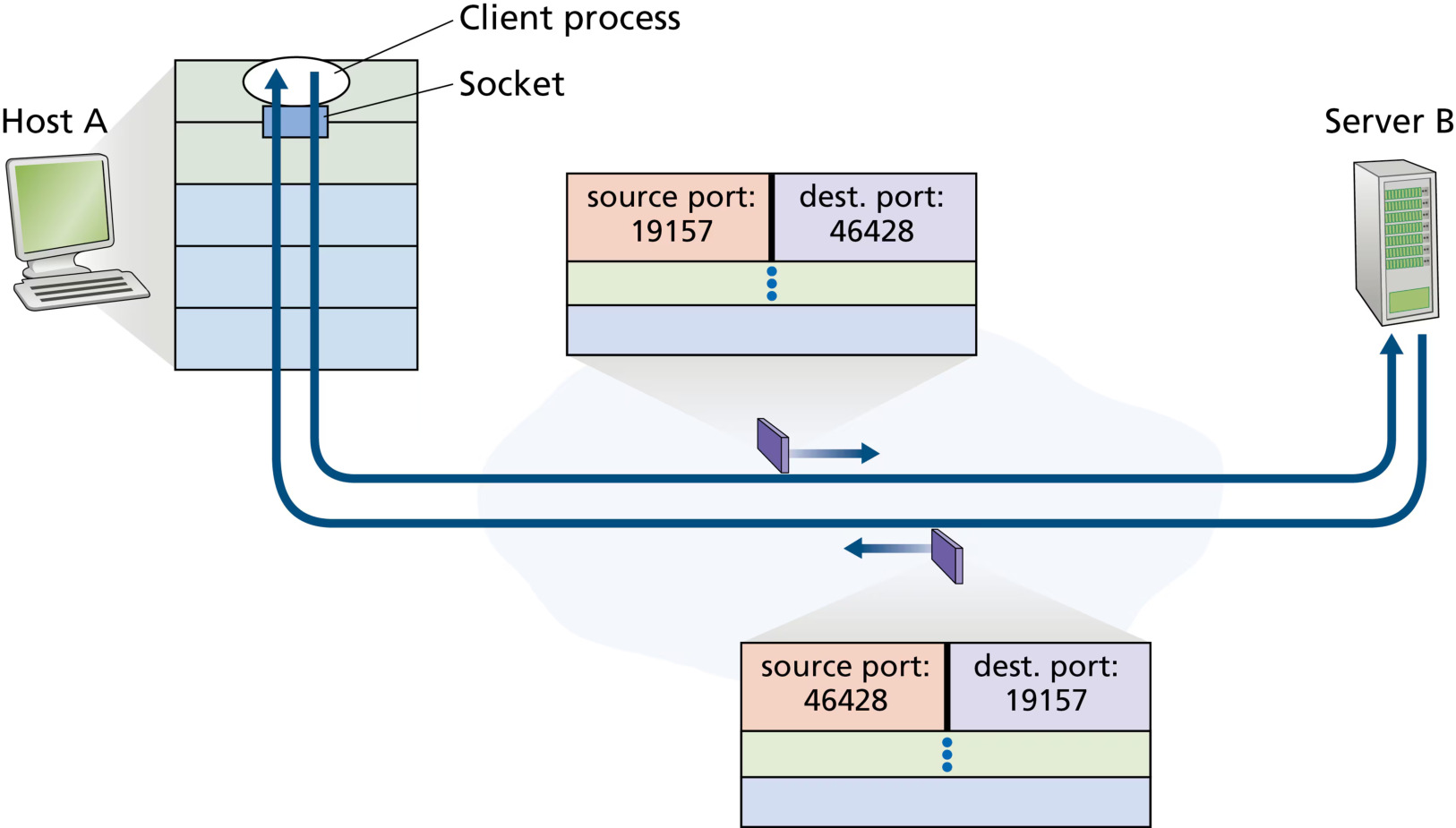

那么源端口号有什么用？它构成 回信地址 的一部分（完整的回信地址是源 IP + 源端口）。如图 3.4 所示：A 发给 B 的报文段中，源端口号被 B 用作回信报文段的目的端口号。UDP 服务器用 recvfrom() 从收到的报文段中取出客户端（源）端口号，再以它为回信的目的端口号。

端口号分配惯例：客户端通常让传输层自动（透明地）分配端口号，服务器端则使用特定的熟知端口号（或显式 bind）。

面向连接复用：TCP 的四元组¶

TCP socket 由一个 四元组（four-tuple） 唯一标识：（源 IP 地址，源端口号，目的 IP 地址，目的端口号）。当一个 TCP 报文段到达主机时，主机用全部四个字段来解复用。

关键区别：与 UDP 不同，两个源 IP 或源端口不同的 TCP 报文段，即使目的 IP 与目的端口相同，也会被导向两个不同的 socket（唯一的例外是携带原始连接建立请求 SYN 的报文段，它被导向监听 socket）。

TCP 服务器的工作机制：

1. 服务器应用有一个 欢迎 socket（welcoming socket），在熟知端口上等待客户端的连接建立请求（serverSocket.accept()）。
2. 客户端创建一个 socket 并发起连接建立请求——即一个目的端口号为熟知端口、且设置特殊连接建立标志位的 TCP 报文段（详见 3.5.6 三次握手）。
3. 服务器的操作系统收到该报文段后，创建一个新的连接 socket，其标识为请求报文段中的四元组。此后所有四元组匹配的报文段都被解复用到这个连接 socket。

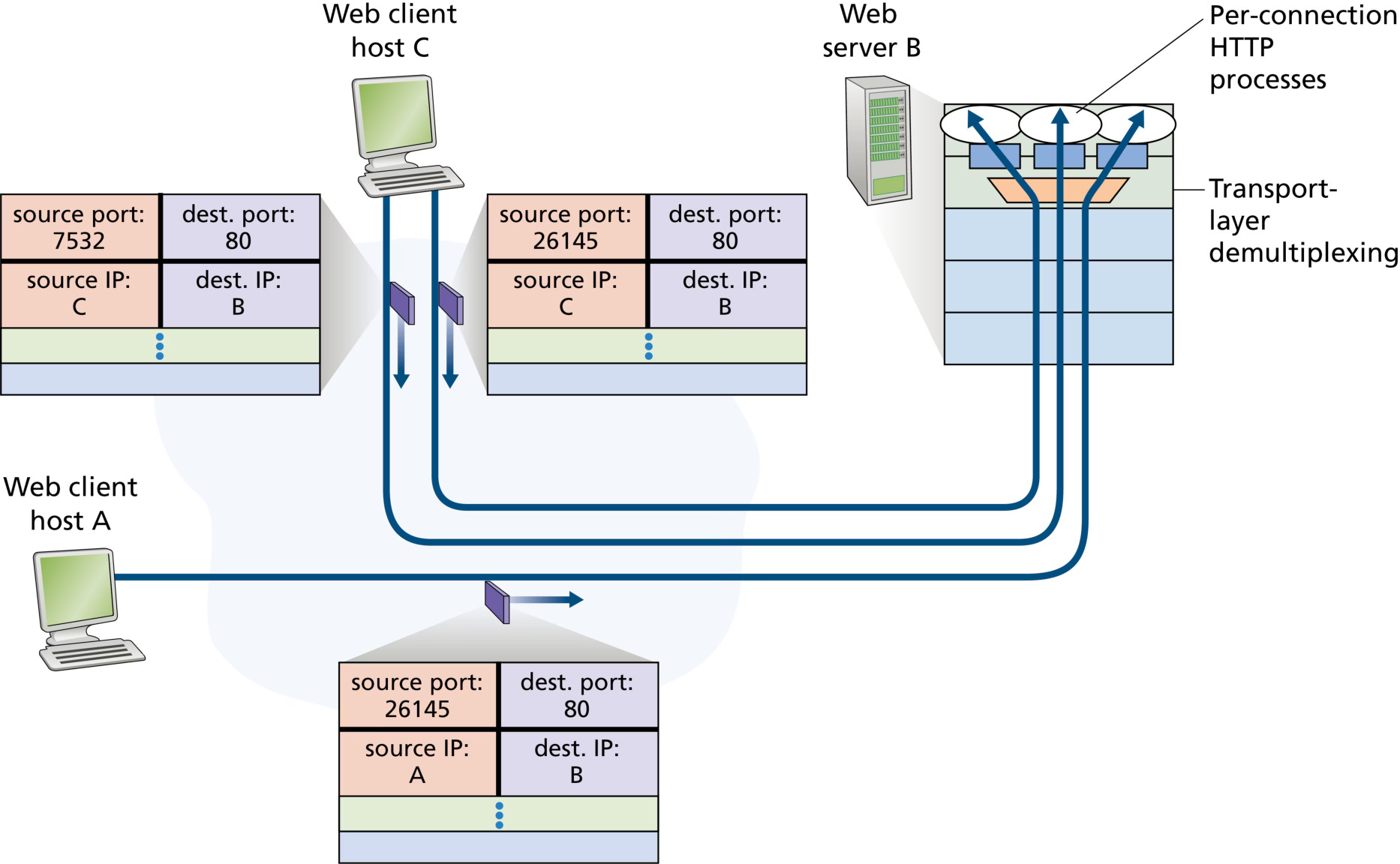

如图 3.5：主机 C 与服务器 B 建立两个 HTTP 会话（分配两个不同的源端口），主机 A 与 B 建立一个会话。A 可能与 C 选择了相同的源端口号，但这没有问题——因为两个连接有 不同的源 IP 地址，四元组不同，服务器 B 依然能正确解复用。

Web 服务器与 TCP：所有客户端的报文段目的端口都是 80。服务器靠 源 IP 地址 + 源端口号 区分不同客户端。注意连接 socket 与进程不一定一一对应——高性能 Web 服务器常只用一个进程、为每个新连接创建一个带新连接 socket 的线程；多个连接 socket（不同四元组）可以挂接在同一个进程上。持久 HTTP 期间，整个连接共用一个 socket；非持久 HTTP 每次请求/响应都要创建并关闭新连接、新建 socket，繁忙服务器下开销显著。

安全视角：端口扫描（port scanning）。服务器进程在开放端口上等待客户端连接；攻击者可用 nmap 等端口扫描工具探测目标主机的开放端口，从而推断其上运行的应用（若有已知漏洞，如 SQL 服务器缓冲区溢出被 Slammer 蠕虫利用，则该主机极易被攻陷）。端口扫描对系统管理员同样有用——用来盘点自己网络中运行的应用。

3.3 无连接传输：UDP¶

假如让你设计一个「最简主义」的传输协议，你会怎么做？最极端的想法是发送方把应用消息直接丢给网络层、接收方把网络层消息直接交给应用进程——但正如 3.2 节所述，至少还得做一点事：提供多路复用/解复用服务，把数据在网络层与正确的应用进程之间传递。

UDP（RFC 768）做的就是「一个传输协议最少能做多少事」这件事：除复用/解复用与轻度差错检测外，UDP 对 IP 什么也不加。选择 UDP 的应用几乎就是在直接与 IP 对话。UDP 发送方把应用消息附上源/目的端口字段和两个小字段，交给网络层；接收方按目的端口把数据交给正确的进程。UDP 发送报文段前不需要发送方与接收方握手，因此称为无连接（connectionless）。

典型应用：DNS 通常运行在 UDP 之上——查询主机构造 DNS 查询消息交给 UDP，不经任何握手就发出；若超时未收到回复，可重发查询、换一个名字服务器，或告知应用无法获得回复。

UDP 为什么存在¶

既然 TCP 提供可靠数据传输，为什么还要 UDP？原因如下：

• 对发送数据的内容与时机有更精细的应用层控制。 UDP 下，应用进程一把数据交给 UDP，UDP 立刻封装成报文段交给网络层。而 TCP 有拥塞控制机制——当源到目的之间的链路拥塞时，TCP 发送方会被节流；TCP 还会持续重传未确认的报文段，不管可靠交付要多久。实时应用（因特网电话、视频会议）通常要求最低发送速率、不能过度延迟、能容忍少量丢失——TCP 的服务模型与它们不匹配，用 UDP 并在应用层实现所需功能更合适。
• 无连接建立。 TCP 传输数据前要经过三次握手；UDP 直接「开火」，不引入建连延迟。这是 DNS 用 UDP 而非 TCP 的主要原因（TCP 会让 DNS 慢得多）。
• 无连接状态。 TCP 在端系统中维护连接状态（收发缓冲区、拥塞控制参数、序号与确认号等）；UDP 不维护连接状态、不跟踪任何参数。因此 同一服务器在 UDP 下通常能支持多得多的并发客户端。
• 首部开销小。 UDP 首部 8 字节，远小于 TCP 首部的最小 20 字节。

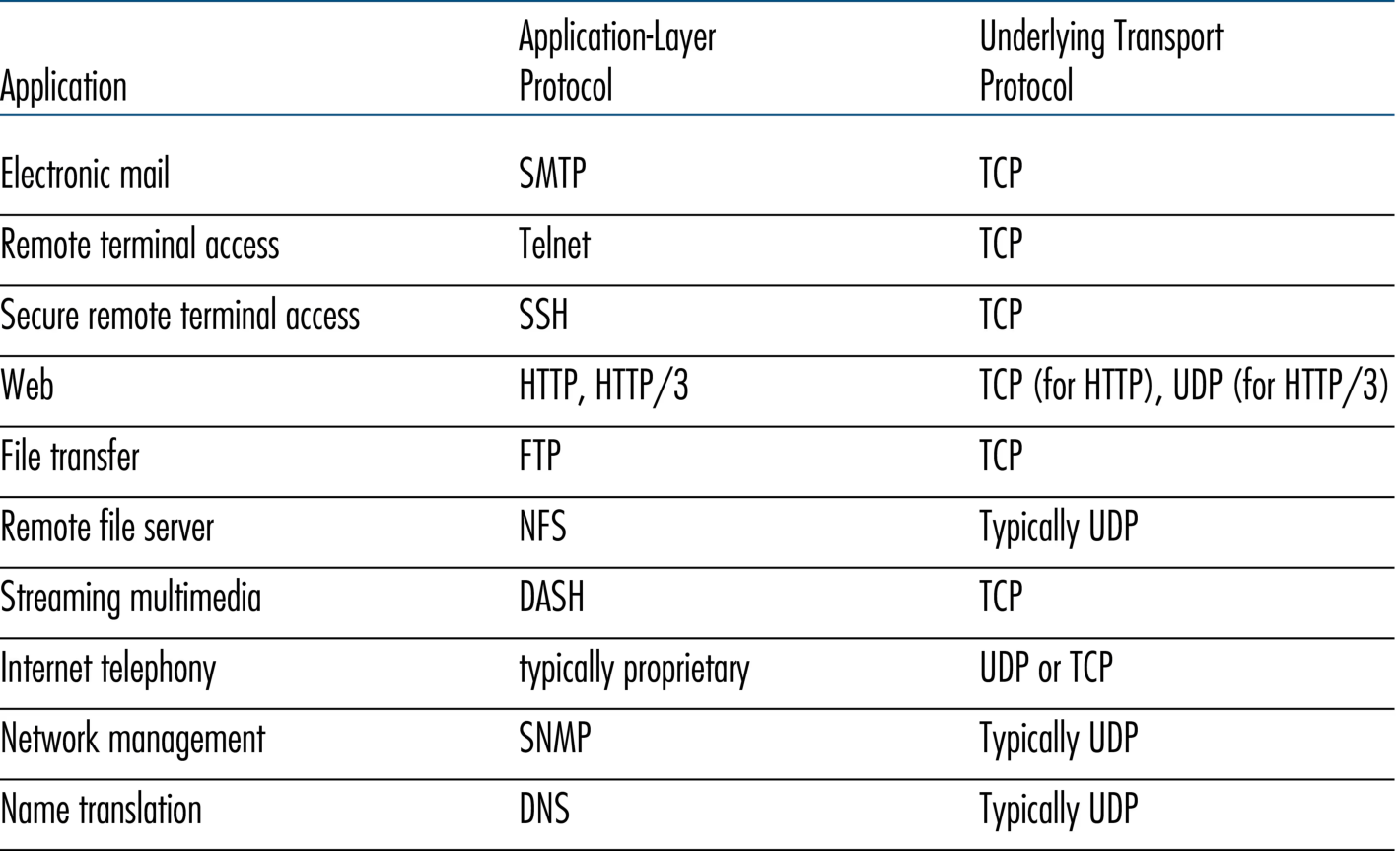

如图 3.6：电子邮件、远程终端访问、文件传输运行在 TCP 之上（需要可靠交付）；网络管理 SNMP 用 UDP（网络处于压力状态时，可靠且拥塞受控的传输恰恰难以实现，而网管应用恰恰要在这种状态下工作）；DNS 通常用 UDP（避免建连延迟，也可运行在 TCP 上）；多媒体应用（因特网电话、实时视频会议、存储音视频流）两者皆有——它们能容忍少量丢失，且实时应用对 TCP 的拥塞控制反应极差。

重要警告：无拥塞控制是把双刃剑。 UDP 没有拥塞控制，而拥塞控制对防止网络进入「几乎不干活」的拥塞状态至关重要。若人人都在 UDP 上以高码率流媒体且不做拥塞控制，路由器分组溢出会极其严重，几乎没有 UDP 分组能穿越路径；同时失控的 UDP 发送方造成的丢失会让 TCP 发送方急剧降速，把 TCP 会话「挤出」网络。因此研究者一直呼吁让包括 UDP 在内的所有源都做自适应拥塞控制（如 DCCP，3.8 节）。

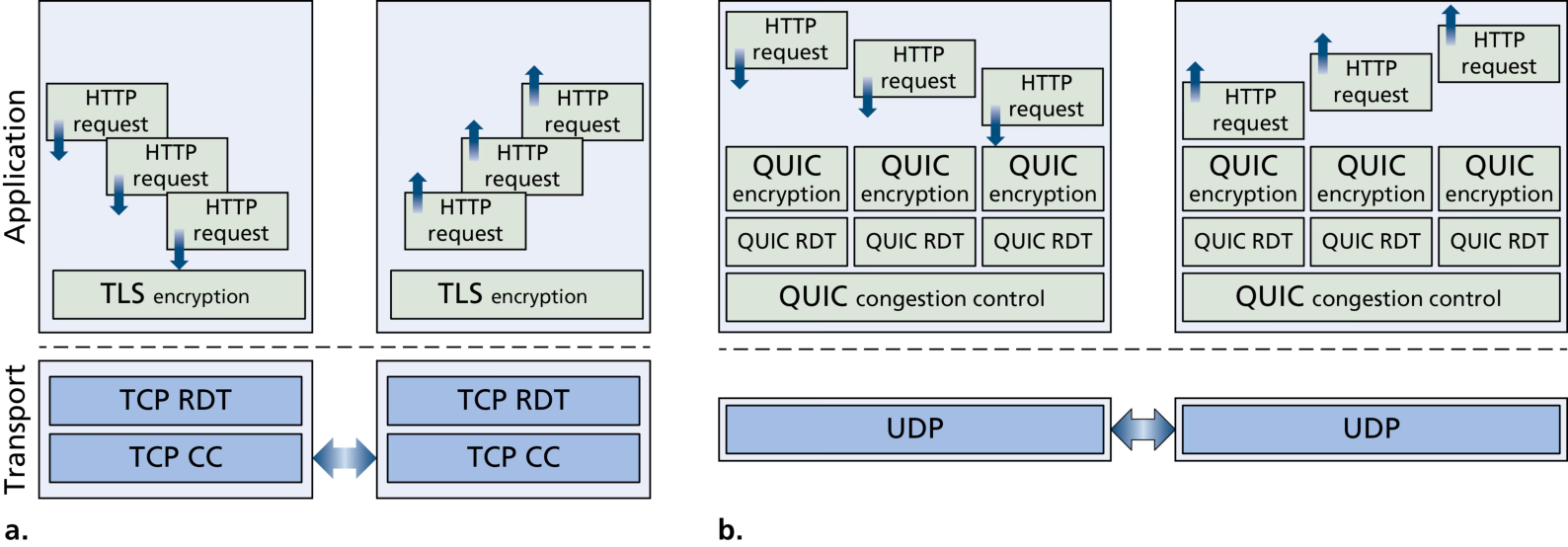

另外：应用也可以用 UDP 获得可靠传输——把可靠性建在应用层（自行实现确认与重传机制，如 3.4 节所讲）。QUIC 正是这样做的：基于 UDP、在应用层实现可靠性。

UDP 报文段结构¶

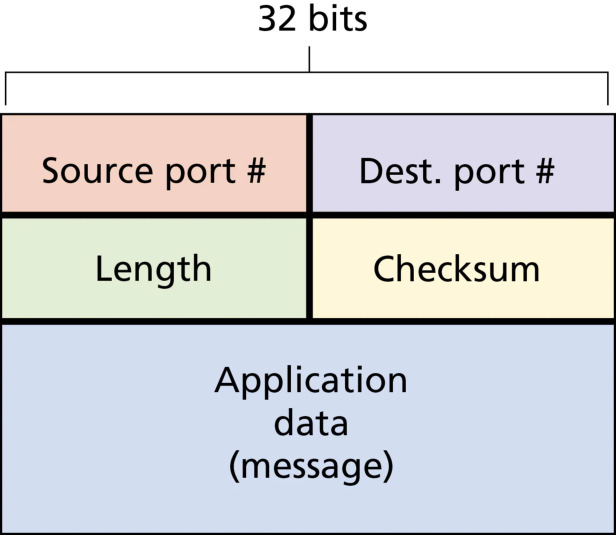

UDP 报文段结构如图 3.7，由 RFC 768 定义。数据字段承载应用数据（DNS 查询/响应、音频采样等）。UDP 首部只有 4 个字段，每字段 2 字节，共 8 字节（高频考点，命题追踪 2018：UDP 首部格式）：

UDP 校验和¶

UDP 校验和提供差错检测：判断报文段从源到目的的过程中（如链路噪声或路由器存储时）比特是否被改动。发送方对报文段中所有 16 位字求和，任何求和过程中的溢出都要回卷（wrap around），然后取 反码（把 0 变 1、1 变 0），结果填入校验和字段。接收方把所有字（包括校验和）相加，若无差错，和应为全 1（1111111111111111）；若任一比特为 0，则报文段出现差错。

UDP 校验和计算时的伪首部（王道 2026，408 考点）：计算校验和时，UDP 会在报文段之前临时拼接一个 12 字节伪首部（pseudo-header）——源 IP 地址（4 字节）+ 目的 IP 地址（4 字节）+ 全 0（1 字节）+ 协议字段（1 字节，UDP 为 17）+ UDP 长度（2 字节）。伪首部 只参与校验和计算、不随报文段传输，其作用是把源/目的 IP 地址纳入差错检测范围，防止 IP 首部中的地址被篡改而 UDP 校验和却无法发现。TCP 报文段计算校验和时同样使用 12 字节伪首部（协议字段为 6，TCP）。

0110011001100000
0101010101010101
1000111100001100

0110011001100000
0101010101010101
-----------------
1011101110110101

1011101110110101
1000111100001100
-----------------
1 0100101011000001    ← 最高位有进位 1（溢出）

  0100101011000001
+                1
-----------------
= 0100101011000010    ← 回卷后的和

0110011001100000
0101010101010101
1000111100001100
1011010100111101
-----------------
1111111111111111

为什么 UDP 需要校验和？ 链路层协议（如以太网）也提供差错检测，但：① 源到目的之间的某些链路可能使用不提供差错检测的链路层协议；② 即使报文段在链路上正确传输，在路由器内存中存储时也可能引入比特错误。因此 UDP 必须在传输层做 端到端（end-to-end） 差错检测——这正是著名的 端到端原则（end-to-end principle） 的体现：「某些功能（如差错检测）必须在端到端的基础上实现，放在低层实现可能冗余或价值不高」。UDP 检测到差错后 不做任何恢复：有的实现丢弃受损报文段，有的交给应用并给出警告。

UDP 与 TCP 对比小结：

3.4 可靠数据传输原理¶

核心概念②：可靠数据传输原理（RDT / GBN / SR） —— 在不可靠（可能丢失、损坏分组）的下层信道之上，通过 校验和、序号、确认/否定确认、定时器、窗口 等机制的组合，向上层提供「无损坏、无丢失、按序交付」的可靠信道抽象。这是全网十大根本问题之首，也是 408 大题的主战场（高频考点：停等/GBN/SR 的窗口与序号关系、信道利用率、时序分析都是大题素材）。

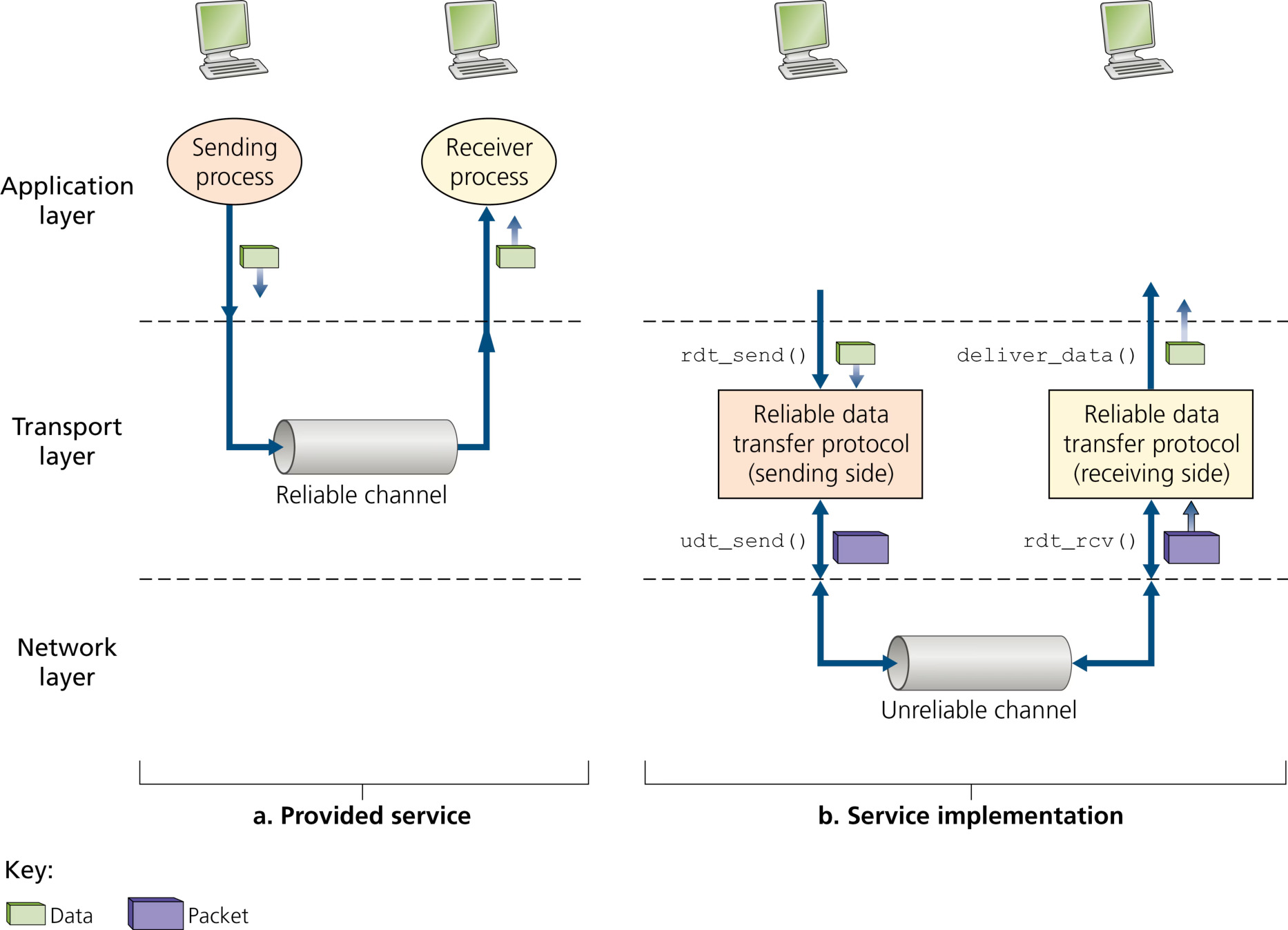

可靠数据传输问题不只出现在传输层，链路层、应用层同样需要。其 服务抽象 是：上层实体看到一个 可靠信道（reliable channel）——经此信道传输的数据比特 不被破坏（不翻转）、不丢失、且按发送顺序交付。这正是 TCP 向调用它的因特网应用提供的服务模型。

实现可靠数据传输的协议称为 rdt（reliable data transfer protocol）。协议接口：上层调用 rdt_send(data) 发起发送；下层分组到达时调用 rdt_rcv(packet)；向上层交付数据调用 deliver_data(data)；向对方发送分组（数据或控制分组）调用 udt_send(packet)。本章只考虑 单向数据传输（发送→接收），但收发双方仍需双向交换控制分组（ACK/NAK）。一个重要假设：底层信道不会重排分组（按序交付，但可能丢包）。

rdt1.0：完全可靠信道上的协议¶

最简情形：底层信道 完全可靠（不损坏、不丢失比特）。rdt1.0 平凡而直接：

• 发送方：rdt_send(data) 事件到来 → 动作 make_pkt(data) 构造分组 → udt_send(sndpkt) 发送。
• 接收方：rdt_rcv(packet) 事件到来 → 动作 extract(packet, data) 取出数据 → deliver_data(data) 交给上层。

rdt1.0 中数据单元与分组没有区别；所有分组单向流动，接收方无需向发送方反馈任何信息（因为不可能出错），也无需流控（假设接收方总来得及接收）。发送方与接收方的有限状态机（FSM）各只有一个状态。（原书中 rdt1.0/2.x/3.0 的 FSM 状态图在本教材图库中缺失，此处以文字描述代替，不影响考点。）

rdt2.0：位差错信道上的停等协议（NAK/ACK）¶

更现实的信道模型：分组中的 比特可能被损坏（典型发生于物理部件）。如何应对？想想你如何在电话上口述长消息：对方每听懂一句就回「OK」（肯定确认），听到听不清的句子就让你重复（否定确认）。这种基于重传的可靠传输协议称为 ARQ（Automatic Repeat reQuest，自动重传请求）协议。处理位差错需要三个新能力：

1. 差错检测：接收方需要检测比特错误——用分组校验和（如 UDP 的因特网校验和）。
2. 接收方反馈：发送方必须知道接收方的「所见」——回送 ACK（positive acknowledgment，肯定确认） 或 NAK（negative acknowledgment，否定确认），各 1 bit 即可。
3. 重传：接收错误的分组由发送方重传。

rdt2.0 发送方有两个状态：等待上层数据；等待 ACK/NAK。收到 ACK → 回去等待新数据；收到 NAK → 重传最近的分组再等 ACK/NAK。注意：在「等 ACK/NAK」状态下，发送方 不能从上层取新数据——只有确认当前分组被正确接收后才发新数据。这种「发一个、等确认、再发下一个」的协议称为停等（stop-and-wait）协议。

rdt2.0 的致命缺陷：没考虑 ACK/NAK 本身也可能损坏！ 若 ACK/NAK 被损坏，发送方无从得知接收方是否已正确收到上一个数据分组。三种补救思路：

1. 引入新的「你刚才说什么？」控制分组——但该分组本身也可能损坏，陷入无限递归。
2. 给 ACK/NAK 加足够多的校验位，让发送方能 纠错 而非仅检错。
3. 收到损坏的 ACK/NAK 时，发送方 直接重发当前数据分组——但这会把 重复分组 引入信道：接收方无法区分「新数据」与「重传」。

解决方案（几乎所有现有协议、包括 TCP 都采用）：为数据分组编号——在分组中加入 序号（sequence number）字段。对停等协议，1 bit 序号（0/1 交替）就够：接收方只要检查序号，就知道收到的是重传（序号与最近收到的相同）还是新数据（序号前进）。

rdt2.1 与 rdt2.2：修复 ACK/NAK 损坏¶

• rdt2.1：发送方与接收方状态数加倍（反映「当前发送/期望的分组序号是 0 还是 1」）。发送方收到损坏的 ACK/NAK 时重传当前分组；接收方靠序号识别重复分组并丢弃。rdt2.1 同时使用 ACK 与 NAK。
• rdt2.2（无 NAK 的版本）：去掉 NAK，改用冗余 ACK（duplicate ACK）。接收方收到失序分组时，回送对最近正确接收分组的 ACK；收到损坏分组时，回送对上一个正确接收分组的 ACK（即重复 ACK）。发送方收到两个相同 ACK（重复 ACK）即知「ACK 之后的那一个分组未被正确接收」。rdt2.2 中 ACK 必须携带被确认分组的序号（ACK0/ACK1），发送方也要检查 ACK 的序号。这一机制是 TCP 快重传的思想源头。

rdt3.0：丢包信道上的协议（超时重传）¶

信道不仅损坏比特，还可能 丢包（如今天因特网中常见）。需要解决两个新问题：如何 检测丢包、丢失后 怎么办。检测靠新机制——定时器；处理靠已有的校验和、序号、ACK、重传。

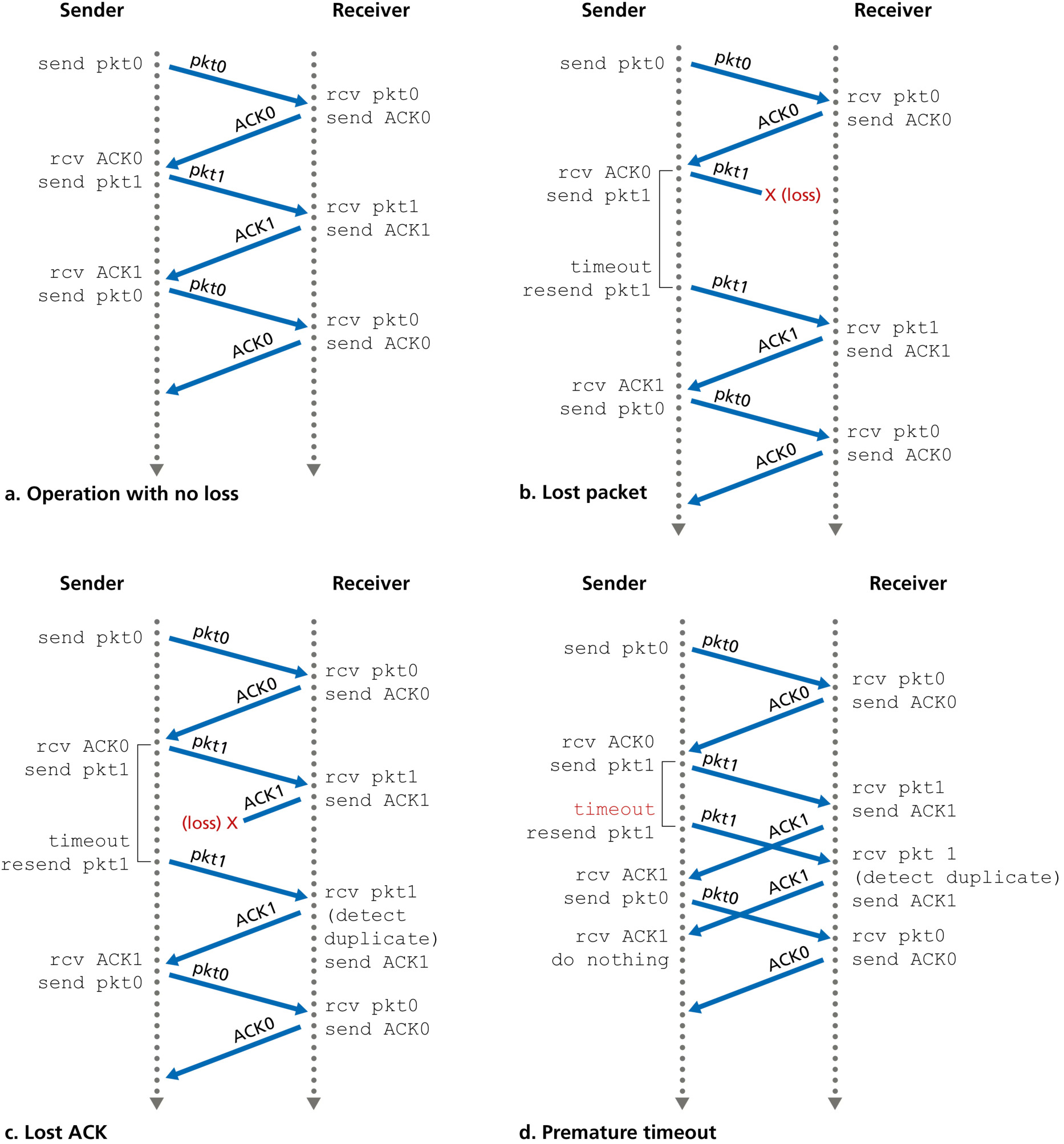

rdt3.0 的基本思想：发送方发送数据分组后，若数据分组或其 ACK 丢失，发送方将收不到任何回应。若发送方等待足够长的时间确信丢失，就重传。但「足够长」很难确定（最坏情况时延难以估计），因此实践中采用折中：谨慎选择超时值，使得超时「很可能但不确定」意味着丢失。若分组只是被异常延迟，发送方会过早超时重传，引入重复分组——好在 rdt2.2 的序号已能处理重复。

从发送方角度看，重传是「万灵药」：数据丢失、ACK 丢失、分组/ACK 延迟，三种情况动作相同——重传。实现基于时间的重传需要 倒计时定时器（countdown timer）：发送方要能 ① 每次发送分组（首次或重传）时启动定时器；② 响应定时器中断；③ 停止定时器。由于序号在 0/1 间交替，rdt3.0 又称 交替比特协议（alternating-bit protocol）。

流水线协议（Pipelining）¶

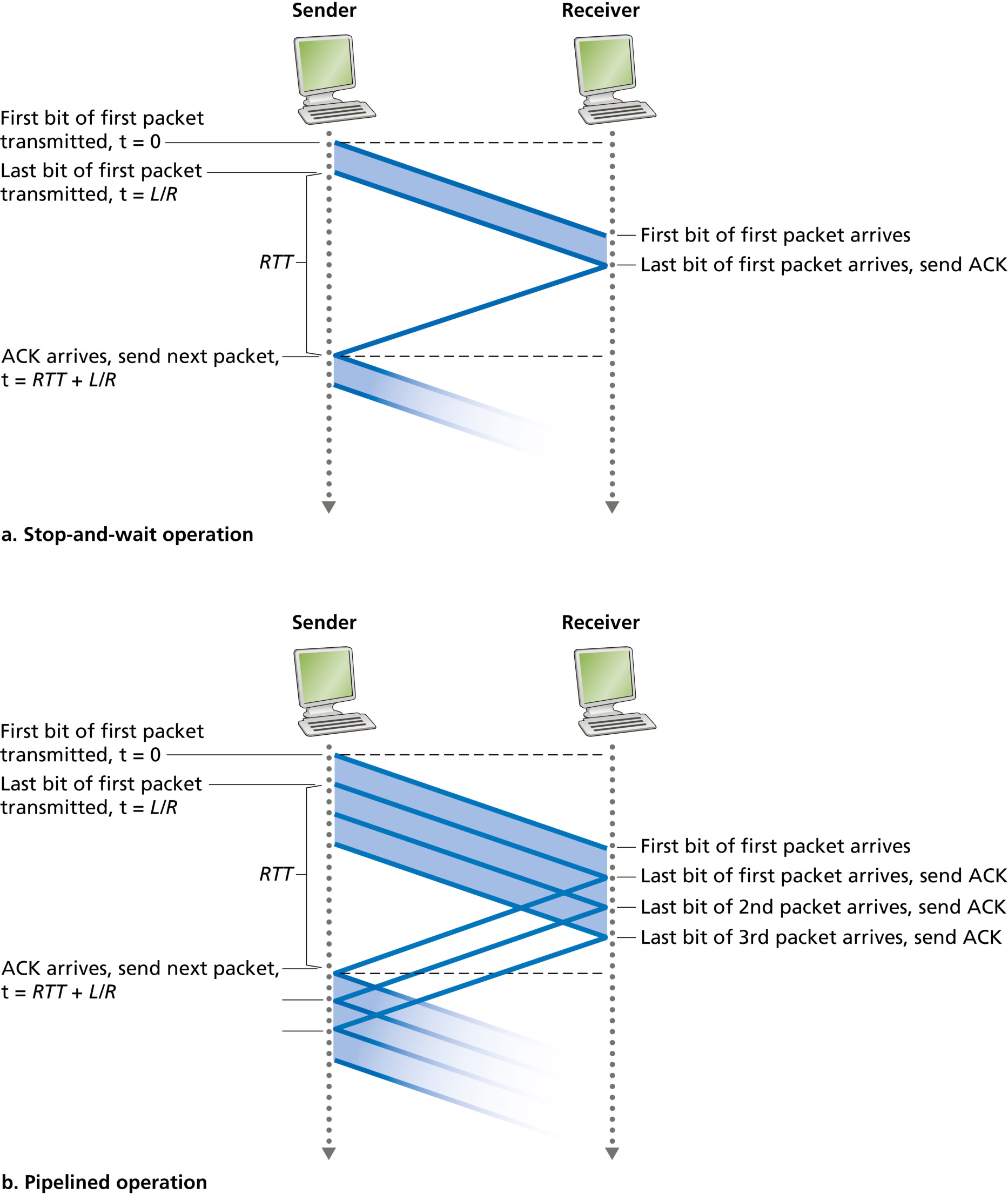

rdt3.0 功能正确，但 性能堪忧——它是停等协议。想想两端系统的 RTT 约 30 ms、链路速率 1 Gbps、分组 1000 字节（8000 bit）的场景：传输一个分组需 8 μs，但等 ACK 要等 30 ms。发送方利用率（utilization）仅约 0.027%——发送方在 99.97% 的时间里无所事事，即使链路是 1 Gbps，有效吞吐量也只有约 267 kbps。花大价钱买来的吉比特链路只跑出 267 kbps，这是协议限制硬件能力最生动的例证。

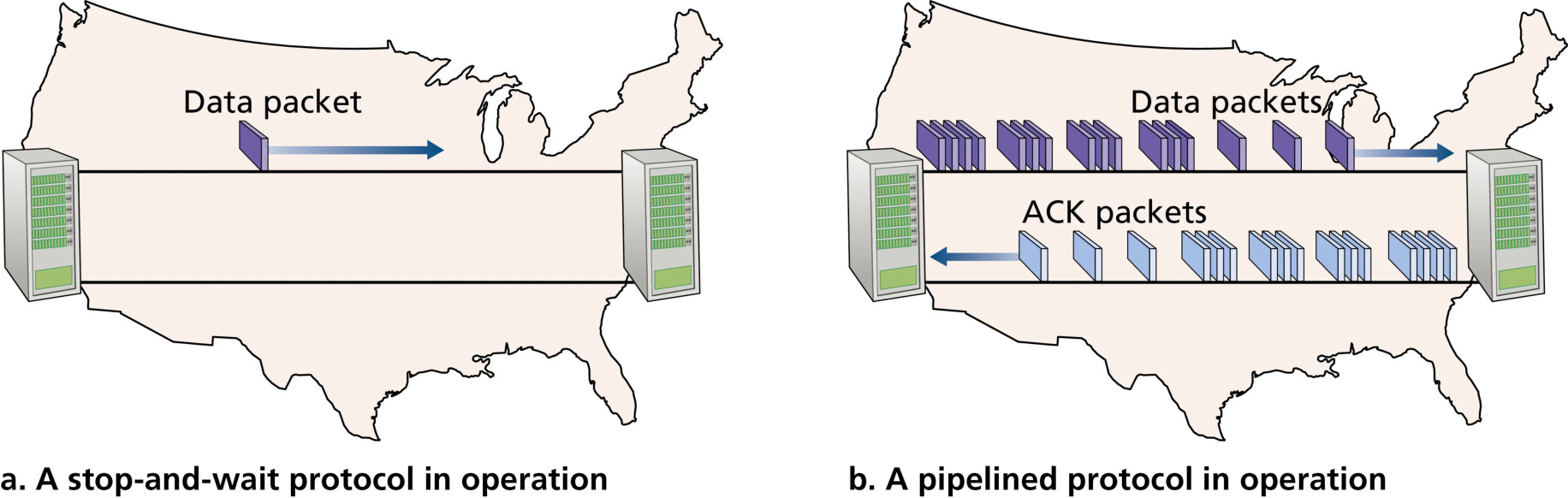

解决方案：流水线（pipelining） ——允许发送方在等待确认的同时发送 多个分组。如图 3.18，允许发 3 个分组再等确认，利用率约提高 3 倍。在途（in-transit）的分组如同充满管道的流体，故称流水线。

流水线化的利用率公式（408 常考）：设分组长 L bit、链路速率 R bit/s，传输一个分组需 T_trans = L/R；RTT 为往返时延。停等协议（忽略 ACK 传输时间与处理时延）：

流水线协议发送窗口为 N（最多 N 个未确认分组在途）：

（当 N·T_trans ≥ T_trans + RTT 时，发送方从不空闲，利用率为 100%。）这与数据链路层的信道利用率公式 U = W·T_f / (T_f + 2T_p) 本质相同，仅 T_p 换成 RTT/2。408 常考：给定额外 RTT、帧长、带宽，求最大信道利用率与所需窗口/序号位数。

流水线化对协议提出了两个新要求：

• 序号范围必须扩大：每个在途分组（不计重传）必须有唯一序号。
• 收发双方可能要缓存多个分组：发送方至少需缓存已发未确认的分组；接收方可能也需要缓存正确接收的分组。

根据「如何响应丢失、损坏、延迟分组」的不同，流水线错误恢复有两种基本方法：回退 N 步（Go-Back-N，GBN） 与 选择重传（Selective Repeat，SR）。

回退 N 步：GBN¶

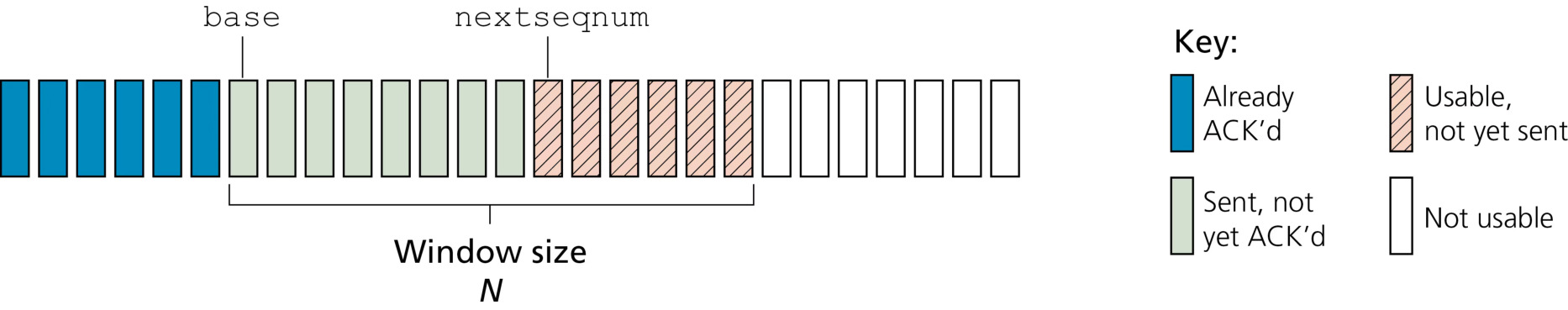

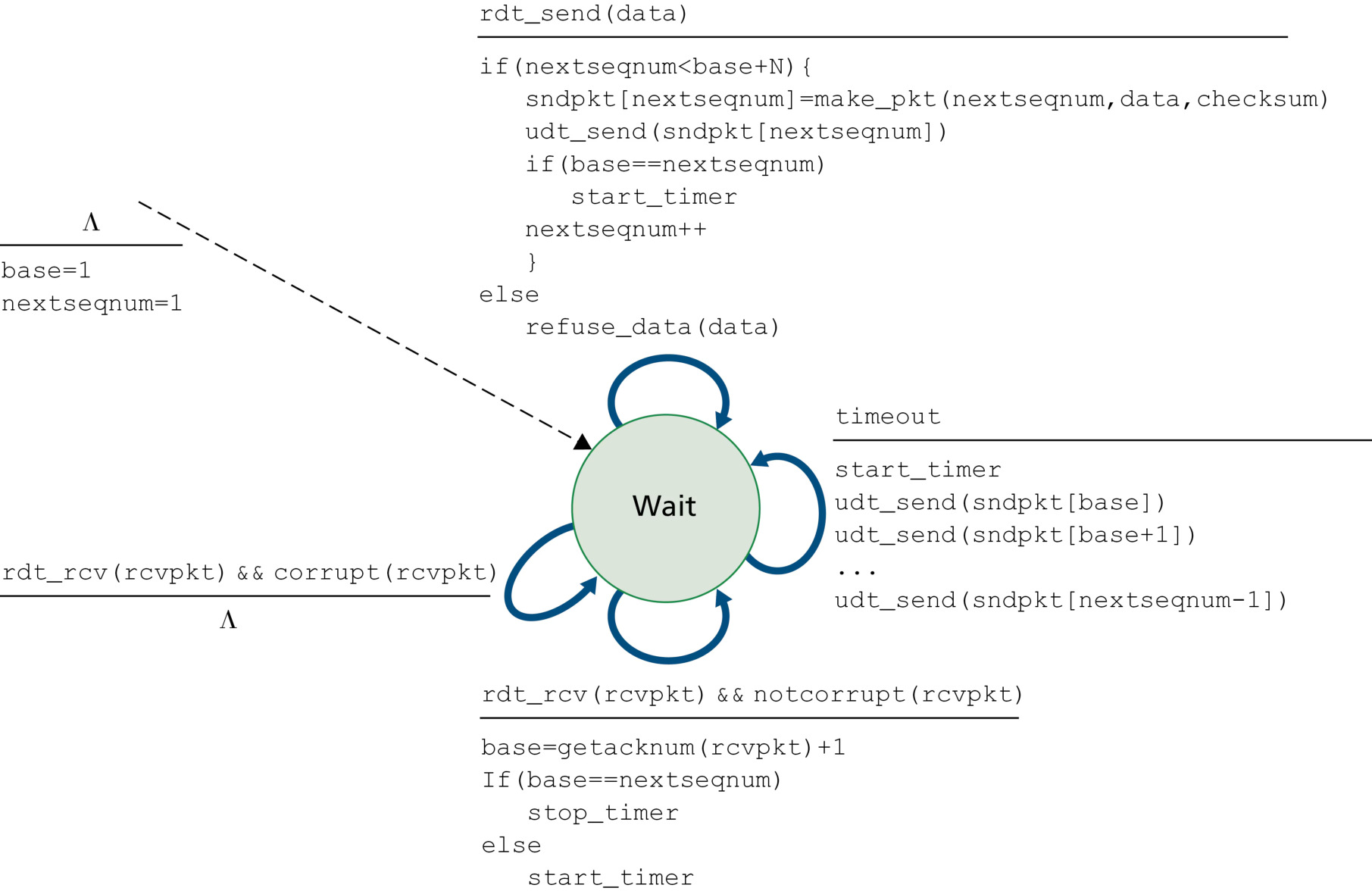

GBN 协议 允许发送方发送多个分组，但 在途未确认分组数不超过窗口大小 N。定义两个变量：base = 最老未确认分组的序号；nextseqnum = 下一个待发送分组的序号（最小未使用序号）。序号空间被划分为四个区间：

• [0, base-1]：已发送且已确认；
• [base, nextseqnum-1]：已发送但未确认；
• [nextseqnum, base+N-1]：可立即发送（若上层有数据来）；
• ≥ base+N：暂不可用，须待 base 被确认后窗口前移才能使用。

允许发送的未确认分组的序号范围构成一个大小为 N 的 窗口，随协议运行 向前滑动——因此 N 称为 窗口大小，GBN 也称 滑动窗口协议（sliding-window protocol）。为什么要限制在途分组数 N？两个原因：流量控制（3.5.5）与 拥塞控制（3.7）都需要限制发送方。

序号与模运算：序号字段为有限位（n 位），范围 0～2ⁿ-1，所有序号运算按 模 2ⁿ 进行（序号空间视为大小为 2ⁿ 的环）。rdt3.0 用 1 位序号、范围 0～1。TCP 序号按 字节 计数（而非分组），见 3.5.2。

GBN 发送方需响应三类事件：

1. 上层调用 rdt_send()：若窗口未满（在途分组 < N），构造并发送分组、更新变量；若窗口已满，把数据退回上层（隐式告知「窗口已满」）。
2. 收到 ACK：对序号为 n 的 ACK 按 累积确认（cumulative acknowledgment） 处理——表示 序号 ≤ n 的所有分组都已正确接收。发送方只需记住最小的未确认序号 base；收到 ACK 后窗口前移。
3. 超时事件：「Go-Back-N」的名字来自发送方对丢失/延迟分组的反应——超时后重发所有已发送但未确认的分组。GBN 只用一个定时器（可以理解为最老未确认分组 base 的定时器）：收到 ACK 后若仍有未确认分组则重启定时器；无未确认分组则停止。

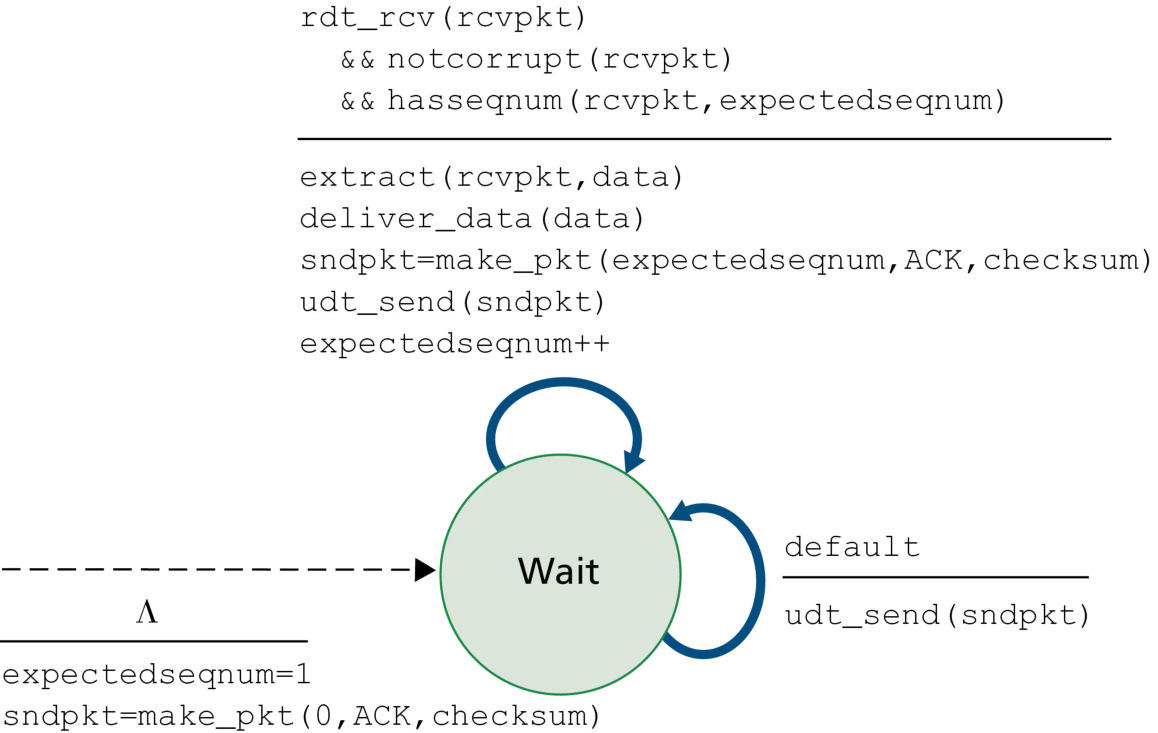

GBN 接收方动作非常简单：若收到序号为 n 的分组且 按序到达（即 n = 期望的 nextseqnum），回送对 n 的 ACK 并交付上层；其余所有情况（失序或损坏）一律丢弃，并重发对最近按序接收分组的 ACK。GBN 不缓存失序分组——为什么？因为发送方超时后会重发从 base 起的所有分组，失序分组缓存下来也没用（它们马上会被「正确的副本」覆盖）。累积确认是 GBN 的自然选择：分组逐个交付上层，若 n 已交付，则所有小于 n 的分组必然也已交付。

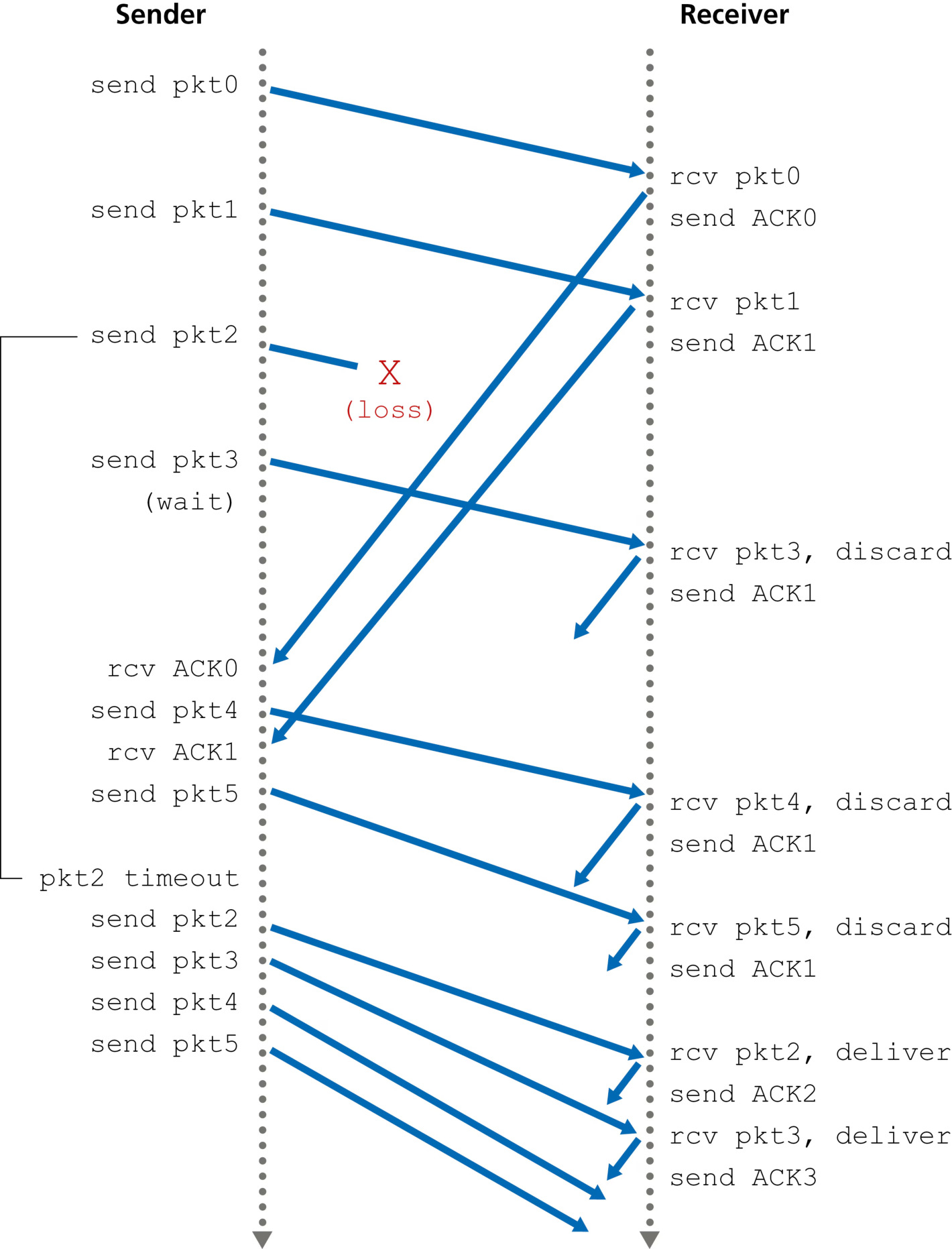

图 3.22 示例（N=4）：发送方先发 0、1、2、3 号分组（窗口满），收到 ACK0、ACK1 后窗口前移，可继续发 4、5 号分组；此时 2 号分组丢失，接收方收到失序的 3、4、5 号分组，全部丢弃 并连续重发 ACK1；发送方超时后 重发 2、3、4、5 号全部未确认分组。这就是「回退 N 步」：回到 base=2，重传窗口中全部。

GBN 的局限：当窗口大小与带宽时延积都很大时，管道中可有很多分组，单个分组出错会导致大量不必要的重传——接收方已正确接收但失序、被丢弃的分组都要重传一遍。

选择重传：SR¶

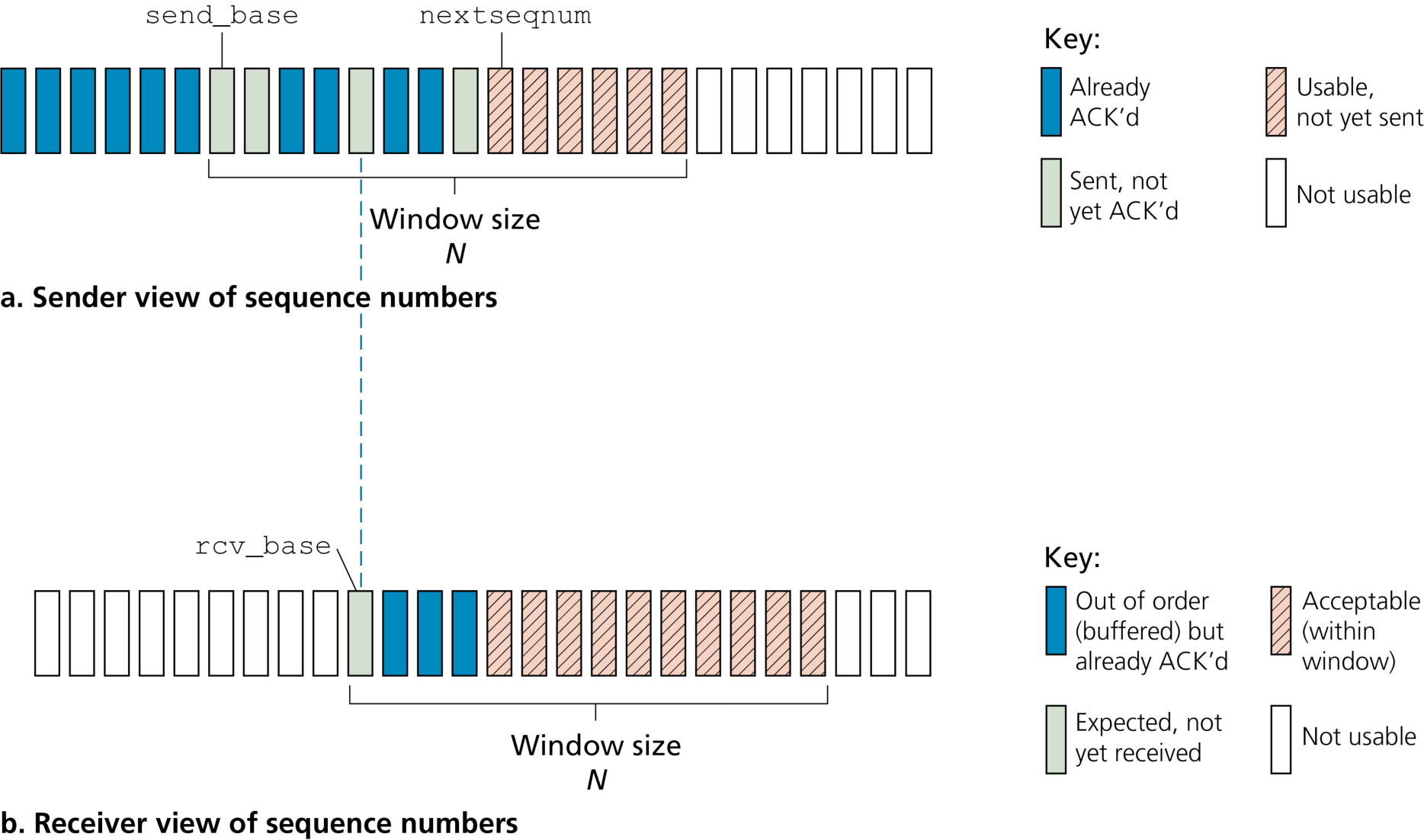

SR 协议 只重传接收方认为出错（丢失或损坏）的分组，避免不必要的重传。这要求 接收方逐分组单独确认（individual acknowledgment） 正确接收的分组。窗口大小 N 仍用于限制在途分组数，但与 GBN 不同，发送方已收到窗口内部分分组的 ACK。

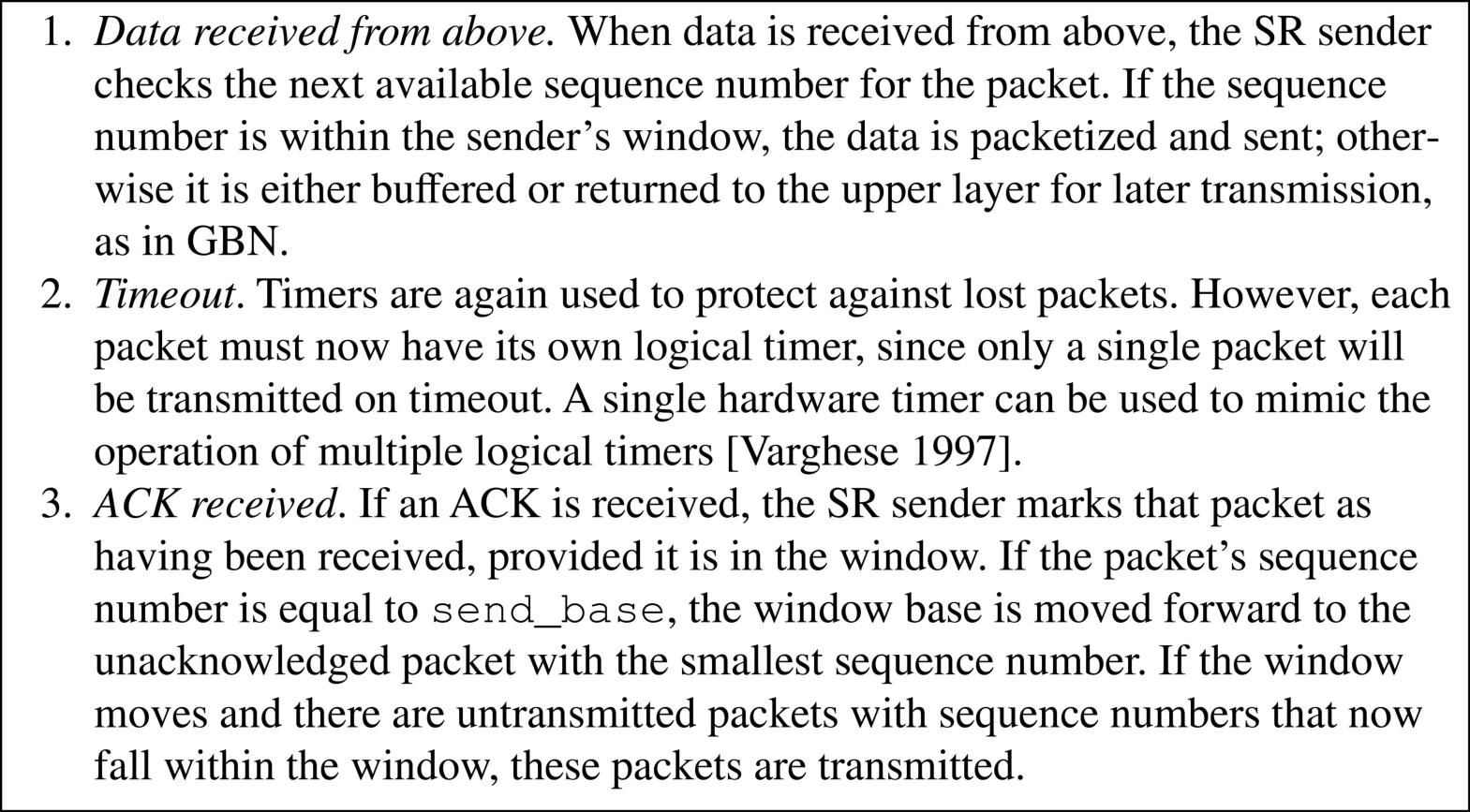

SR 发送方事件与动作（图 3.24）：

1. 上层数据到达：窗口未满则发送，更新 nextseqnum。
2. 超时：每个分组都有独立的定时器（与 GBN 的单定时器不同），超时只重传 那一个 分组。
3. 收到 ACK：若 ACK 的序号在窗口内，标记该分组已确认；若该分组序号 == send_base，则窗口前移，并 把窗口内所有刚变为可发送（已确认且序号落在新窗口）的分组发送出去。

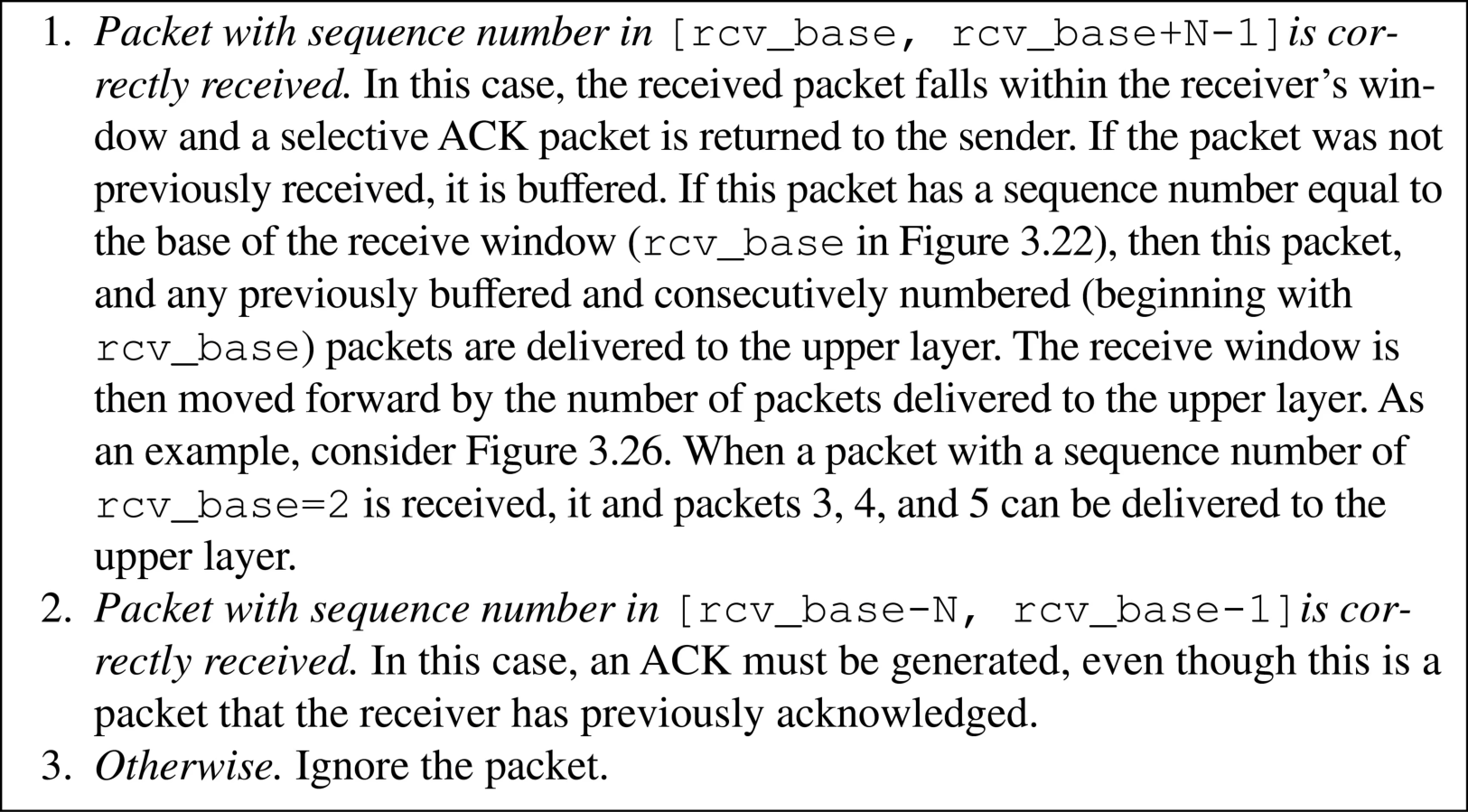

SR 接收方事件与动作（图 3.25）：对每个正确收到的分组（无论是否按序）都单独确认；失序分组被 缓存，待缺失分组（序号更小的分组）到齐后，把一批分组按序交付上层。注意图 3.25 步骤 2：接收方对窗口 base 以下已收到的分组 重新确认（而非忽略）——否则若 send_base 的 ACK 丢失，发送方最终会重传 send_base，而接收方若不重发 ACK，发送方窗口永远不会前移！

图 3.26 是 SR 在丢包情形下的运行示例：接收方先缓存 2、3 号分组（失序），待 1 号分组补到后，把 1、2、3 号一起按序交付上层。

一个重要事实：SR 中发送方与接收方的窗口不一定始终重合（发送方不知道哪些分组已被正确接收，接收方不知道哪些 ACK 已被收到）——这带来 窗口大小与序号空间的约束（见下文对比表），也是 SR 的经典考点。

关于分组重排的补充：本节假设信道不会重排分组（单条物理链路上通常成立）。但当「信道」是网络时，旧分组的迟来副本可能混入。实践中通过保证「序号不重用直到确认旧分组已不在网中」来防御（假设分组最大存活时间约 3 分钟，RFC 7323）。

三种协议对比：停等 / GBN / SR（408 常考）¶

窗口与序号关系（408 必背）：

• GBN：n 位序号，发送窗口 W 须满足 W ≤ 2ⁿ - 1。为什么不能取 2ⁿ？若 W = 2ⁿ，接收窗口为 1，当 ACK 全部丢失、发送方重传从 base 开始的一整窗口时，接收方无法区分「新的一轮分组」与「重传的旧分组」（序号恰好完全重合）。留一个「间隙」即可消歧。
• SR：n 位序号，收发窗口相等时须满足 W ≤ 2ⁿ⁻¹（等价于 W_s + W_r ≤ 2ⁿ）。若收发窗口都取 2ⁿ⁻¹ 再大，发送方窗口与接收方窗口在序号环上可能重叠，接收方会把新分组误认为旧分组。

原书补充知识：GBN 的累积确认与 TCP 的确认方式一致（TCP 用累积 ACK，但缓存失序段、配合快重传——见 3.5.4）；TCP 还支持 SACK（选择确认，RFC 2018）选项，启用后 TCP 的差错恢复与 SR 非常相似。因此 TCP 的差错恢复机制本质上是 GBN 与 SR 的混合体。

3.5 面向连接传输：TCP¶

核心概念③：TCP 可靠传输与流量控制 —— TCP 在不可靠的 IP 服务之上，用 序号、累积确认、单一重传定时器、流量控制（rwnd） 构建可靠、按序、无重、无错的字节流交付，同时用 拥塞控制（cwnd） 照顾全网（3.7 节）。这是 408 中题量最大、最细碎的知识点群（高频考点：序号/确认号计算、超时与快重传、流量控制窗口计算都是常客）。

在 3.4 节原理的基础上，本节看 TCP 如何落地：TCP 依赖差错检测、重传、累积确认、定时器、序号与确认号字段等原理（RFC 793，现被 RFC 9293 取代）。注意：TCP 与 rdt 协议的关键区别是——TCP 的序号对字节计数，而非对报文段计数。

TCP 连接¶

TCP 是 面向连接（connection-oriented） 的：一个应用进程向另一个应用进程发送数据之前，双方必须先「握手」——互相发送若干预备报文段，建立后续数据传输的参数（双方各自初始化许多 TCP 状态变量）。TCP 连接不是电路交换中的端到端 TDM/FDM 电路，而是 逻辑连接：连接状态只存在于两个端系统的 TCP 中（收发缓冲区、变量、socket 连接），中间路由器完全不维护 TCP 连接状态（它们只看到数据报，看不到连接）。

TCP 连接提供 全双工（full-duplex）服务：数据可同时双向流动。TCP 连接总是 点对点（point-to-point）：只在一对发送方/接收方之间——「两台主机是二人世界，三台就是拥挤」。

建立连接时，客户端先发一个特殊 TCP 报文段，服务器回一个特殊报文段，客户端再回第三个——前两个不含应用数据，第三个可以携带数据。因为共发送三个报文段，这一过程称为 三次握手（three-way handshake）（细节见 3.5.6）。

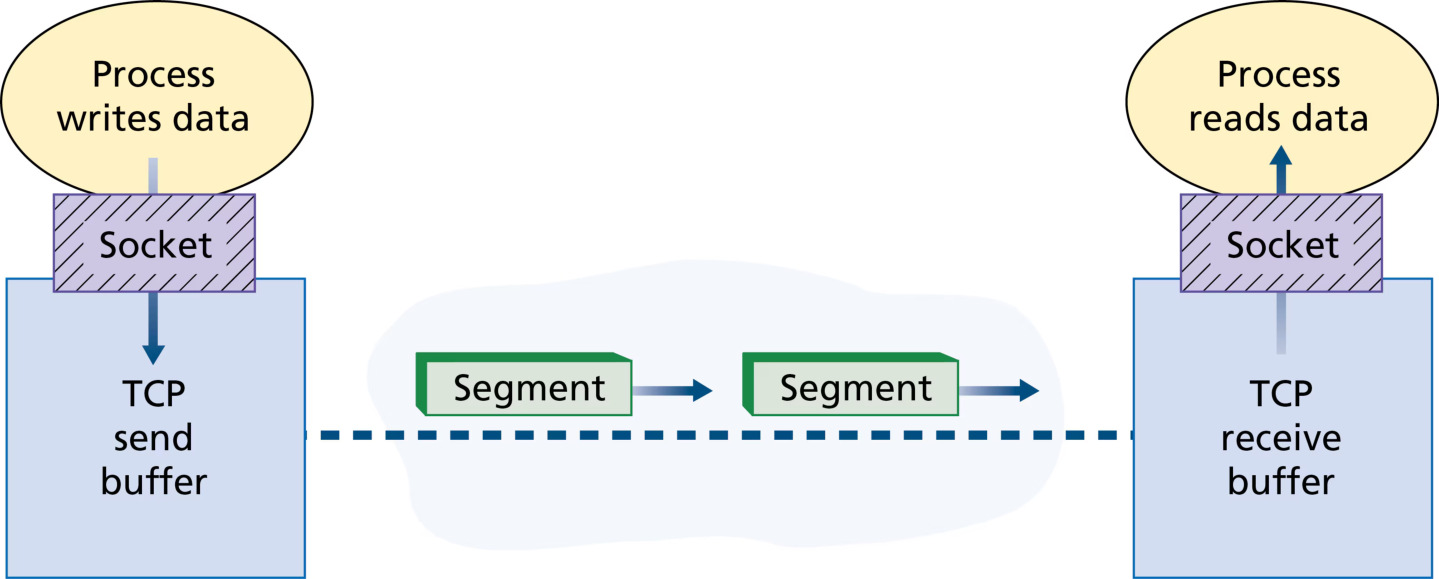

连接建立后，客户端把数据流经 socket（进程的门）交给客户端的 TCP，TCP 把数据放入该连接的 发送缓冲区（send buffer）（图 3.27）。TCP 不时从发送缓冲区抓取数据块交给网络层。单次抓取放入报文段的数据量上限由最大报文段长度（MSS，Maximum Segment Size）决定。MSS 的典型设置：先确定本机可发送的最大链路层帧（MTU，Maximum Transmission Unit，以太网与 PPP 均为 1500 字节），再令 MSS 保证「TCP 报文段 + TCP/IP 首部（通常 40 字节）」能装进一个链路层帧——故典型 MSS = 1500 - 40 = 1460 字节。MSS 是报文段中应用层数据的最大量，不是含首部的最大报文段大小（术语易混，牢记）。

接收端 TCP 把收到的段数据放入 接收缓冲区（receive buffer），应用从缓冲区读取字节流。连接每一侧都有自己的发送缓冲区和接收缓冲区。

TCP 报文段结构¶

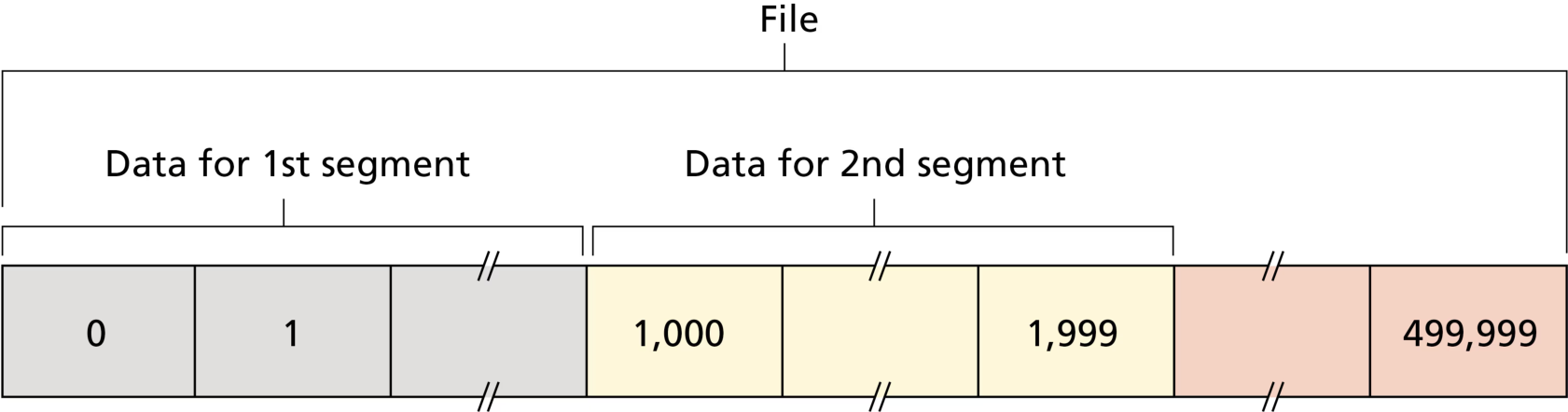

TCP 报文段由 首部字段 + 数据字段 组成。数据字段承载应用数据块，其大小受 MSS 限制：传输大文件时，TCP 把文件切成 MSS 大小的块（最后一块通常不足 MSS）；交互式应用（Telnet、ssh）常一次只发 1 字节数据。TCP 首部 通常为 20 字节（比 UDP 首部多 12 字节以上），故 Telnet 报文段可能仅 21 字节。

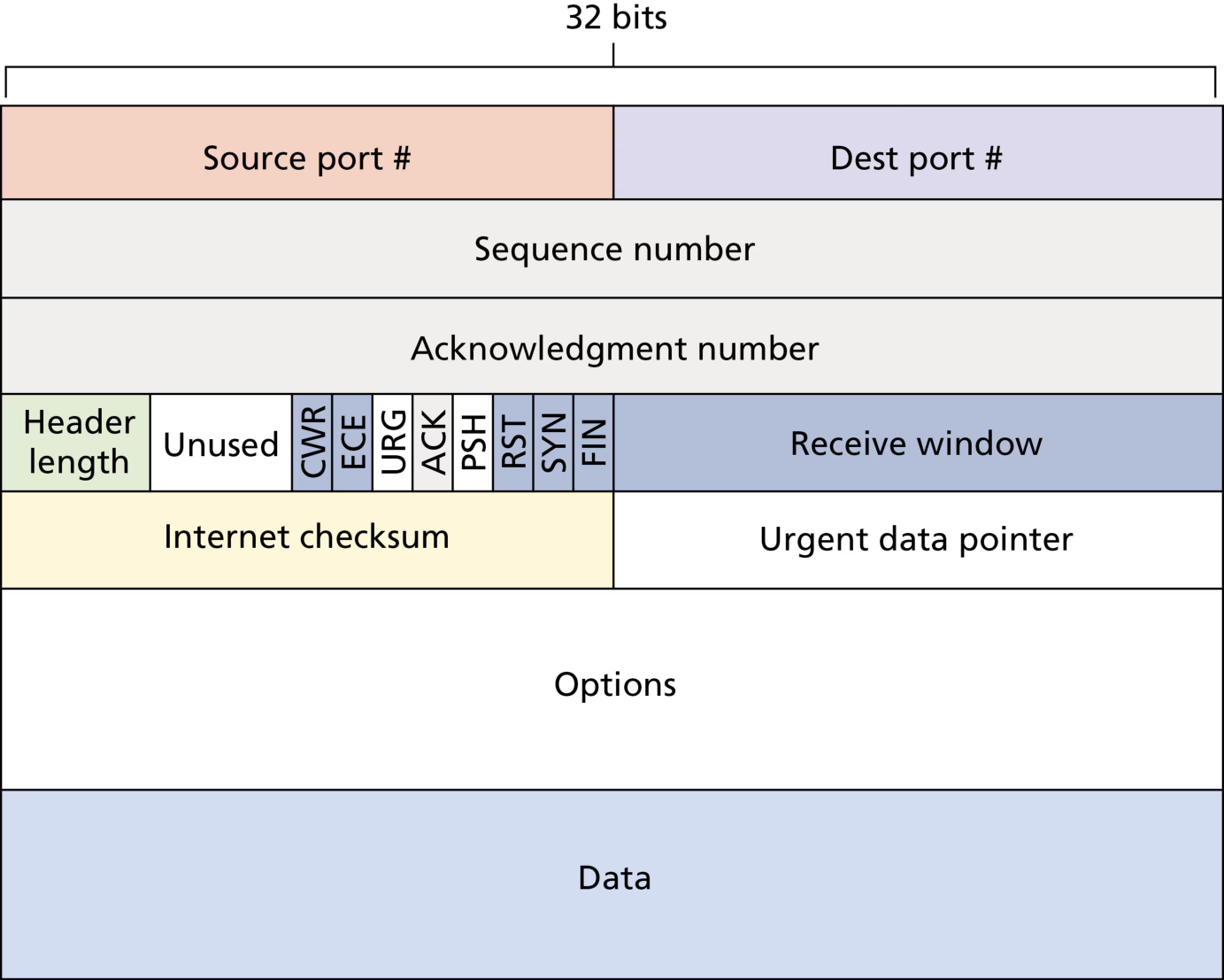

TCP 首部关键字段（图 3.28）：

标志位速记：URG（紧急指针有效）、ACK（确认号有效）、PSH（立即交付）、RST（重置连接）、SYN（同步序号，建连）、FIN（结束数据，断连）。408 常考：SYN=1、ACK=0 是第一次握手；SYN=1、ACK=1 是第二次握手；ACK=1 是第三次握手；FIN=1 是挥手请求。

序号与确认号：TCP 把数据视为 无结构的、有序的字节流。报文的序号 = 数据字段首字节的字节流编号。例如 MSS=1000 字节，数据流首字节编号为 0，则各段序号为 0、1000、2000……（图 3.29）。

确认号 = 期望收到对方的下一个字节的序号（即已正确收到的最大字节序号 + 1）。由于 TCP 只确认到字节流中第一个缺失字节为止，TCP 提供的是 累积确认（cumulative acknowledgment）。例如 A 已收到 B 的 0～534 与 900～1324 字节（中间 535～899 缺失），A 仍然期望 535 号字节——A 发给 B 的确认号就是 535。

乱序段怎么办？ RFC 未强制规定：① 立即丢弃乱序段（简化接收方）；② 缓存乱序字节等缺口补齐（更节省带宽，实践中采用）。连接两侧会 随机选择初始序号（ISN），以降低「上一连接遗留的旧段被误认为本次连接的合法段」的风险。

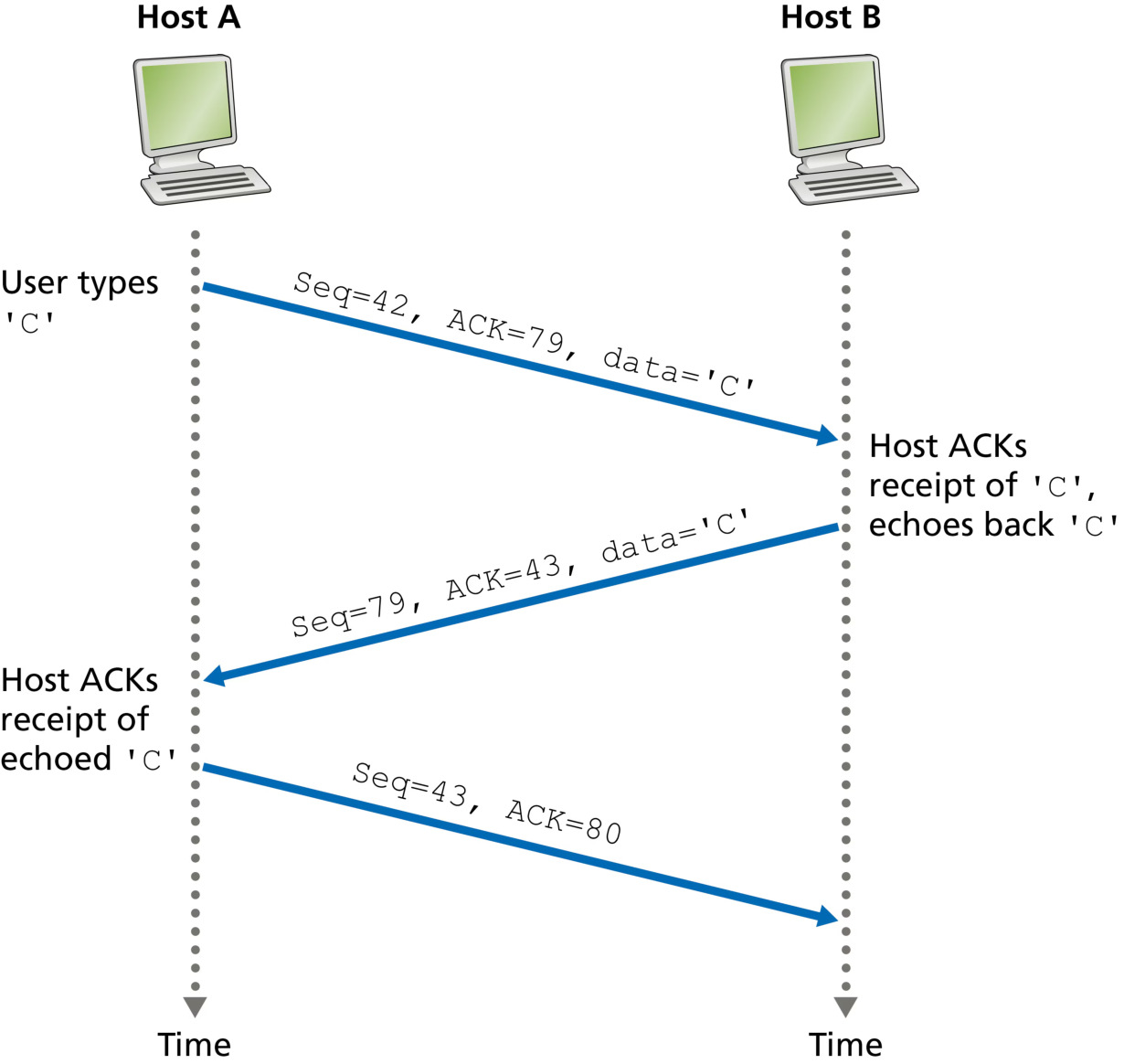

Telnet 例（图 3.30）：用户敲击字母 C，客户端发送序号 42 的数据段（携带 ASCII 'C'、确认号 79）；服务器回送双重目的的段——既确认（确认号 43）又回显字符（自己的序号 79）；客户端再回确认段（确认号 80、无数据）。注意：回显字符的确认是「搭便车」（piggybacked） 在服务器到客户端的数据段上的。

往返时间估计与超时¶

TCP 用超时/重传机制从丢失中恢复。关键是确定超时间隔：太小 → 不必要的重传；太大 → 丢失后迟迟不重传。RFC 6298 给出标准方法。

SampleRTT：报文段发出到收到其确认的时间。TCP 同一时刻只测一个 SampleRTT（约每 RTT 更新一次），且 绝不为重传的段测量 SampleRTT（Karn 算法）。

EstimatedRTT（指数加权移动平均，EWMA），α 推荐值 ⅛：

DevRTT（RTT 偏差估计），β 推荐值 ¼：

超时值 TimeoutInterval：

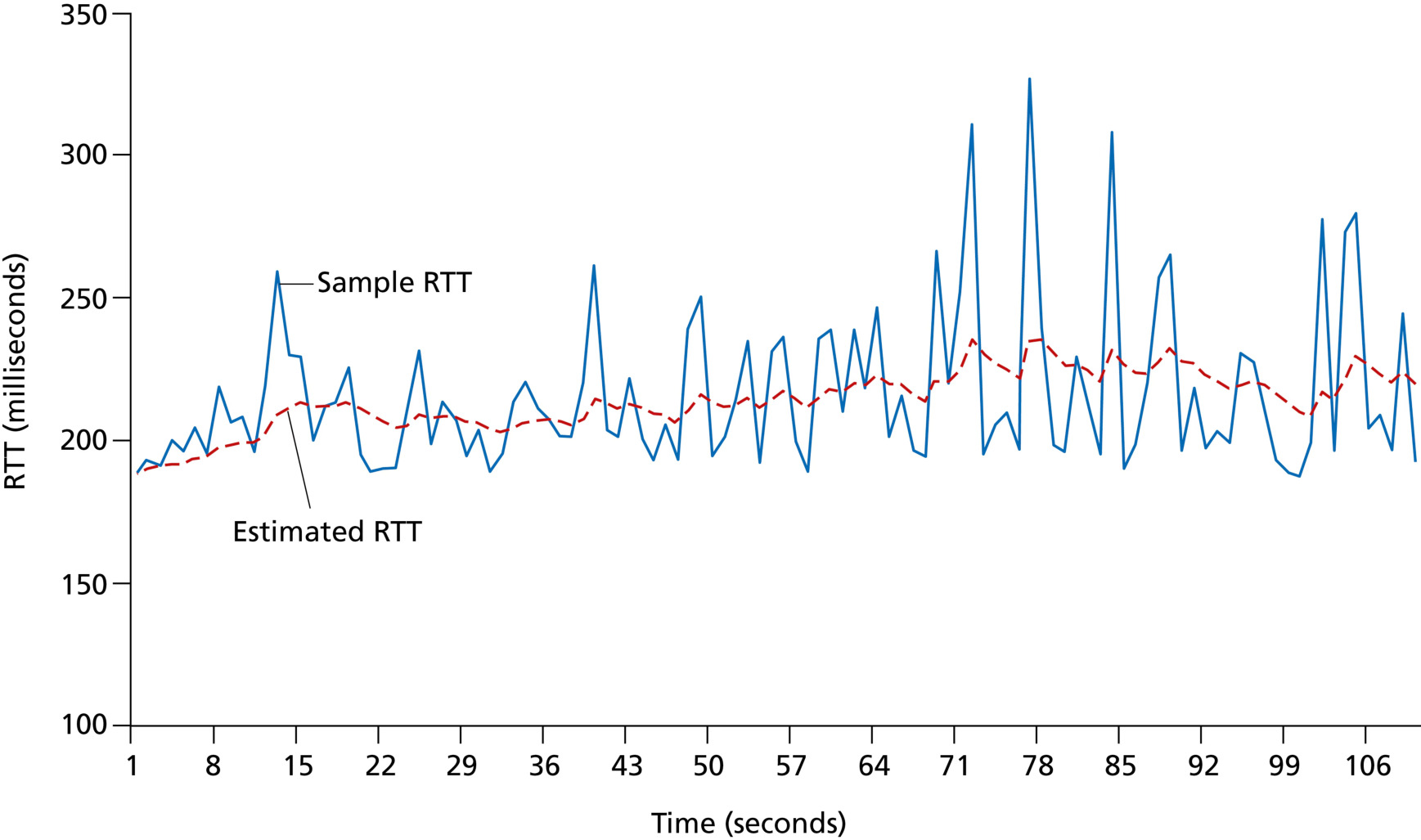

图 3.31 显示 SampleRTT 波动剧烈，EstimatedRTT 平滑得多，TimeoutInterval 始终保持在其上方。补充规则：初始 TimeoutInterval 建议 1 秒；发生超时时 TimeoutInterval 加倍（避免对即将被确认的后续段过早超时）；一旦收到段并更新 EstimatedRTT，立即用公式重算超时值。

可靠数据传输¶

IP 服务不可靠：数据报可能溢出路由器缓冲区而丢失、可能乱序到达、比特可能损坏。TCP 在 IP 之上构建可靠字节流服务：接收方从 TCP 接收缓冲区读出的字节流无损坏、无缺口、无重复、按序。

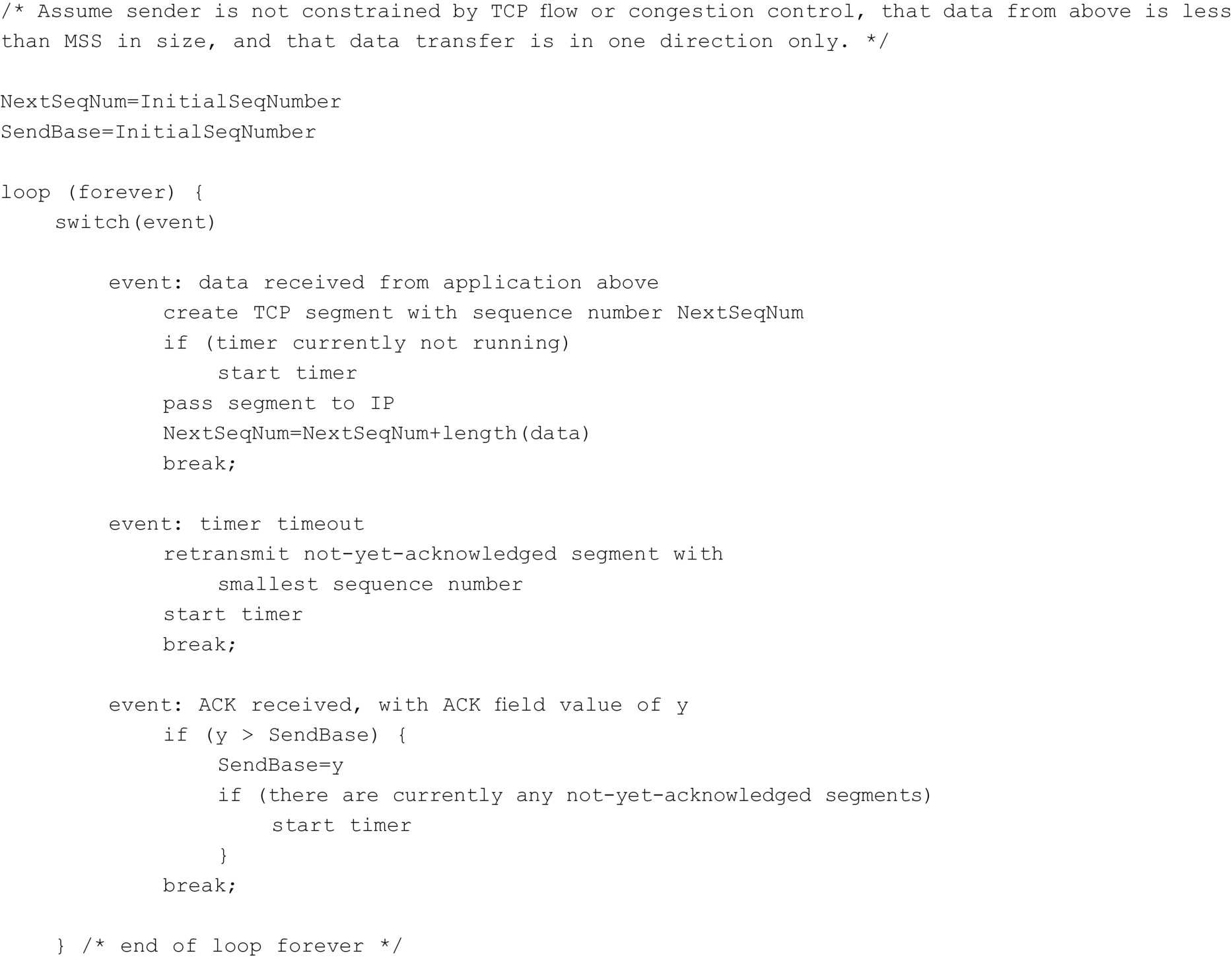

TCP 采用 单一重传定时器（推荐做法），即使有多个未确认段。简化版 TCP 发送方（图 3.32）处理三类事件：

1. 从应用收到数据：封装成段交给 IP。若定时器未在运行，启动定时器（可视为最老未确认段关联）。
2. 超时：重传引起超时的段，重启定时器。
3. 收到 ACK：若确认号 y > SendBase（SendBase = 最老未确认字节的序号），更新 SendBase；若仍有未确认段则重启定时器。累积确认：y 确认了所有 y 之前的字节。

几个经典场景：

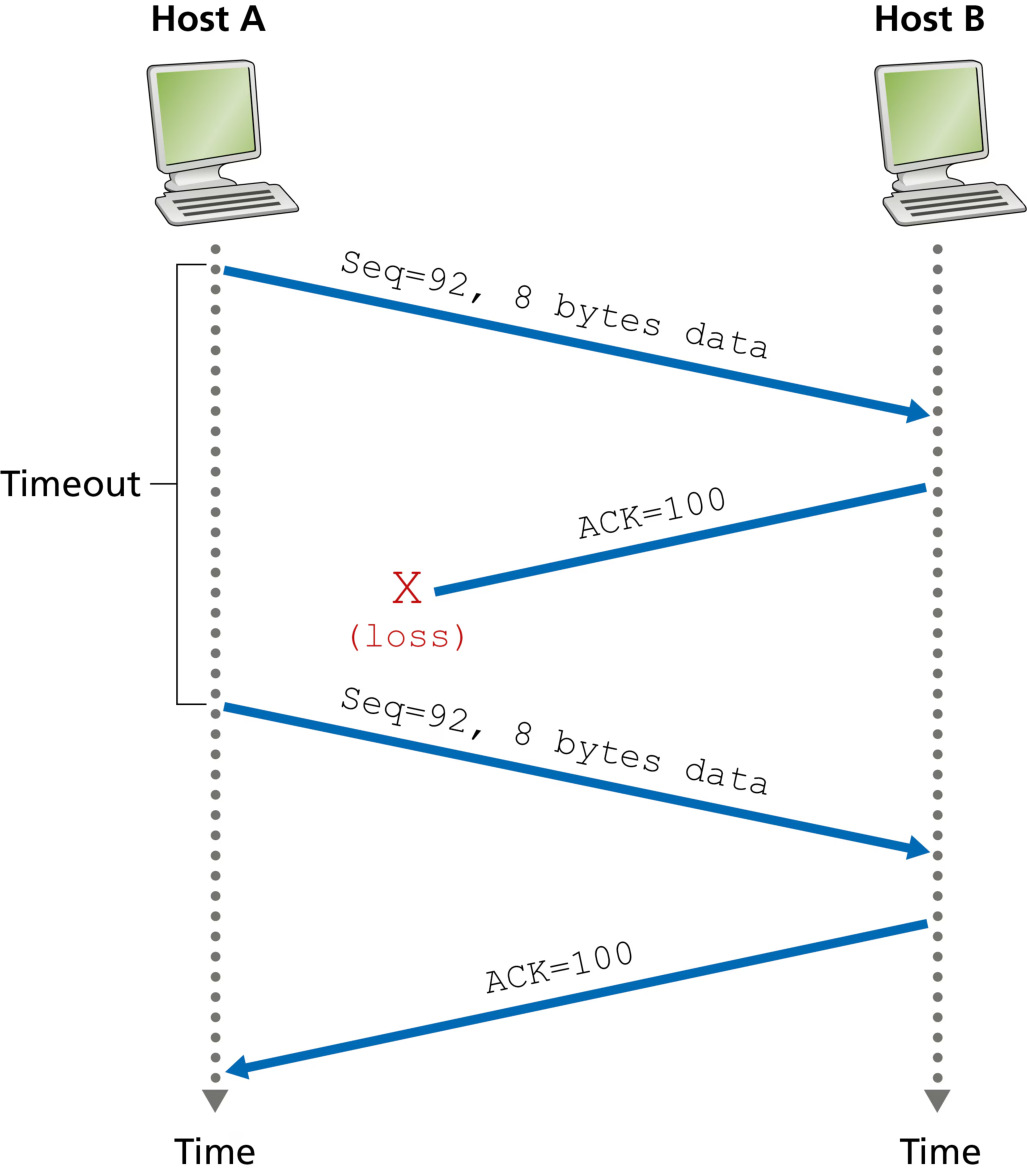

• 场景一（图 3.33）：ACK 丢失 → 超时重传同一段；接收方凭序号识别重复数据并丢弃（与 rdt3.0 相同）。

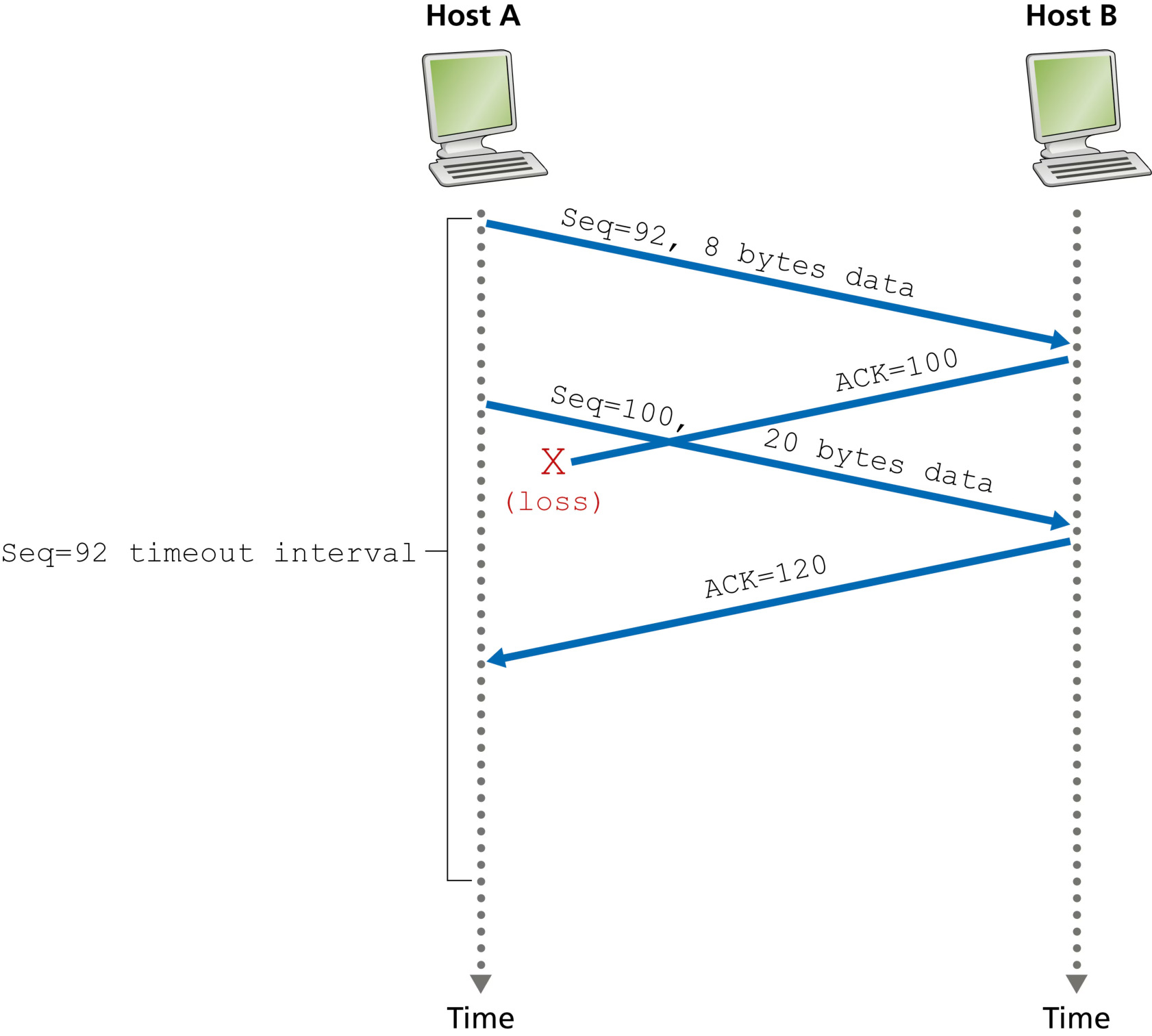

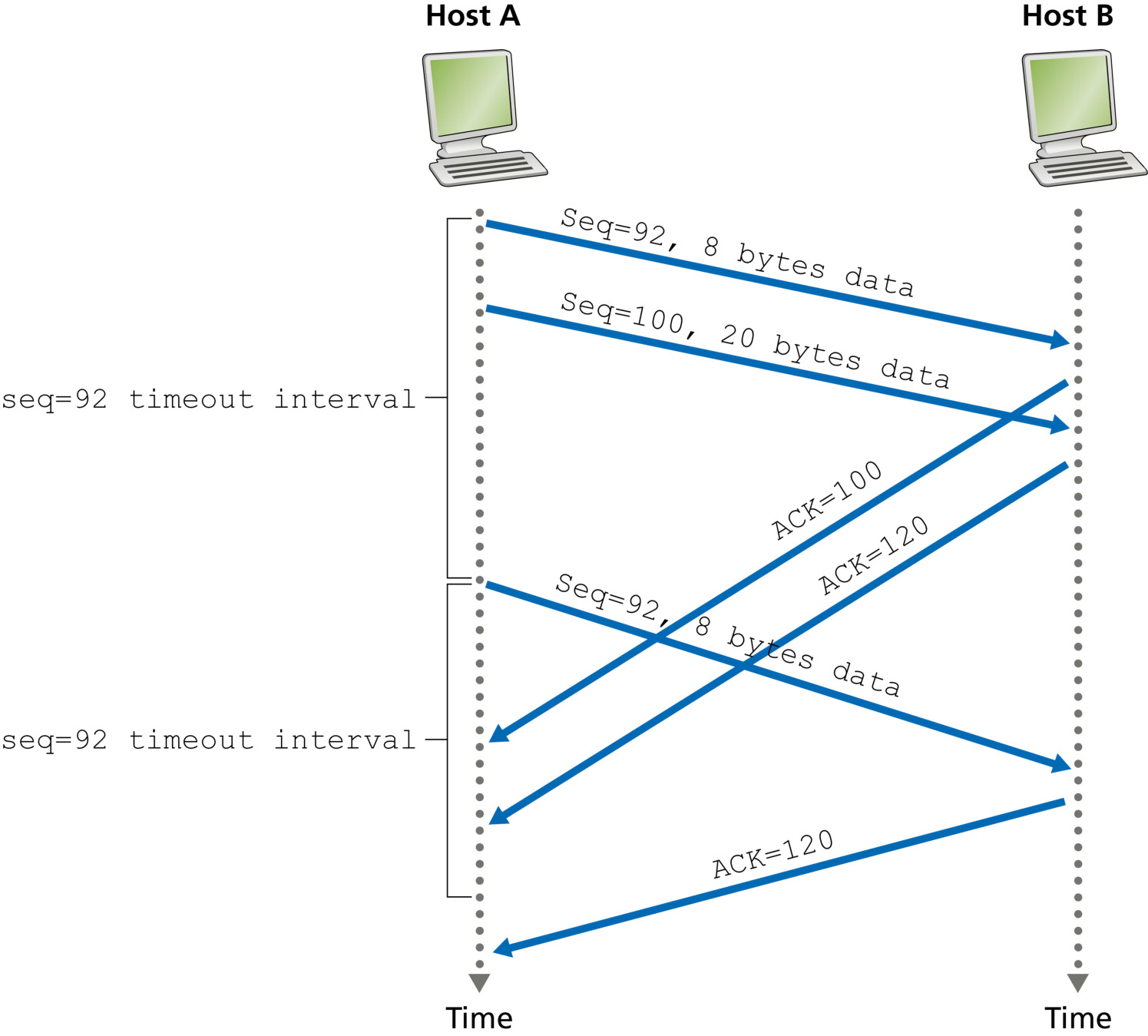

• 场景二（图 3.34）：连续发两个段，两个 ACK 都在超时前未到 → 超时只重传第一段并重启定时器；只要第二段的 ACK 在新超时前到达，第二段不会被重传。
• 场景三（图 3.35）：第一段的 ACK 丢失，但超时前收到确认号 120 的 ACK（累积确认覆盖两段）→ 两个段都不重传。

快重传（fast retransmit）：超时周期可能很长，等超时再重传会增加端到端时延。TCP 可用 冗余 ACK（duplicate ACK） 提前推断丢包：接收方收到序号大于期望按序序号的段时（检测到缺口），立即重发对最后一个按序字节的确认——这就是冗余 ACK。若发送方收到 对同一数据的 3 个冗余 ACK（即该数据被确认了 4 次：1 次原始 + 3 次冗余），判定「被确认 4 次的数据之后的段」丢失，不等定时器超时立即重传（RFC 5681）。

TCP 是 GBN 还是 SR？ 都不是，是 混合体：

• 累积确认 + 只维护 SendBase 与 NextSeqNum → 像 GBN；
• 但多数实现 缓存乱序段（不丢弃）、且超时后 至多重传一个段（不像 GBN 重传整个窗口）→ 不像 GBN；
• 结合 SACK（选择确认，RFC 2018）后 → 非常像 SR。

流量控制¶

流量控制（flow control）消除发送方淹没接收方缓冲区的可能——它是 速度匹配 服务：把发送方的发送速率与接收应用的读取速率匹配起来。

流量控制 vs 拥塞控制（408 高频辨析）：两者都节流发送方，但 原因完全不同——流量控制是 端到端 问题（防止淹没接收方缓冲区），拥塞控制是 全局 问题（防止压垮网络）。可惜很多资料混用术语，读者务必区分。

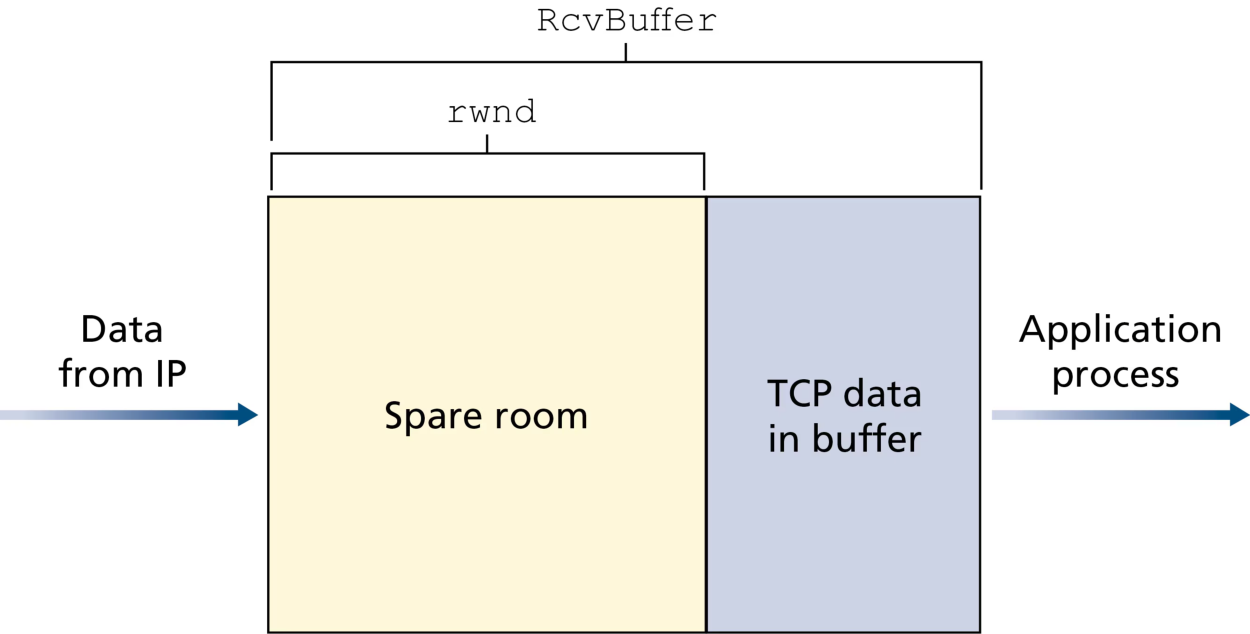

TCP 通过 接收窗口（receive window，rwnd） 实现流量控制。设接收缓冲区大小为 RcvBuffer，定义：

• LastByteRead：应用已从缓冲区读走的最后字节编号；
• LastByteRcvd：从网络到达并放入缓冲区的最后字节编号。

缓冲区不能溢出，须满足 LastByteRcvd - LastByteRead ≤ RcvBuffer。接收窗口（空闲空间）：

主机 B 在每个发给 A 的报文段中通告自己的 rwnd 当前值。主机 A 保持 LastByteSent - LastByteAcked ≤ rwnd（未确认数据量不超过 rwnd），即可保证不淹没 B 的缓冲区。注意：A 的发送窗口由 rwnd 与 cwnd 共同决定（3.7.1 详述），实际未确认数据量 ≤ min{rwnd, cwnd}。

一个技术难题：B 的缓冲区满、通告 rwnd = 0 后，若 B 无数据可发给 A，A 将永远不知道缓冲区何时空出。解法：A 在 rwnd = 0 时仍持续发送含 1 字节数据的探测段；这些段会被确认，最终 ACK 携带非零 rwnd，A 得以继续发送。

对比：UDP 没有流量控制——接收方进程读得慢时，有限缓冲区溢出、报文段被丢弃。

连接管理：三次握手与四次挥手¶

核心概念⑤：TCP 连接管理（三次握手 / 四次挥手） —— 用 SYN/SYNACK/ACK 三报文建立连接、用 FIN/ACK 四报文释放连接，配合 CLOSED/SYN_SENT/ESTABLISHED/FIN_WAIT/TIME_WAIT 等状态机。408 常考握手/挥手报文标志位与序号确认号、TIME_WAIT 时长（2MSL）、SYN flood 攻击（高频考点）。

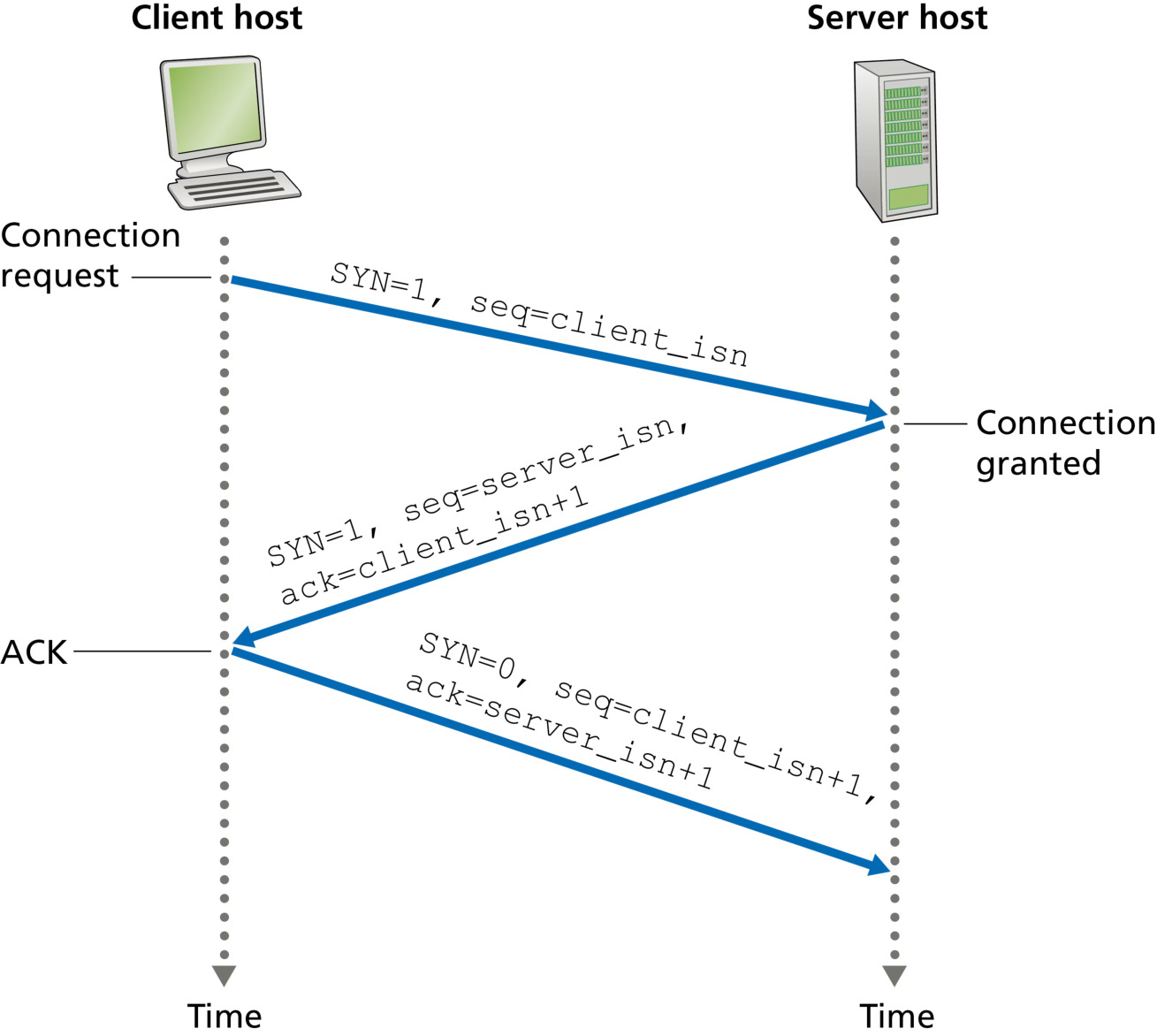

三次握手（three-way handshake）：

1. 第一步：客户端 TCP 发送一个特殊报文段——SYN 段：不含应用数据，SYN 标志置 1，并随机选择 初始序号 client_isn 填入序号字段。
2. 第二步：服务器收到 SYN 段后，为该连接分配 TCP 缓冲区与变量，回送 连接准许段（SYNACK 段）：不含应用数据，SYN = 1、ACK = 1，确认号 = client_isn + 1，并选择自己的初始序号 server_isn。
3. 第三步：客户端收到 SYNACK 后，回送第三个报文段：ACK = 1，确认号 = server_isn + 1，可携带应用数据。

此后双方即可发送携带数据的报文段（SYN 位清零）。注意：SYN 段与 FIN 段即使不携带数据也要消耗一个序号（408 常考！）。

sequenceDiagram
    participant C as 客户端
    participant S as 服务器
    Note over C,S: 三次握手（建立连接）
    C->>S: SYN, seq=client_isn (SYN=1, ACK=0, 无数据)
    S->>C: SYNACK, seq=server_isn, ack=client_isn+1 (SYN=1, ACK=1)
    C->>S: ACK, seq=client_isn+1, ack=server_isn+1 (ACK=1, 可携带数据)
    Note over C,S: 连接建立，进入 ESTABLISHED，可双向传输数据

为什么是三次而不是两次？ 两次握手无法防止「旧连接迟到的 SYN」被误当成新请求（服务器会误分配资源并进入连接状态）；且双方无法确认对方已就绪。三次握手让双方都确认「对方收到了自己的序号」——攀岩者与保护者的「准备就绪」确认协议与 TCP 完全同构。

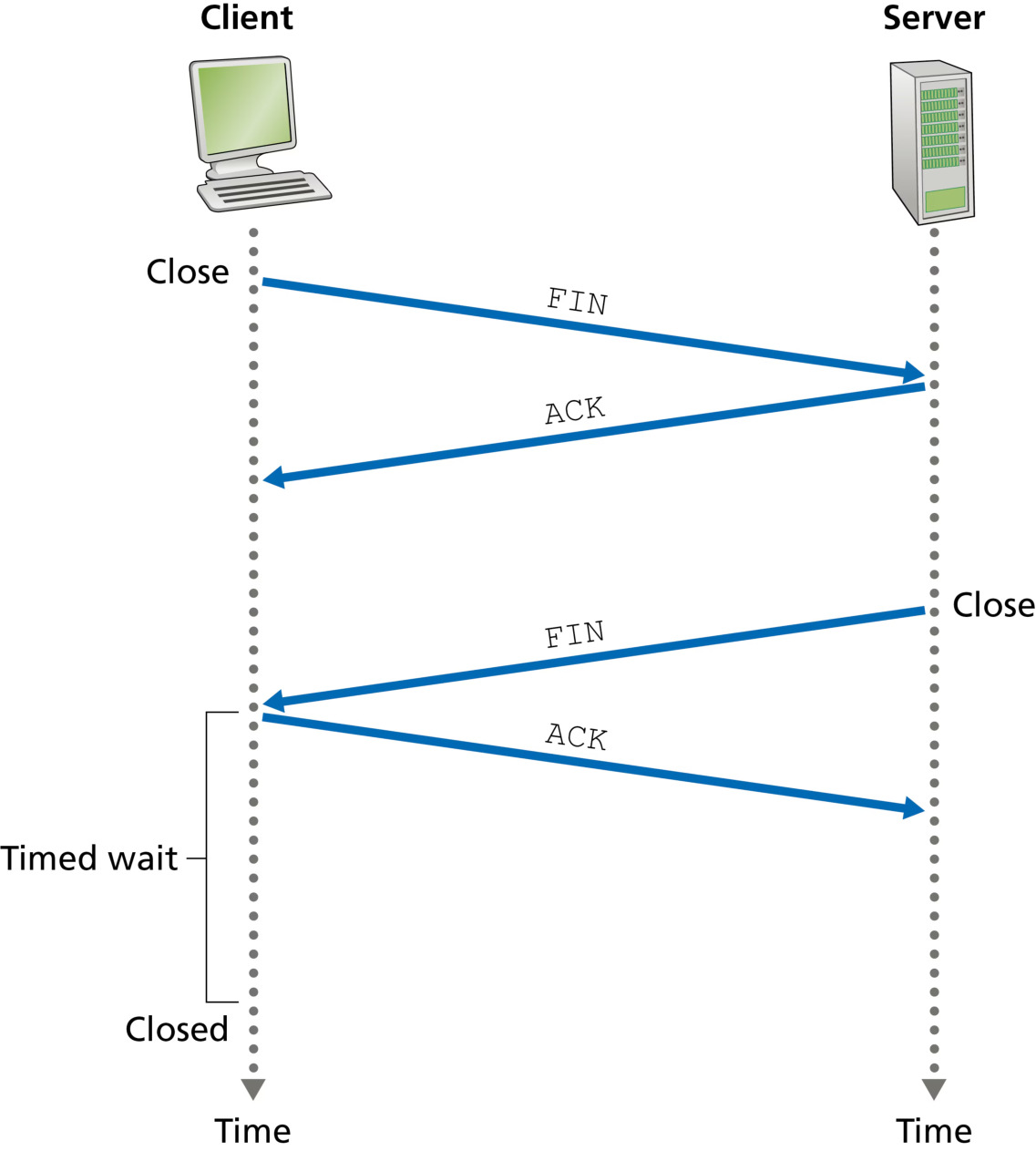

四次挥手（关闭连接）：任何一方都可发起关闭。以客户端主动关闭为例：

1. 第一次挥手：客户端发 FIN 段（FIN = 1），进入 FIN_WAIT_1 状态。
2. 第二次挥手：服务器回 ACK，客户端进入 FIN_WAIT_2 状态（服务器 → 客户端的单向数据传输继续）。
3. 第三次挥手：服务器发 FIN 段（FIN = 1），进入 LAST_ACK 状态（通常发生在服务器也发完数据后）。

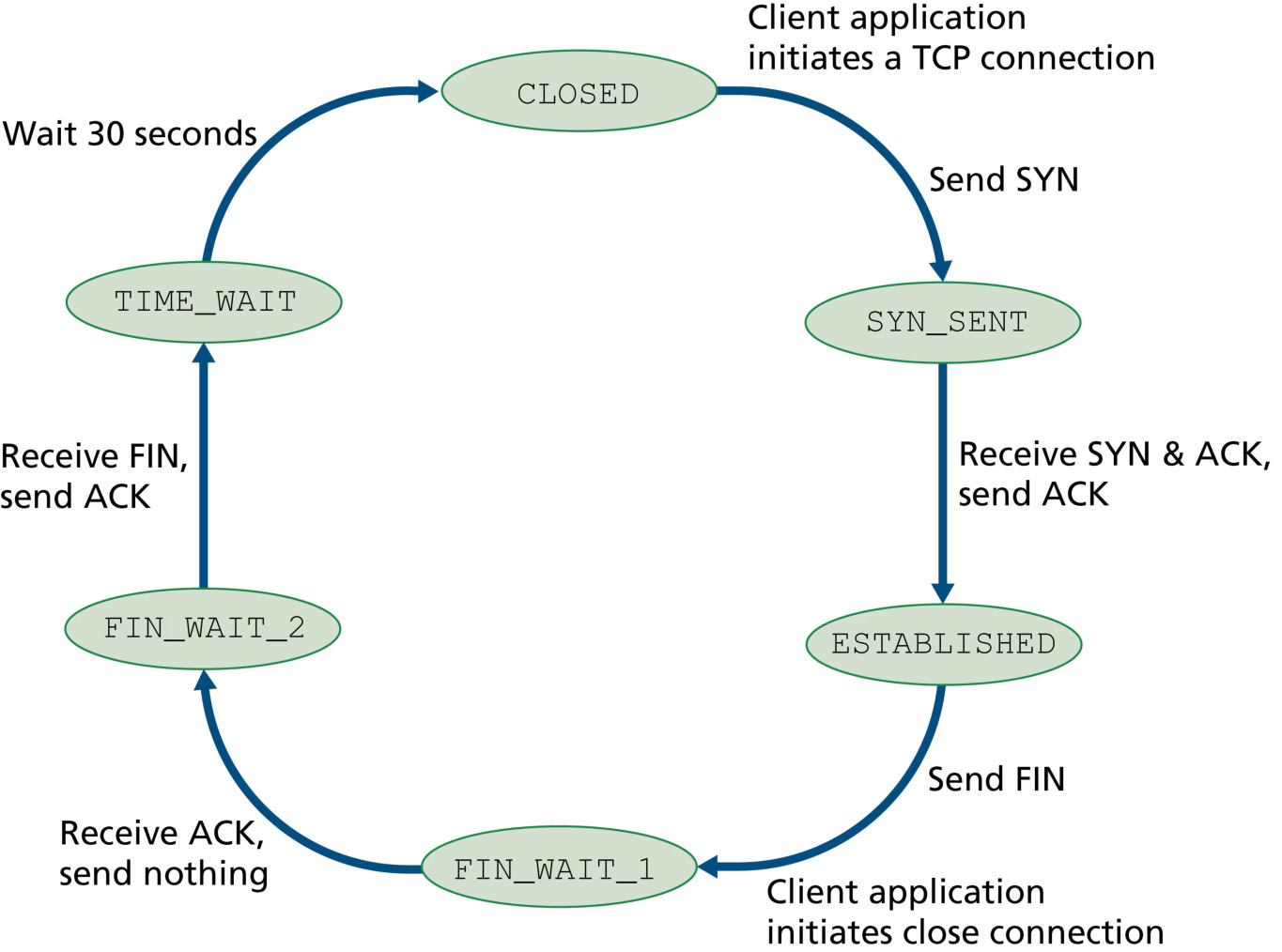

4. 第四次挥手：客户端回 ACK，进入 TIME_WAIT 状态；TIME_WAIT 持续 2MSL（最长报文段寿命）后 进入 CLOSED，资源（含端口号）释放。服务器收到 ACK 后直接进入 CLOSED。

TIME_WAIT 为什么是 2MSL？ ① 保证最后一个 ACK 丢失时能重发（等待对方重发 FIN）；② 确保本连接的所有旧报文段在网络中消亡，不会污染后续使用相同端口的新连接。

sequenceDiagram
    participant C as 客户端
    participant S as 服务器
    Note over C,S: 四次挥手（释放连接，客户端主动）
    C->>S: FIN, seq=u (FIN=1)
    S->>C: ACK, ack=u+1
    Note over C,S: 客户端进入 FIN_WAIT_2（半关闭：服务器→客户端仍可发数据）
    S->>C: FIN, seq=v (FIN=1, 服务器数据发完后)
    C->>S: ACK, ack=v+1
    Note over C,S: 客户端进入 TIME_WAIT（2MSL 后 CLOSED）；服务器收到 ACK 即 CLOSED

TCP 状态转换（408 常考）：

• 客户端（图 3.39）：CLOSED →（发 SYN）→ SYN_SENT →（收 SYNACK、发 ACK）→ ESTABLISHED →（发 FIN）→ FIN_WAIT_1 →（收 ACK）→ FIN_WAIT_2 →（收 FIN、发 ACK）→ TIME_WAIT →（2MSL 后）→ CLOSED。

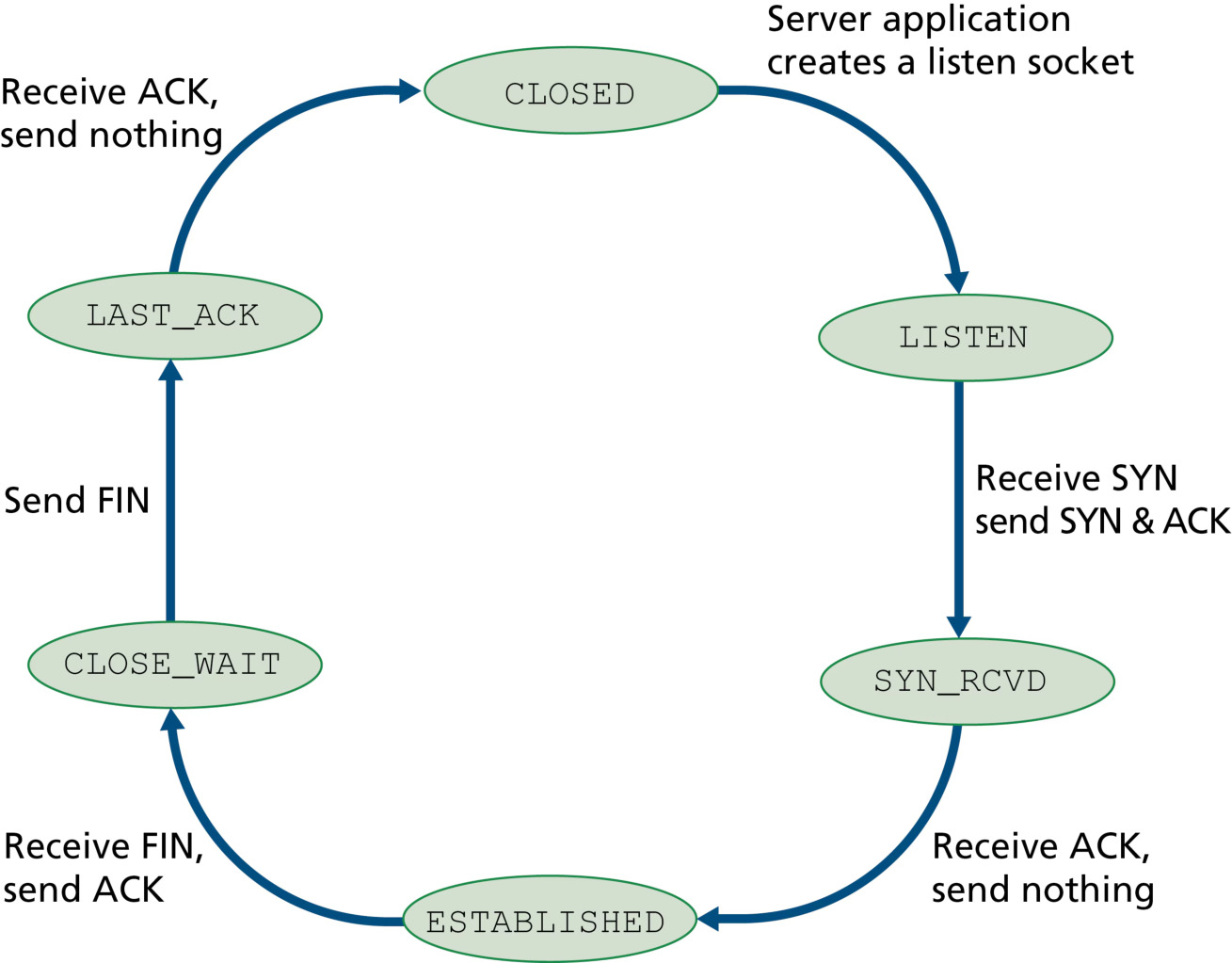

• 服务器（图 3.40）：CLOSED → LISTEN →（收 SYN、发 SYNACK）→ SYN_RCVD →（收 ACK）→ ESTABLISHED →（收 FIN、发 ACK）→ CLOSE_WAIT →（发 FIN）→ LAST_ACK →（收 ACK）→ CLOSED。

RST 重置：若主机收到一个不匹配任何活动 socket 的 TCP 段（如目的端口未开放），会回送 RST = 1 的重置段（告知「我没有这个 socket，请勿重发」）；UDP 场景下则回送 ICMP 报文。

安全：SYN flood 攻击。 三次握手的 第二步 中，服务器收到 SYN 就要分配缓冲区与变量、回 SYNACK、等待第三步 ACK——若客户端不回 ACK，服务器最终（常在一分钟以上）才终止这个 半开连接 并回收资源。SYN flood 攻击 正是利用这一点：攻击者发送海量 SYN 段而不完成第三步握手，耗尽服务器的连接资源，拒绝合法客户端的服务。对策：SYN cookie（RFC 4987）——服务器收到 SYN 时不分配任何资源，仅用「源/目的 IP、端口 + 服务器机密数」经哈希函数算出特殊初始序号（cookie）随 SYNACK 发出；合法客户端回传的 ACK 中确认号必为 cookie+1，服务器据此验证合法性，只有验证通过才建立完整连接。

3.6 拥塞控制原理¶

前面几节讲的可靠传输，是把丢包当成「待处理的症状」——重传处理的是 具体某条连接丢了一个报文段，但没有治疗 网络拥塞的病因：太多源试图以过高的速率发送数据。要治本，就需要在拥塞面前 节流发送方——这就是拥塞控制（congestion control）。

核心概念④：拥塞控制（AIMD） —— 拥塞控制是 全局性 问题（涉及所有主机、路由器与降低网络性能的所有因素），通过调节各连接发送速率，使 聚合发送速率接近但不超过瓶颈链路容量。TCP 经典拥塞控制采用 加性增、乘性减（AIMD）：每 RTT 加 1 MSS，丢包时窗口减半。这是 408 大题第一高频（高频考点：拥塞窗口动态变化、快重传快恢复、平均发送速率，2023#47 等）。

拥塞的成因与代价¶

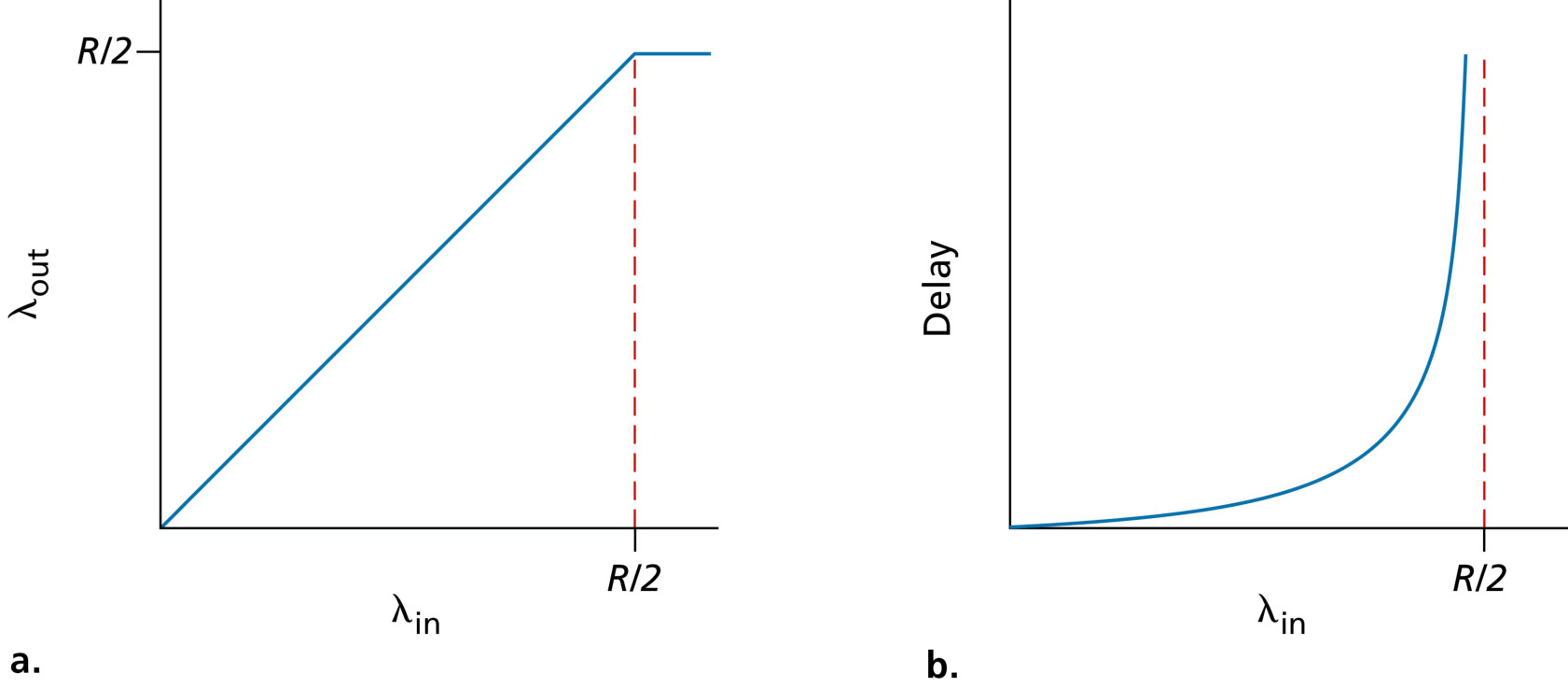

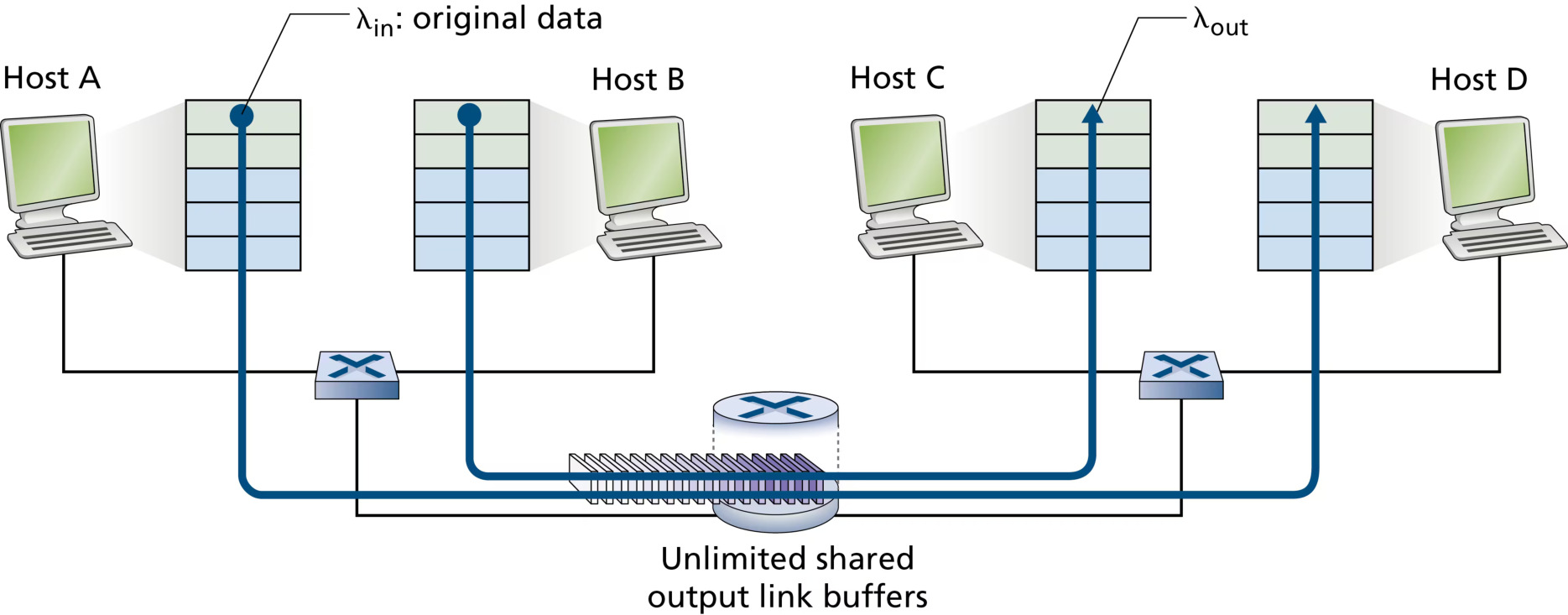

场景 1：两个发送方、一台无限缓冲路由器的共享链路（图 3.41）。 主机 A 与 B 各以速率 λ_in 向共享输出链路（容量 R）发送，路由器有 无限 缓冲。当双方发送速率之和 < R 时，吞吐量 = 发送速率；超过 R 后，各自吞吐量 封顶为 R/2——不管发送多快，吞吐量都不会更高（图 3.42 左图）。同时，随着发送速率逼近链路容量，平均排队时延无限增大（图 3.42 右图）。代价之一：接近容量时，排队时延急剧增大。

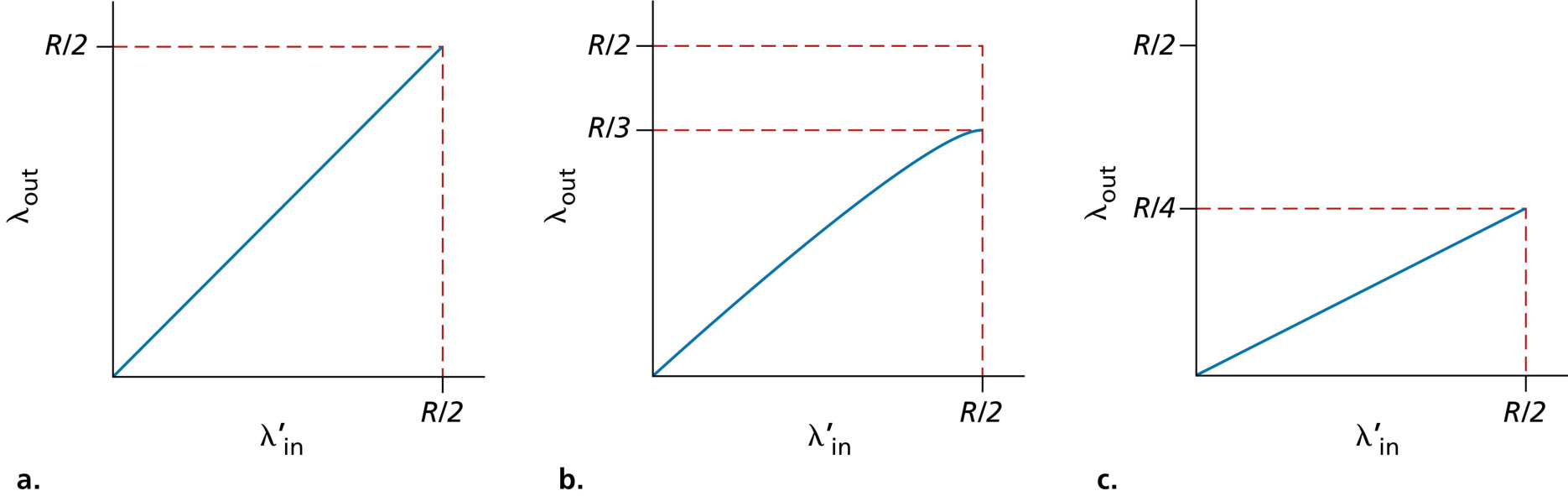

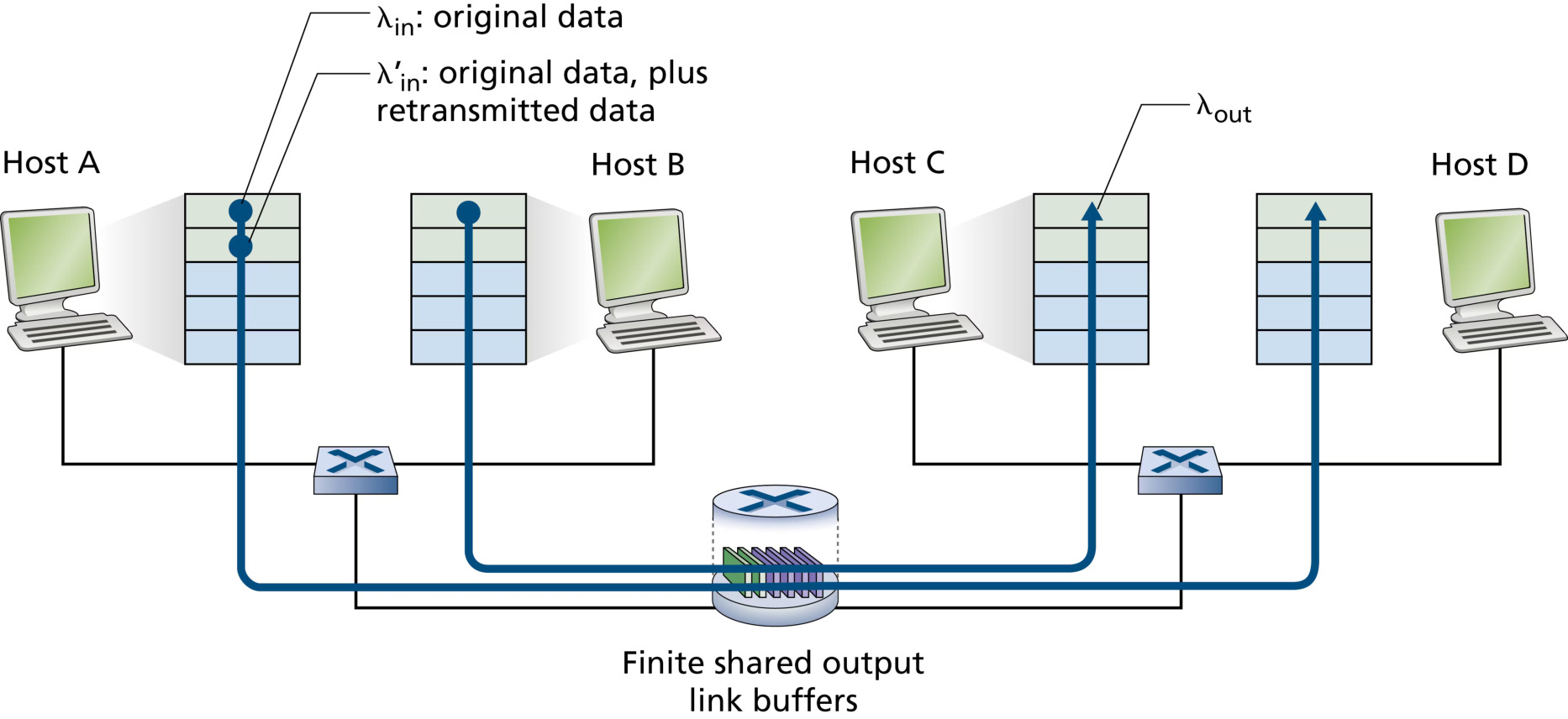

场景 2：两个发送方、有限缓冲路由器（含重传）（图 3.43）。 路由器缓冲 有限，缓冲满时丢包；且每条连接 可靠（丢包就重传）。定义两个速率：λ_in（应用注入原始数据的速率，即本征速率）与 λ_in'（传输层实际注入网络的速率 = 原始数据 + 重传，称为 供给负载 offered load）。三种重传情形（图 3.44）：

• (a) 发送方「神预知」缓冲是否空闲：无丢包，吞吐量 = λ_in，理想但不可能。
• (b) 只确认丢失才重传：供给负载为 R/2 时，吞吐量只有 R/4——一半的传输是重传。代价之二：重传消耗带宽，应用到应用的吞吐量下降。
• © 过早超时 + 重传（被延迟但未丢的包也被重发）：一个分组平均被转发两次，吞吐量峰值进一步塌缩到 R/3。代价之三：不必要的重传浪费路由器链路带宽。

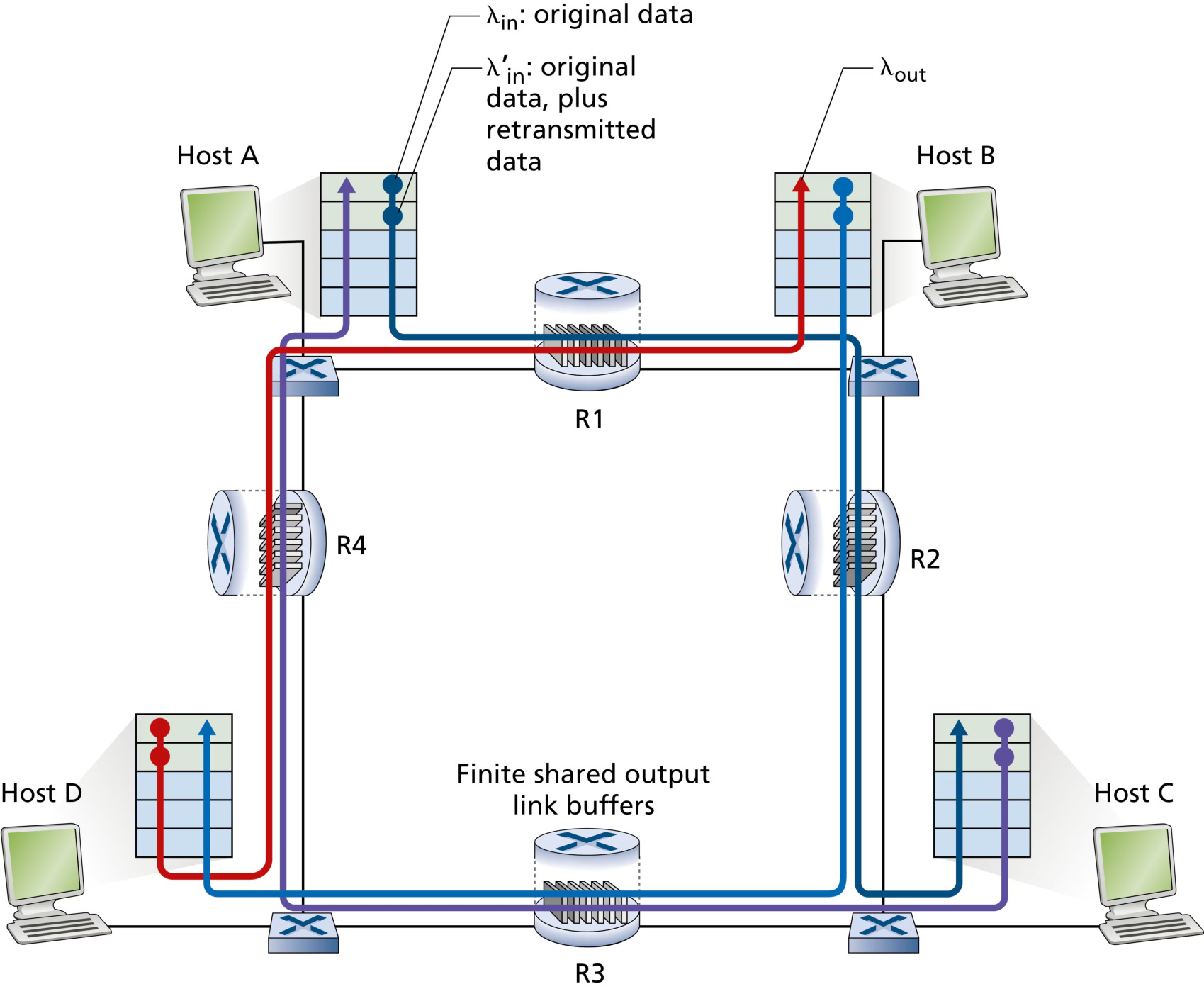

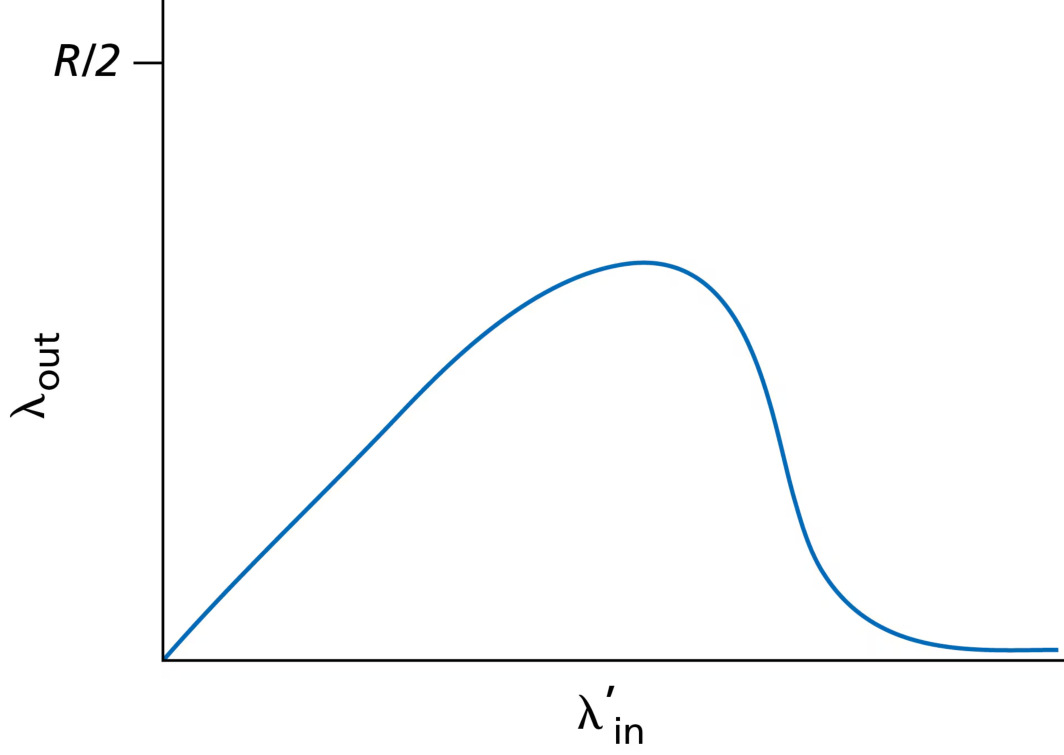

场景 3：四个发送方、多跳路径（图 3.45）。 四条连接经两跳重叠路径传输。A→C 与 D→B 在路由器 1 竞争，A→C 与 B→D 在路由器 2 竞争。当供给负载极大时，路由器 1 的缓冲总被 B→D 流量占满，A→C 流量几乎无法通过，A→C 吞吐量趋于 0——这就是 拥塞崩溃（congestion collapse）（图 3.46）。代价之四：分组在第二跳被丢弃时，第一跳把它转发到第二跳的传输容量全部白费——丢弃越深，浪费越多。

小结：拥塞的四大代价 ① 分组到达速率接近链路容量时排队时延急剧增大；② 发送方必须重传以补偿缓冲溢出导致的丢包；③ 大时延下的不必要重传浪费链路带宽；④ 沿路径被丢弃的分组，其上游链路已白费传输容量，极端情形导致拥塞崩溃。

瓶颈链路（bottleneck link）：一条连接的瓶颈链路是指——沿端到端路径上，若经过它的发送方缓慢增加发送速率，它将是 第一条出现拥塞丢失的链路（通常假设一条连接至多一个瓶颈链路）。当瓶颈链路处于拥塞状态（到达速率接近容量 R）时，连接再提速也不会增加任何吞吐量；若容量被各连接 公平共享，每条连接分得 R/N。拥塞控制的目标就是：让各连接的聚合发送速率接近但不超过瓶颈链路容量——低于则链路闲置，高于则承受上述所有拥塞恶果。

端到端拥塞控制 vs 网络辅助拥塞控制¶

按网络层是否为传输层提供显式帮助，拥塞控制分两大类：

• 端到端拥塞控制（end-to-end congestion control）：网络层 不提供任何显式支持，端系统只能根据 观察到的网络行为（丢包、时延）推断拥塞。经典 TCP 正是如此——IP 层不要求向主机反馈拥塞状态。经典 TCP 把 超时或收到 3 个冗余 ACK（丢失事件） 视为拥塞信号，据此减小窗口。
• 网络辅助拥塞控制（network-assisted congestion control）：路由器向发送方/接收方提供 显式反馈。最简单的反馈是 一个指示链路拥塞的比特（早期 IBM SNA、DEC DECnet、ATM）；更复杂的如 ATM ABR 让路由器告知发送方它可支持的最大发送速率。

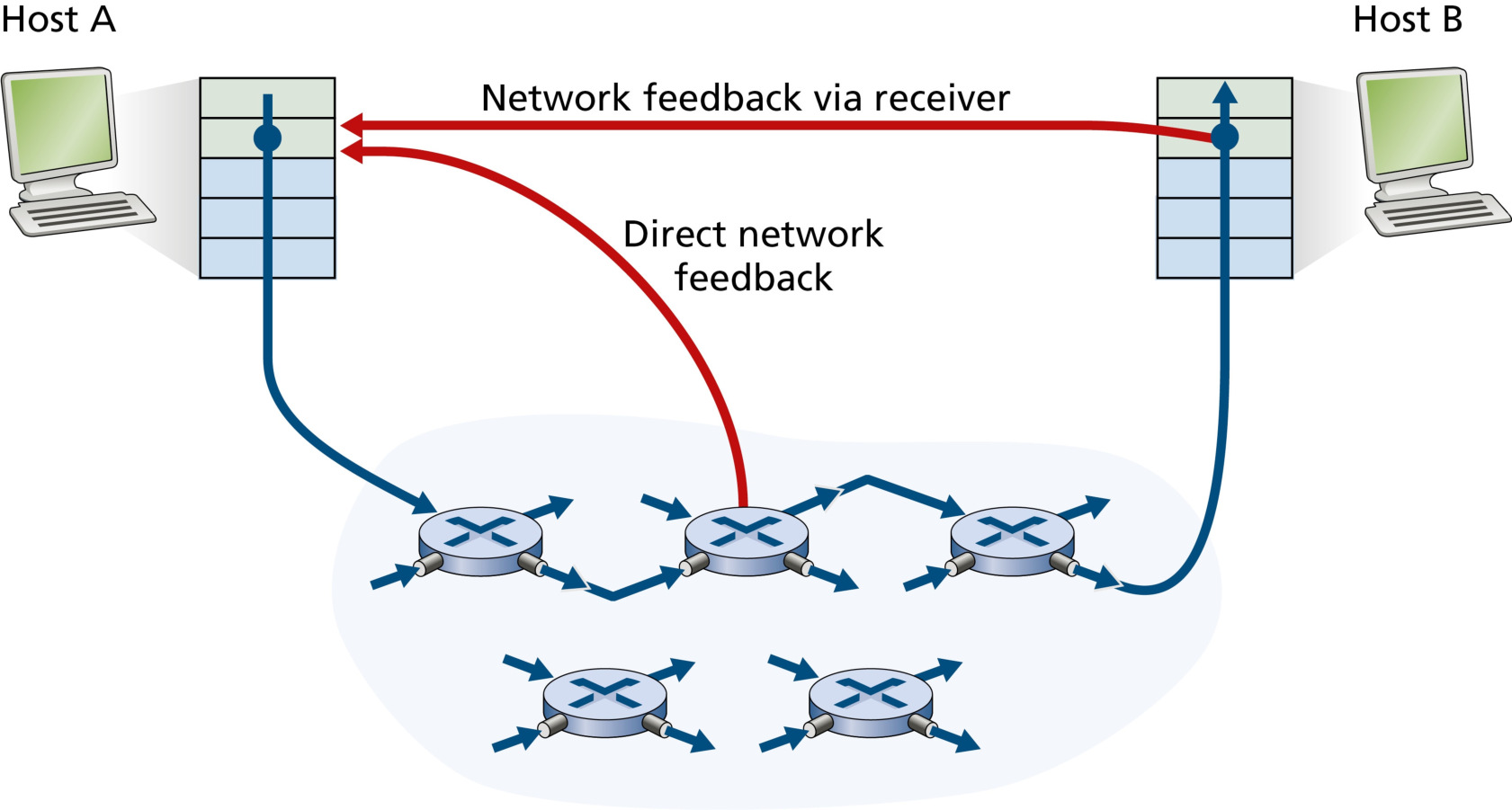

网络辅助反馈有两条通路（图 3.48）：① 直接反馈：路由器向发送方发送阻塞分组（choke packet，「我拥塞了！」）；② 标记反馈（更常见）：路由器在从发送方到接收方的分组中 标记/更新某字段，接收方收到标记后 再通知发送方——这条路需要一整个 RTT。ECN 就是标记反馈的现代实现（3.7.3）。

3.7 TCP 拥塞控制¶

核心概念④（续）：TCP 拥塞控制（AIMD 的完整实现） —— TCP 发送方维护 拥塞窗口 cwnd，限制未确认数据量 ≤ min{cwnd, rwnd}；无拥塞（收到 ACK）时 加性增（慢开始指数增、拥塞避免每 RTT +1 MSS），检测到拥塞（超时或 3 冗余 ACK）时 乘性减。408 大题必考：拥塞窗口演变追踪、阈值更新、快重传快恢复、平均速率（高频考点，2023#47 等历年大题）。

经典 TCP（RFC 2581/5681）采用端到端拥塞控制。三个核心问题：如何限速？如何感知拥塞？如何调整速率？

限速：发送方维护拥塞窗口 cwnd，约束：

为聚焦拥塞控制，通常假设接收缓冲区足够大、可忽略 rwnd 约束，未确认数据量只由 cwnd 限制。若丢失与传输时延可忽略，则每个 RTT 开始可发送 cwnd 字节、RTT 末收到确认——发送速率 ≈ cwnd/RTT。调节 cwnd 即调节发送速率。

感知拥塞：定义 丢失事件（loss event）= 超时 或 收到 3 个冗余 ACK。路径拥塞过度时，某路由器缓冲溢出、数据报被丢弃，发送方即观察到丢失事件——把它当作拥塞信号。无丢失时，到达的 ACK 是「一切安好」的信号，用来 增大 cwnd。注意：TCP 用 ACK 的到达来「时钟」驱动窗口增长，称为自同步（self-clocking）——ACK 到达快则窗口增得快。

调整原则（经典 TCP 三大指导原则）：

1. 丢段 ⇒ 拥塞 ⇒ 降低发送速率。
2. 收到 ACK ⇒ 网络在交付 ⇒ 可提高发送速率。
3. 带宽探测（bandwidth probing）：收到 ACK 就增、遇丢失就减——像不断索要糖果的孩子，被拒绝就退一步，过一会儿再要。TCP 发送方异步地基于本地信息行动，网络不显式告知拥塞状态。

算法三大组件：慢开始（slow start）、拥塞避免（congestion avoidance）、快恢复（fast recovery）。前两者为强制组件（区别在 cwnd 如何随 ACK 增长），快恢复为推荐组件。

慢开始（Slow Start）¶

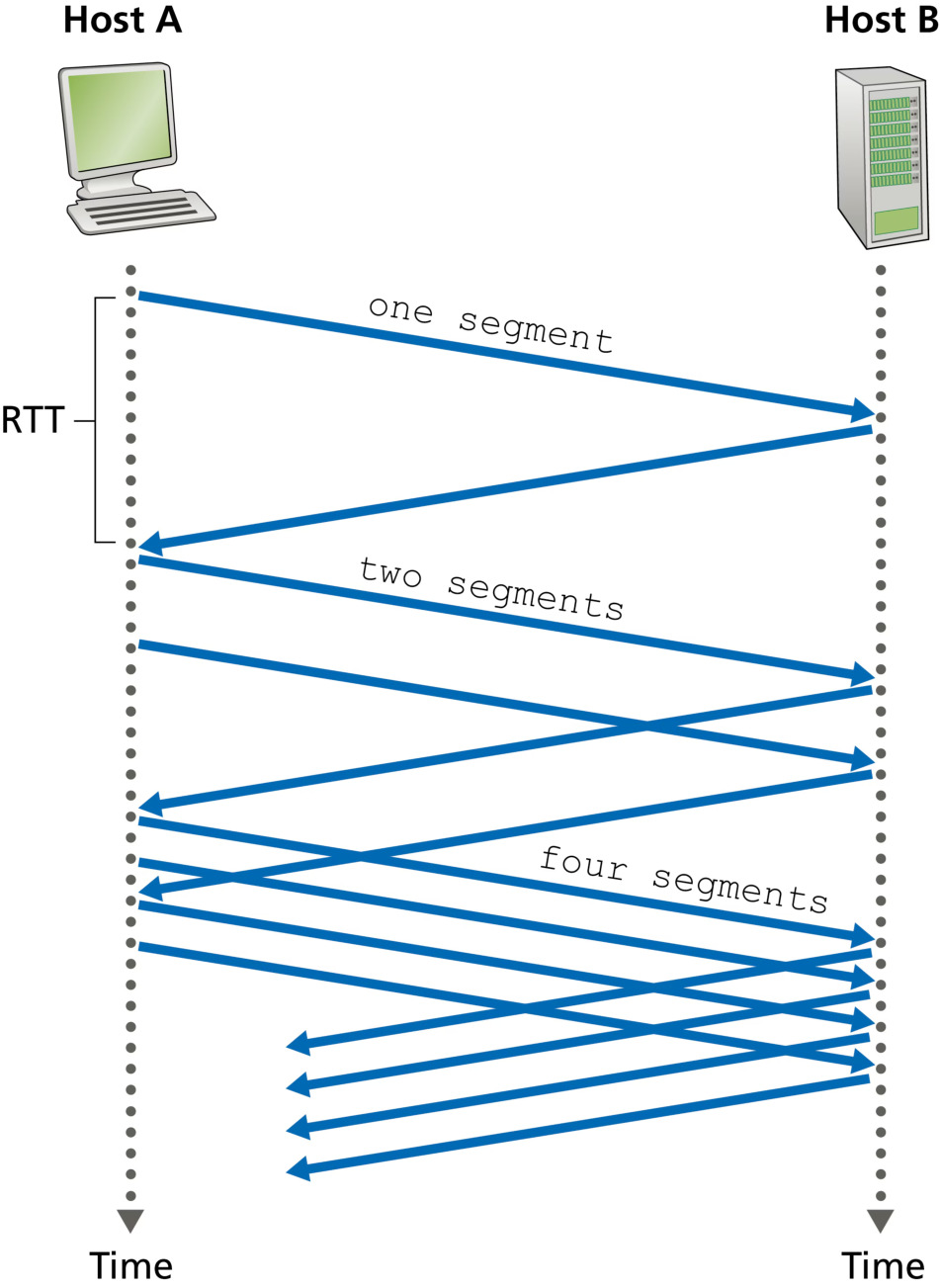

连接刚建立时，cwnd 通常初始化为 1 个 MSS（RFC 3390），初始速率约 MSS/RTT。慢开始的目标是 快速找到可用带宽：每收到一个对新报文段的确认，cwnd 增加 1 个 MSS。由于一个 RTT 内所有段的 ACK 都会把窗口翻倍，每经过一个 RTT，发送速率翻倍——指数增长（1 → 2 → 4 → 8……）。「慢」是指一开始注入的分组少（探测），而非增长慢。

慢开始何时结束？ 三种情况：① 超时（丢失事件）：cwnd 置 1，重新慢开始，同时设置 慢开始阈值 ssthresh = cwnd/2（检测到拥塞时窗口值的一半）；② cwnd 达到 ssthresh：此时继续翻倍太鲁莽，转入拥塞避免；③ 收到 3 个冗余 ACK：执行快重传并进入快恢复（见下文）。ssthresh 是慢开始与拥塞避免的分界线：cwnd < ssthresh 用慢开始，cwnd > ssthresh 用拥塞避免，cwnd = ssthresh 时两种皆可（常规取拥塞避免）。

拥塞避免（Congestion Avoidance）¶

进入拥塞避免时，cwnd 约为上次拥塞时的一半——拥塞可能就在眼前！因此不再翻倍，改为 每 RTT 增加 1 个 MSS（线性增长，「加法增大」）。实现方式：每收到一个新 ACK，cwnd 增加 MSS/cwnd 字节——一个 RTT 内收到 cwnd/MSS 个 ACK，正好累计增加 1 个 MSS。

拥塞避免阶段遇到丢失事件：

• 超时：与慢开始相同——cwnd = 1 MSS，ssthresh = 丢失时 cwnd/2，重入慢开始。
• 收到 3 个冗余 ACK：网络仍在交付（冗余 ACK 说明后续段陆续到达），反应比超时温和——cwnd 减半（+3 MSS 补偿已收的冗余 ACK 段），ssthresh = 减半前的 cwnd/2，并进入快恢复。

快重传与快恢复¶

快重传（fast retransmit）：发送方收到 3 个冗余 ACK（同一数据被确认 4 次：1 次原始 + 3 次冗余）时，不等定时器超时立即重传丢失段（3.5.4 已述）。

快恢复（fast recovery）（Reno 推荐实现）：收到 3 个冗余 ACK 后——

1. ssthresh = cwnd/2（当前窗口的一半，不能小于 2 MSS）；
2. cwnd = ssthresh（注意：不是置 1！）；
3. 之后执行拥塞避免（每 RTT +1 MSS，加法增大）。

为什么不是慢开始？ 收到冗余 ACK 说明网络仍在交付后续段（未严重拥塞），没必要把窗口砍回 1。快恢复 跳过了从 1 开始的慢开始过程，故称「快」恢复。口诀：超时 = 狠惩罚（cwnd=1，慢开始）；3 冗余 ACK = 轻惩罚（cwnd 减半，快恢复）。

TCP Tahoe vs TCP Reno（408 常考对比）：

图 3.50 中：前 8 个传输轮次 Tahoe 与 Reno 动作相同——慢开始指数增长，第 4 轮撞到 ssthresh，随后线性增长到第 14 轮后发生 3 冗余 ACK 事件（cwnd = 24 MSS）。此后分道扬镳：Reno 把 cwnd 设为 12（24/2）然后线性增长；Tahoe 把 cwnd 置 1 重新慢开始，指数增长到 ssthresh 再线性增长。

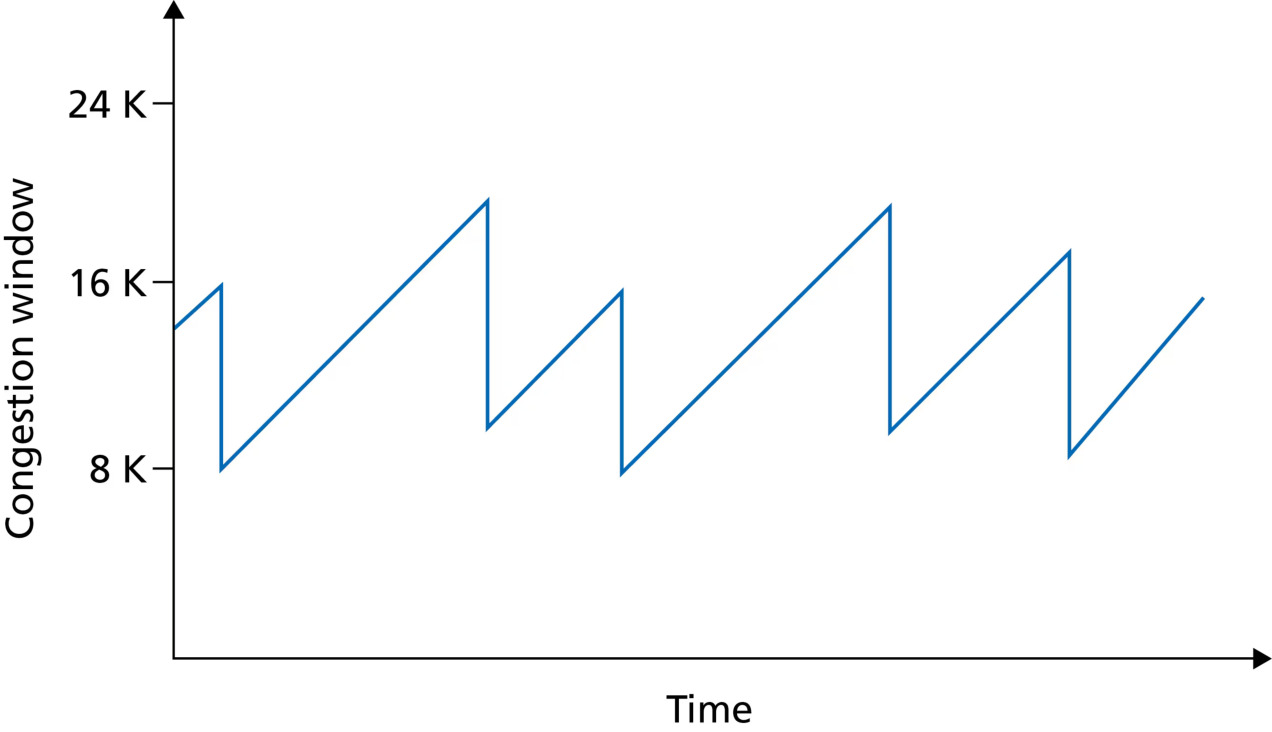

AIMD 锯齿：忽略初始慢开始与超时情形，假设丢失都由 3 冗余 ACK 指示，则 TCP 拥塞控制 = 每 RTT 线性加 1 MSS（加法增大）+ 丢包时 cwnd 减半（乘法减小）——即 AIMD（Additive-Increase, Multiplicative-Decrease），产生图 3.51 的 锯齿（sawtooth） 曲线。TCP 通过「增到丢失、减半、再增」循环来 探测 当前可用的带宽。

Reno 稳态平均吞吐量的宏观模型（408 可考）：丢包发生时的窗口为 W（对应速率 W/RTT），减半后从 W/2 开始线性增回 W，周期 T = (W/2)·RTT。每个周期传 (W/2 + W)/2 个「窗口」的字节，故：

（更精细的丢包率-带宽关系由 Mathis 模型给出。）

新 TCP 变体：CUBIC、Vegas 与 BBR¶

经典 TCP 用「丢失即拥塞」推断拥塞，占据 Web 服务器主流多年；但近年测量显示，最流行的站点大多已改用新变体（2024 年 BBR 使用量已超过其他所有变体之和）。

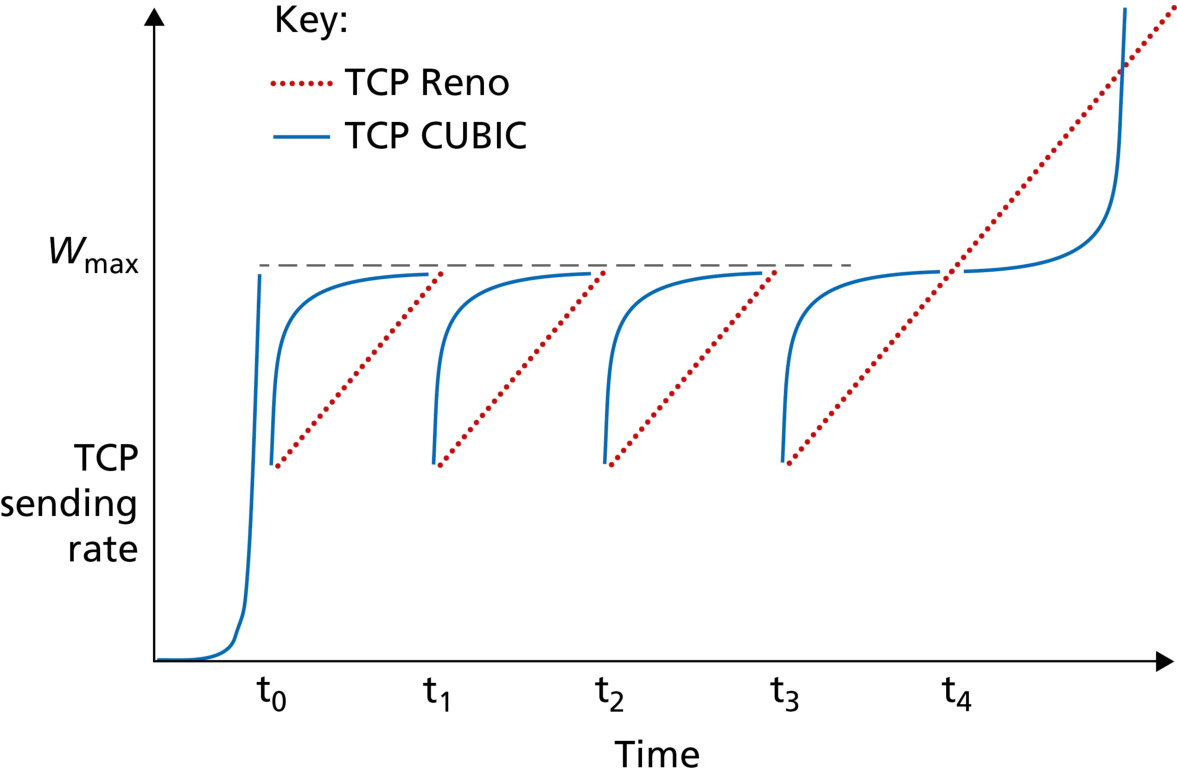

• TCP CUBIC（RFC 8312）：改进 拥塞避免阶段 的增长方式。Reno 减半后线性爬升太谨慎——如果拥塞链路状态变化不大，不如快速回到丢包前的速率、再谨慎探测。CUBIC 用 三次函数 控制窗口增长：设 W_max 为上次丢失时的窗口、T 为距上次丢失的时间，窗口增量正比于 (T-K)³。远离 W_max 时增长快（快速接近丢包前速率），接近 W_max 时增长慢（谨慎探测新带宽）。相比 Reno，CUBIC 在相同丢包率下获得更高平均吞吐（图 3.52）。
• TCP Vegas：基于时延 的拥塞控制。测量所有确认段的 RTT，取最小值（无拥塞时）为基准；若实测吞吐量接近「无拥塞吞吐 cwnd/RTT_min」则增窗，明显低于则减窗——在丢包发生之前就主动检测拥塞。

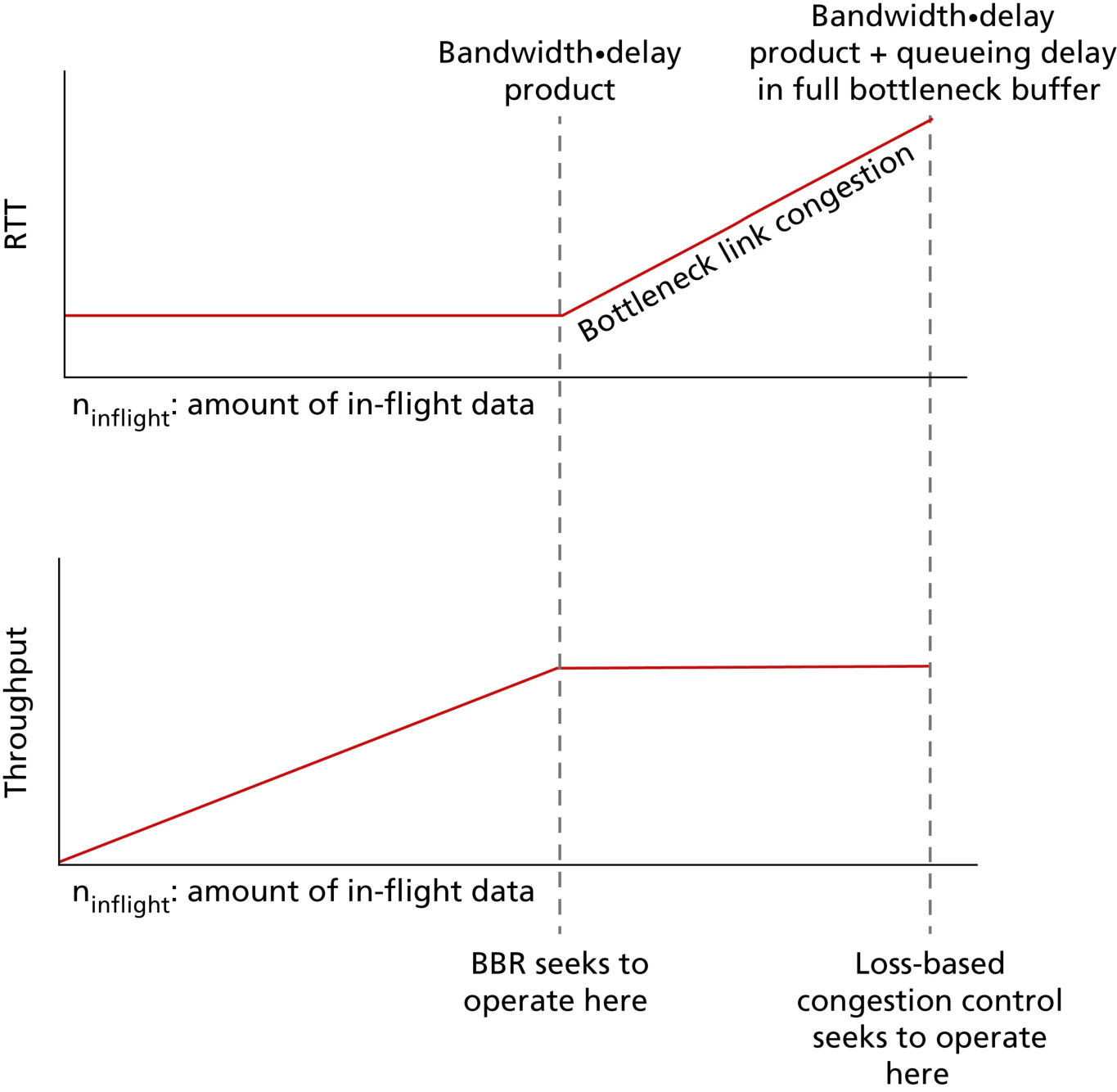

• BBR（Bottleneck Bandwidth and Round-trip propagation time）：直接测量 瓶颈带宽（BtlBw） 与 往返传播时延（RTprop），目标是「把管道刚好填满，但不多填」。把在途数据量（inflight）控制在 BtlBw × RTprop（带宽时延积）附近：低于它则管道闲置、吞吐不足；高于它则瓶颈排队、时延上升（图 3.53）。BBR 分 加速（probe up）/巡航（cruise）/减速（probe down） 三阶段循环探测。

ECN：显式拥塞通知¶

ECN（Explicit Congestion Notification，RFC 3168） 是 网络辅助拥塞控制 的现代实现，让网络 显式 把拥塞信号传给发送方（而非依赖丢包推断）：

1. 网络层：IP 数据报首部的服务类型（ToS）字段中两个 ECN 比特，四种取值：路由器用其一标记「本路由器正经历拥塞」（拥塞经历 CE）；发送主机用另一值通告「发送方与接收方支持 ECN」。
2. 接收方：收到 CE 标记的数据报后，在回送的 TCP ACK 段中置 ECE（ECN-Echo）位，把拥塞指示回显给发送方。
3. 发送方：收到带 ECE 的 ACK 后，像快重传那样把 cwnd 减半，并在下一个发送段中置 CWR（Congestion Window Reduced）位，告知接收方已减窗。

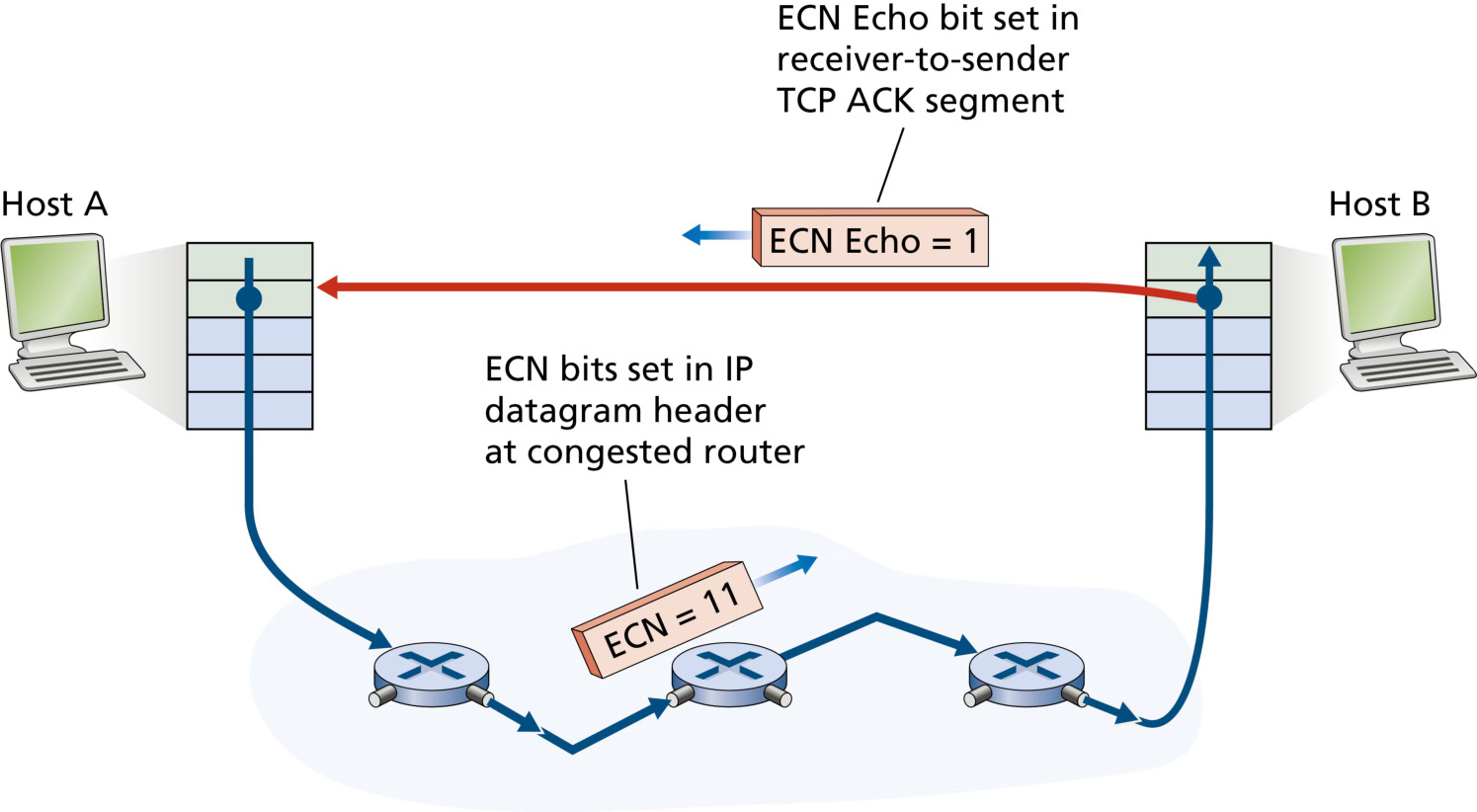

ECN 的优势：在丢包发生之前 就通知拥塞，减少不必要的丢包与重传（图 3.54）。数据中心场景的 DCTCP 也利用 ECN 实现精细的队列控制。

公平性（Fairness）¶

设 K 条 TCP 连接共享一条瓶颈链路（容量 R，各连接其他链路都不拥塞），且每条都在传大文件、链路无 UDP 流量。若每条连接的平均传输速率 ≈ R/K，则称该拥塞控制机制是 公平的。经典 TCP 的 AIMD 能否收敛到公平？

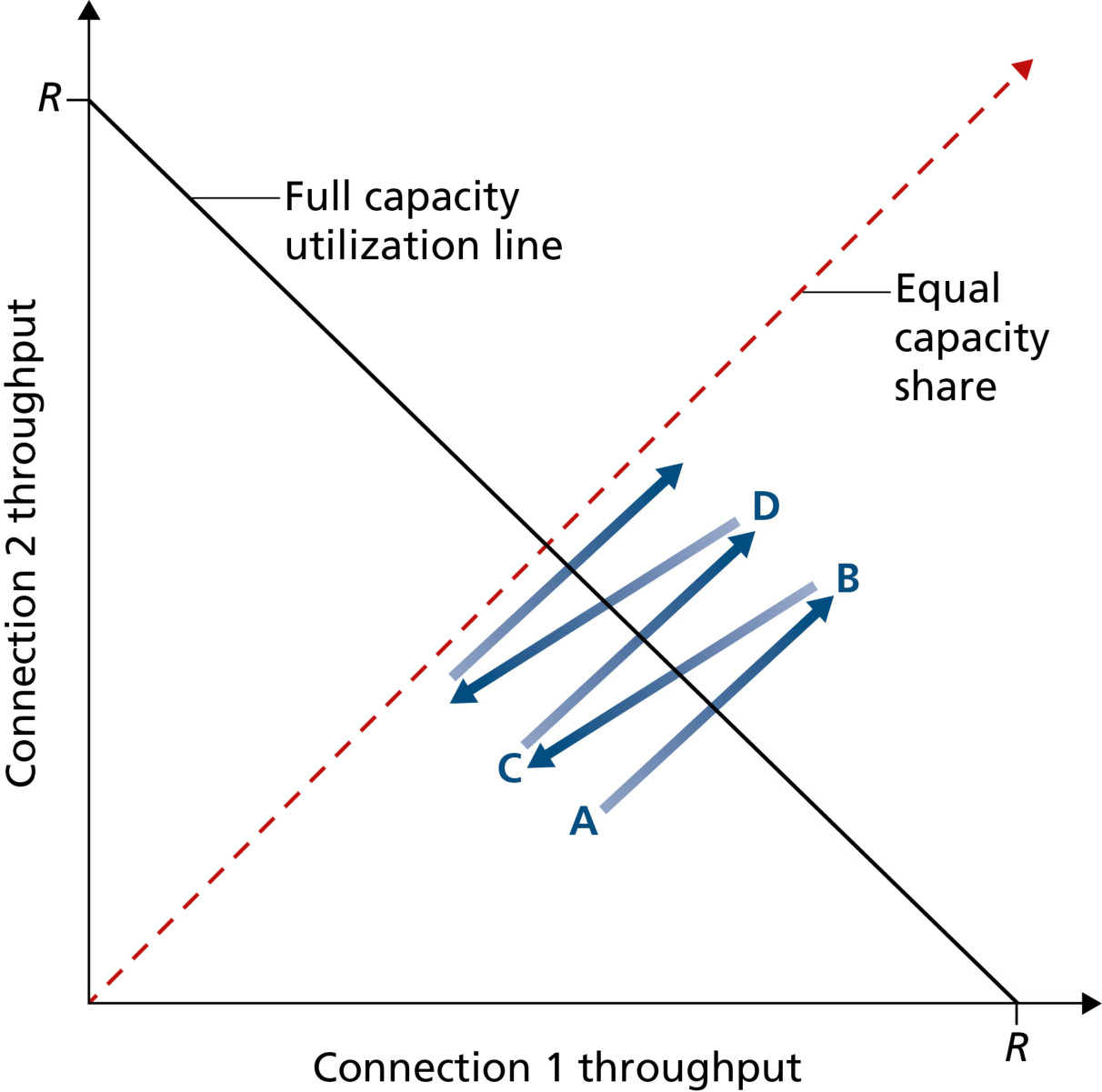

两连接收敛分析（图 3.55、3.56）：设两连接同 MSS、同 RTT，忽略慢开始，全程拥塞避免（AIMD）。在吞吐量平面上（连接 1 吞吐为横轴、连接 2 为纵轴）：若当前状态在公平线（x=y）下方（如图中点 A，总吞吐 < R），无丢失，两连接都线性增窗——状态沿 45° 线向右上移动；总吞吐超过 R 时发生丢失（点 B），两连接各减半窗口（点 C，沿指向原点的方向减半）；再线性增（C→D）再减半……反复振荡后，状态收敛到公平线附近（公平分配线 x=y 与满利用率线 x+y=R 的交点附近）。结论：AIMD 使竞争连接的吞吐量收敛到公平共享，且与起始点无关。

现实中 TCP 可能不公平的场景（408 常考）：

• 不同 RTT：多条连接共享瓶颈时，RTT 较小的连接（窗口开得快）抢占更多容量，吞吐量高于 RTT 大的连接。
• UDP 流量：多媒体应用常跑在 UDP 上——UDP 没有拥塞控制、不降速，会把 TCP 流量「挤出」瓶颈链路；从 TCP 视角看，UDP 源「不配合、不公平」。
• 并行 TCP 连接：浏览器常用多条并行 TCP 连接下载一个网页的多个对象。若每个应用用 1 条连接，公平共享；若某应用用 10 条并行连接，它拿到的份额约是单连接应用的 10 倍——并行连接数越多，分到的带宽越多，这是浏览器「不守规矩」地提速的手段。

3.8 传输层功能演化：QUIC¶

传输层四十年的演进中，除了 TCP 内部的各种补丁（SACK、ECN、时间戳、窗口缩放），还出现了把传输层功能 搬进应用层 的「降维打击」式演化。最著名的就是 QUIC（Quick UDP Internet Connections，RFC 9000/9002）——Google 发明、HTTP/3 的底层传输协议。

动机：HTTP/2 的队头阻塞（head-of-line blocking）。 HTTP/1.1 时代，一个 Web 页面需要多个 TCP 连接并行传输；HTTP/2 把多个请求 多路复用 到单条 TCP 连接上以提升效率——但 TCP 只提供 按序 的字节流交付。若一个 HTTP 请求的某些字节丢失，其后所有请求的字节 都被阻塞 在接收缓冲区里等待补序，即使它们互不相关——这就是 TCP 层的队头阻塞。QUIC 的解法：在单条 QUIC 连接内提供多条独立的「流（stream）」，每条流独立可靠、独立按序交付，一条流的丢包不再阻塞其他流。

QUIC 的关键特性：

• 基于 UDP、连接导向、加密内置。 QUIC 运行在 UDP 之上（图 3.57），但在应用层实现可靠性、流量控制、拥塞控制。QUIC 是 面向连接 的：两个端点间建立 QUIC 连接状态（源/目的连接 ID），所有 QUIC 分组加密——它把「建立连接状态」与「认证加密（TLS）」的握手 合并，建连比「先 TCP 握手、再 TLS 握手」快得多。
• 0-RTT / 1-RTT 握手。 传统路径：TCP 三次握手 1 RTT + TLS 握手 1-2 RTT，数据才能出发。QUIC 对 首次连接 只需 1-RTT 建立加密连接；对 再次连接（携带上次会话的凭据/缓存）可实现 0-RTT——第一条消息就能携带应用数据，彻底消除握手时延。
• 连接迁移（connection migration）。 TCP 连接由四元组标识，手机切换 WiFi/蜂窝网络导致 IP 变化时 TCP 连接必须重建。QUIC 用 连接 ID（而非 IP+端口）标识连接，IP 变了连接仍在——无缝迁移，适合移动场景。
• 多路复用与流。 一条 QUIC 连接承载多条应用级「流」（每个流有流 ID），多流数据可合并在同一个 QUIC 分组里经 UDP 传输。可靠、按序、双向交付按 每条流 分别保证——这是消除队头阻塞的关键。
• 拥塞控制。 QUIC 的拥塞控制基于 TCP NewReno（RFC 6582，Reno 的改良）——「熟悉 TCP 拥塞控制的读者会发现，这里几乎就是众所周知的 TCP 算法」。

生态意义：如今应用开发者有三条路——操作系统内核的 TCP、内核的 UDP、或 UDP 之上的 QUIC（应用层实现）。在应用层实现传输功能意味着协议可以按 应用更新节奏 演进（不用等内核升级与标准委员会开会），这是 QUIC 阵营津津乐道的「特性速度」。相关协议还有 DCCP（RFC 4340）：低开销、面向报文、类 UDP 不可靠，但提供与 TCP 兼容的可选拥塞控制（如 TFRC 基于丢包率方程平滑发送速率，适合流媒体）；SCTP 则是更早的「多流多路复用」先行者。

3.9 小结¶

本章从原理到协议完整走了一遍传输层：

1. 服务：传输层在不可靠网络层之上提供进程到进程的逻辑通信，服务受制于网络层服务模型；复用/解复用是核心机制。
2. UDP：只做复用/解复用 + 差错检测；8 字节首部；校验和（二进制反码和 + 回卷）提供端到端检错。
3. 可靠数据传输：校验和、序号、ACK/NAK、定时器、窗口的组合——rdt1.0 → rdt2.x → rdt3.0 → 流水线 → GBN → SR；窗口与序号空间约束（GBN：W ≤ 2ⁿ-1；SR：W ≤ 2ⁿ⁻¹）。
4. TCP：面向连接（三次握手/四次挥手）、报文段结构（序号按字节、累积确认）、RTT 估计（EstimatedRTT/DevRTT/TimeoutInterval）、单一定时器 + 快重传的可靠传输、流量控制（rwnd）。
5. 拥塞控制：拥塞的四大代价；端到端 vs 网络辅助两种方法；经典 TCP 的慢开始/拥塞避免/快重传/快恢复（AIMD 锯齿）、Tahoe vs Reno、CUBIC/Vegas/BBR、ECN、公平性。
6. 演化：QUIC 把可靠传输、拥塞控制、连接管理搬进应用层（基于 UDP），解决 HTTP/2 队头阻塞，支持 0-RTT 与连接迁移。

可靠传输不止传输层需要——链路层、网络层、应用层都可以实现确认、定时器、重传与序号，向上一层提供可靠传输。

🧪 本章习题¶

每道题均可回溯至本章正文（考点映射见章首导览）。A 组为基础题，B 组为提高题，C 组为拓展综合题（408 大题风格），最后为原书习题讲解与真题改编。

A 基础题（单选/填空，每题 1-2 分）¶

A1.（单选）UDP 报文段首部中，下列哪个字段是 TCP 报文段首部 没有 的？

• A. 源端口号
• B. 序号（sequence number）
• C. 校验和
• D. 目的端口号

A2.（单选）关于端口号，下列说法 错误 的是（ ）。

• A. 端口号长度为 16 位，范围 0～65535
• B. 0～1023 为熟知端口号，HTTP 使用 80 号端口
• C. 端口号用于标识主机
• D. 客户端端口号通常由操作系统动态分配

A3.（填空）UDP socket 由二元组（____，____）唯一标识；TCP socket 由四元组（____，____，____，____）唯一标识。

A4.（单选）TCP 报文段中，确认号 的含义是（ ）。

• A. 本报文段数据首字节的序号
• B. 期望收到对方下一个字节的序号
• C. 已发送的最后一个字节的序号
• D. 接收方缓冲区剩余空间

A5.（填空）TCP 三次握手中：第一次握手报文段置 ____ 标志位（值为 1）；第二次握手报文段置 ____ 与 ____ 标志位（值为 1）；第三次握手报文段置 ____ 标志位，且 可以携带应用数据。

B 提高题（简答/计算，每题 5-10 分）¶

B1.（计算，10 分）主机甲通过一条 128 kb/s 的卫星链路采用 GBN 协议向主机乙发送数据，单向传播时延 250 ms，数据帧长 1000 字节，忽略确认帧的传输时延与处理时延。

（1）为使信道利用率不低于 80%，发送窗口至少多大？

（2）帧序号的比特数至少为多少（GBN）？若改用 SR 协议（收发窗口相等），帧序号比特数又至少为多少？

B2.（计算，8 分）TCP 连接测得连续三个 SampleRTT：30 ms、40 ms、35 ms。已知初始 EstimatedRTT = 25 ms、DevRTT = 5 ms（α = ⅛，β = ¼）。求每个样本之后的 EstimatedRTT、DevRTT 与 TimeoutInterval。

B3.（简答，8 分）比较 TCP 的 流量控制 与 拥塞控制 的异同。发送方实际发送窗口由什么决定？

C 拓展题（计算/综合，每题 10-15 分）¶

C1.（综合，15 分，真题 2023#47 改编）主机 H 通过一条 TCP 数据连接向 FTP 服务器上传一个大小为 18000 B 的文件 F。建连时选择初始序号 100，MSS = 1000 B，拥塞控制初始阈值 ssthresh = 4 MSS，RTT = 10 ms，忽略 TCP 段的传输时延；传输过程中 H 均以 MSS 段发送数据。

（1）文件 F 第一个数据字节的序号是多少？共分几个报文段？

（2）H 收到确认号为 2101 的确认段时，拥塞窗口为多少？收到确认号为 7101 的确认段时呢？（分别说明处于哪个阶段）

（3）收到 ack = 7101 后，H 的 cwnd = 5，随即发送 5 个段（序号 7101/8101/9101/10101/11101）。若 7101 段在传输中丢失，接收方对后续到达的失序段会如何确认？H 收到 1 个原始 + 3 个冗余 ACK（共 4 个 ack = 7101） 后执行什么操作？新的 ssthresh 与 cwnd 各为多少？

（4）接（3），从请求建立连接到确认 F 全部被接收，至少需要多少时间？期间应用层数据平均发送速率是多少？

C2.（综合，15 分，真题 2011#23 改编）数据链路层采用选择重传协议（SR）传输数据，序号用 3 bit 编号，发送窗口与接收窗口相等且均为最大值。主机甲已发送 0～3 号帧，现收到 1 号帧的确认，而 0、2 号帧依次超时。

（1）此时甲需要重传哪些帧？为什么？

（2）若将协议改为 GBN（接收窗口为 1），其他条件相同，甲需要重传哪些帧？

（3）分别计算 SR 与 GBN 在此序号位数下的最大发送窗口，并说明 GBN 序号空间约束 W ≤ 2ⁿ-1 的原因。

原书习题讲解¶

原书 R12.（概念）可靠数据传输协议（如 rdt3.0）中，为什么需要序号（sequence number）？为什么需要定时器（timer）？

原书 R21.（概念）TCP 是 GBN 协议还是 SR 协议？为什么？

原书 P8（类似）。（计算）TCP 连接的最大发送窗口为 64 KB，网络平均往返时间 RTT = 20 ms，忽略接收窗口与拥塞窗口约束，问 TCP 能达到的最大数据传输速率是多少？

真题 2010#47 改编。（综合）某以太网交换机连接主机 A 与主机 B，链路速率 10 Mb/s。主机 A 向 B 发送一个长 1000 字节的帧（含 6 字节目的 MAC、6 字节源 MAC、2 字节类型、4 字节 FCS）。

（1）若交换机采用 直通（cut-through）交换（收到目的地址即可转发，不缓存整帧），从帧的第一个比特到达交换机输入端口到它开始从输出端口发送，需多长时间？

（2）若交换机采用 存储转发，需多长时间（忽略处理与排队时延）？

（3）结合 3.4 节停等协议的分析，说明直通交换相比存储转发在转发时延上的优势。

✅ 本章小结¶

本章是 408 大题重灾区，核心线索归纳：

1. 传输层服务：把 IP 的「主机到主机」交付扩展为「进程到进程」交付（复用/解复用）；服务受制于网络层服务模型，但能提供网络层没有的可靠传输。
2. UDP：无连接、8 字节首部、端到端校验和（二进制反码和 + 回卷）；适合实时/无连接状态要求的应用，但没有流量控制与拥塞控制。
3. 可靠传输原理：校验和 + 序号 + 确认 + 定时器 + 窗口；rdt1.0 → rdt2.x（停等）→ rdt3.0（超时重传）→ 流水线（利用率 = N·T/(T+RTT)）→ GBN（累积确认、单定时器、W ≤ 2ⁿ-1）→ SR（逐分组确认、每分组定时器、W ≤ 2ⁿ⁻¹）。
4. TCP：三次握手（SYN/SYNACK/ACK）与四次挥手（FIN×2 + ACK×2，TIME_WAIT = 2MSL）；报文段结构（32 位序号按字节、累积确认、rwnd）；RTT 估计（EstimatedRTT = 0.875·E + 0.125·S，DevRTT β = ¼，TimeoutInterval = E + 4·D）；可靠传输（单一定时器 + 快重传 3 冗余 ACK）；流量控制（未确认数据 ≤ rwnd，零窗口探测）。
5. 拥塞控制：拥塞四大代价；端到端 vs 网络辅助（ECN）；经典 TCP = 慢开始（指数）+ 拥塞避免（线性）+ 快重传/快恢复（ssthresh = cwnd/2），AIMD 锯齿；超时 cwnd = 1、3 冗余 ACK cwnd = ssthresh；Tahoe vs Reno；CUBIC/Vegas/BBR；公平性（RTT 越小越占优、UDP 与并行连接破坏公平）。
6. QUIC：基于 UDP、应用层实现可靠传输/拥塞控制/连接管理，多流消除队头阻塞，0-RTT/1-RTT，连接迁移。

术语对照表¶

🚪 下一章预告¶

第 3 章完成了「网络边缘」的最后一块拼图：应用层与传输层都跑在端系统上，我们已经吃透了进程与进程之间的通信。下一站，我们走进 网络核心——网络层（第 4 章）将回答：数据报如何在路由器之间转发？IP 地址如何编址？路由器如何处理分组？这将是从「端到端」到「逐跳」的视角切换。

👉 进入第 4 章：网络层 →
