第 6 章：链路层与局域网 —— 从逐跳转发到交换式以太网的最后一公里¶

前五章里，网络层把数据报从一台主机送到另一台主机——但这是「一路上的故事」：数据报真正移动时，是在一段一段的链路上、由链路层 逐跳（hop-by-hop） 搬动的。本章回答四个问题：网络层的数据报如何在单条链路上封装成帧？广播信道上多台主机同时发送时如何协调（多路访问）？链路层有没有自己的地址、它如何与 IP 地址协作（ARP）？交换机与路由器到底有什么区别？这一章是 408 的中坚考点区：CRC、CSMA/CD、交换机自学习、VLAN 轮番登场，CSMA/CD 一项考频就达 6 次。

📋 本章导览¶

点击卡片跳转到对应小节。本路线图只负责定位，CRC 计算、帧格式和 VLAN 实验在正文中展开。

6.1 链路层概述¶

核心概念①：链路层的差错检测（CRC） —— 链路层在硬件（网卡）上为帧计算循环冗余校验码（CRC），接收方用同一生成多项式做模 2 除法，余数为 0 则无差错接受，否则丢弃。这是本章第一个必考计算点（高频考点，2023#36 同考点），6.2.3 详述。

在进入细节之前，先建立两个贯穿全章的术语：

• 节点（node）：任何运行链路层协议的设备——主机（host）、路由器（router）、链路层交换机（link-layer switch）、WiFi 接入点（access point）都是节点。
• 链路（link）：连接通信路径上 相邻节点 的通信信道。一条链路可以是点对点的（两个路由器之间的长途链路、主机到交换机的连接），也可以是广播式的（多台主机共享）。

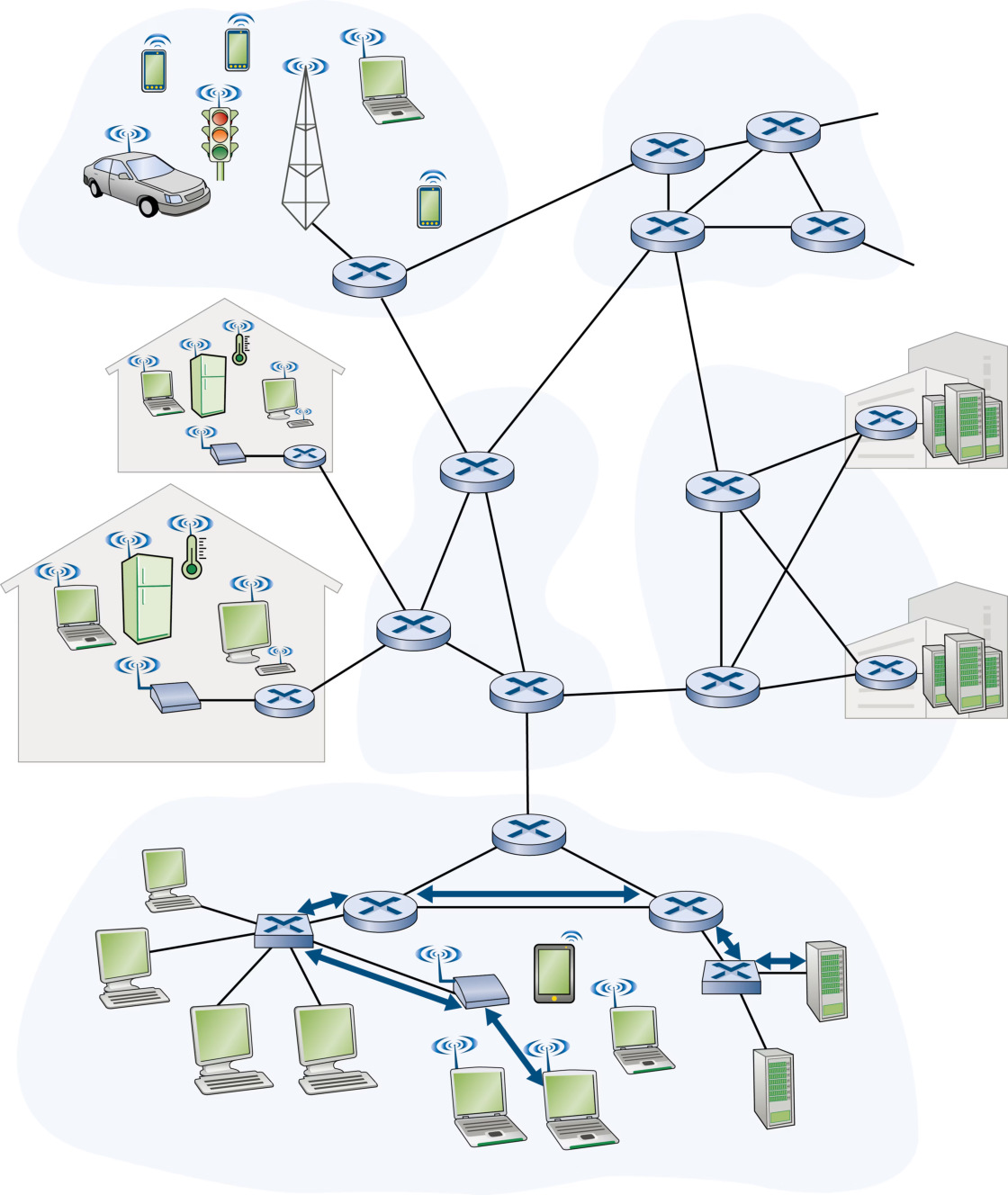

数据报从源主机到目的主机，要 逐跳 穿过端到端路径上的每一段链路；在每一段链路上，发送节点把网络层数据报 封装（encapsulate） 进链路层 帧（frame） 再送进链路。链路层的工作范围是「从一个节点到相邻节点的单条链路」——这正是它与网络层（端到端）的根本区别。

旅行类比（原书）： 游客从普林斯顿去瑞士洛桑，旅行社（路由协议）规划三段行程：普林斯顿乘豪车到 JFK 机场、JFK 乘飞机到日内瓦机场、日内瓦乘火车到洛桑车站。三段行程由不同公司运营、使用完全不同的交通工具，但每段都提供「把乘客从相邻两地中的一处送到另一处」的基本服务。这里：游客 = 数据报，每段行程 = 一条链路，交通工具 = 链路层协议，旅行社 = 路由协议。链路层的「本地」特性（每段独立封装、独立协议）由此一目了然——不同链路段可以使用完全不同的链路层协议，互不干涉。

链路层提供的服务¶

虽然任何链路层的基本服务都是「把数据报从一节点移动到相邻节点」，但具体服务内容因协议而异。链路层协议可能提供的服务有四种：

① 组帧（framing）。 几乎所有链路层协议都把网络层数据报封装进链路层帧：帧 = 数据字段（承载网络层数据报）+ 若干首部字段（有些协议还有尾部）。帧结构由协议规定，本章后半部分将看到多种帧格式。

② 链路接入（link access）。 介质访问控制（MAC，Medium Access Control）协议规定帧如何送上链路。点对点链路（一端一个发送者、一端一个接收者）的 MAC 协议很简单甚至不存在——发送者可在链路空闲时随时发送。有趣的是 多路访问问题：多个节点共享一条广播链路时，MAC 协议负责协调众多节点的帧发送（6.3 节详述）。

③ 可靠交付（reliable delivery）。 某些链路层协议保证每个网络层数据报 无差错 地穿过链路，同样靠确认与重传实现（如第 3 章的 rdt 原理）。无线链路误码率高，用链路层可靠交付把错误 本地纠正，避免触发端到端重传；而光纤、同轴、多数双绞线误码率极低，链路层可靠交付反而是不必要的开销——因此多数有线链路层协议（包括以太网）不提供可靠交付，丢帧交给 TCP 端到端处理。

④ 差错检测与纠正（error detection and correction）。 接收节点网卡硬件可能把帧中的 0 判成 1 或反之（比特差错，源于信号衰减与电磁噪声）。发送节点在帧中加入差错检测位，接收节点做差错检查，出错帧直接丢弃、不再向上转发。链路层的差错检测通常比传输层/网络层的因特网校验和 更复杂，且由 硬件 实现。差错纠正更进一步：接收方不仅能检测出错，还能定位错误位置并纠正（前向纠错 FEC）。

链路层在协议栈中的位置：主机、路由器与交换机¶

回顾第 1 章：主机实现全部五层（因特网把复杂性放在网络边缘）；路由器实现 1-3 层（识别 IP 地址、不识别链路层地址）；链路层交换机实现 1-2 层（识别 MAC 地址、不识别 IP 地址）。链路层正是「软件与硬件相遇」之处：它介于网络层的软件实现与物理层的纯硬件之间。

链路层的实现位置：网络适配器¶

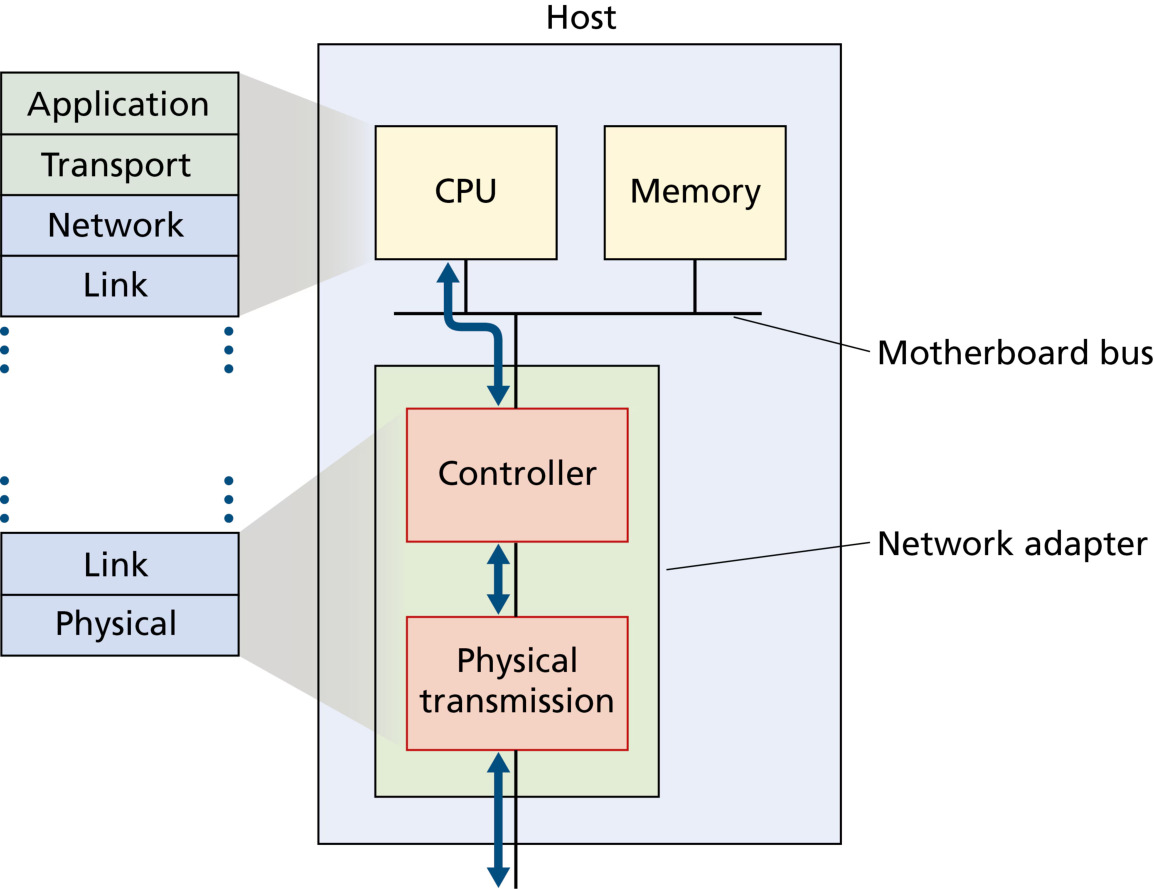

链路层在哪里实现？答案是 网络适配器（network adapter），又称 网络接口控制器（NIC，Network Interface Controller），即常说的 网卡。以太网功能或集成在主板芯片组中，或用独立廉价芯片实现。网卡在硬件中实现了组帧、链路接入、差错检测等多数链路层功能（例如 Intel 系列网卡实现本章 6.4 的以太网协议）。

发送侧：网卡控制器从主机内存取走高层（网络层以上）已造好的数据报，封装成链路层帧（填好各字段），按链路接入协议把帧送上链路。接收侧：控制器收下整个帧，抽出网络层数据报向上传递；若链路层做差错检测，发送侧控制器负责置差错检测位，接收侧控制器负责校验。

注意：链路层 软件 部分运行在主机 CPU 上（组装链路层地址信息、激活控制器硬件、响应控制器中断、处理错误条件并把数据报交给网络层）。一句话：链路层 = 硬件（网卡芯片）+ 软件（设备驱动与高层链路逻辑）的混合体，是协议栈中软件与硬件交汇的地方。

网卡的三个细节（王道 2026）： ① 网卡与局域网通过电缆/双绞线 串行 通信，与计算机内存通过 IO 总线 并行 通信，因此网卡要做 串并转换；② 网卡收帧时先检查目的 MAC 地址，只接收单播（目的地址匹配）、广播（全 1）与多播帧，否则丢弃；③ 以太网网卡发送用曼彻斯特编码（每个码元中间有一次电压跳变，便于接收方提取位同步信号）。

6.2 差错检测与纠正（★408 计算常考）¶

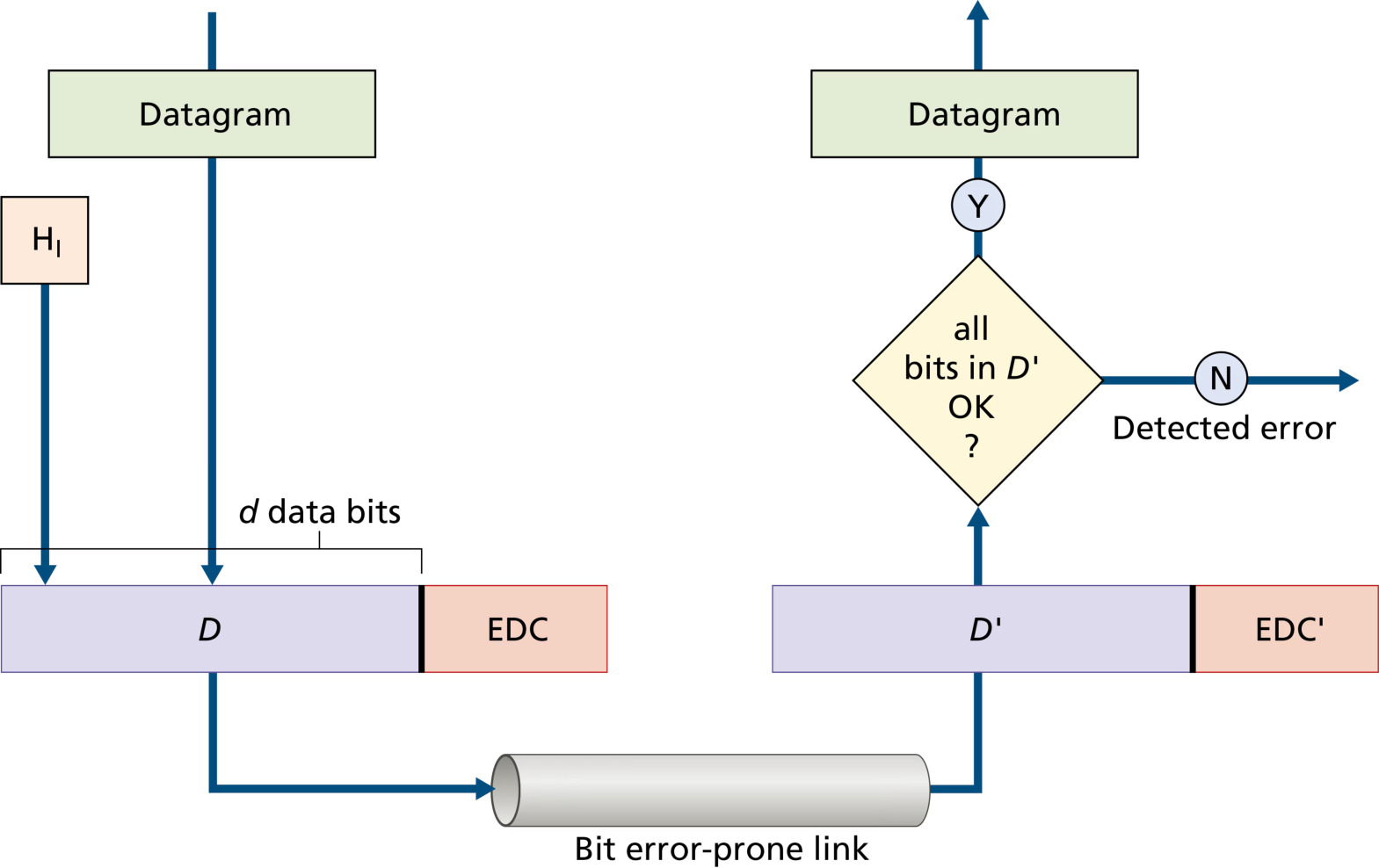

比特在链路传输中可能被翻转：发送的 1 变成 0、0 变成 1——这就是 比特差错（bit error），由信号衰减与电磁噪声引起。链路层提供 差错检测与纠正：发送节点把数据 D 与差错检测位 EDC（error-detection and -correction bits）一起放进帧；接收节点收到 D' 与 EDC' 后判断 D' 是否等于原 D。

重要表述：差错检测技术让接收方 有时（而非总是） 能检测出发生了比特差错——即使使用了差错检测位，仍可能存在 未检测出的差错（undetected bit error）。目标是把漏检概率压到很小。经验法则：技术越复杂（漏检概率越小），开销越大（需要更多计算与更多差错检测位）。本节的三种技术由简到繁：奇偶校验（parity checks）→ 校验和（checksumming）→ 循环冗余校验（CRC）。

奇偶校验¶

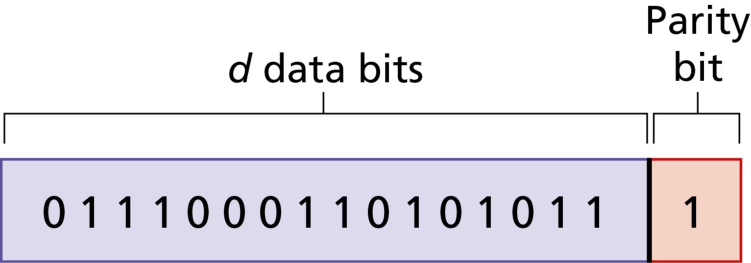

单比特奇偶校验 是最简单的差错检测：发送方附加 1 位校验位，使「原始信息 + 校验位」中 1 的总数为偶数（偶校验）或奇数（奇校验）。接收方只需统计收到的 1 的个数：偶校验下若 1 的个数为奇数，则知道发生了奇数个比特差错。

致命弱点：若发生 偶数个 比特差错，1 的个数奇偶性不变，差错无法检出。若比特差错独立发生且概率很小，偶数个错几乎不可能；但实测表明错误常 成簇出现（突发错误），此时单比特奇偶校验的漏检概率可能接近 50%——显然不够用。

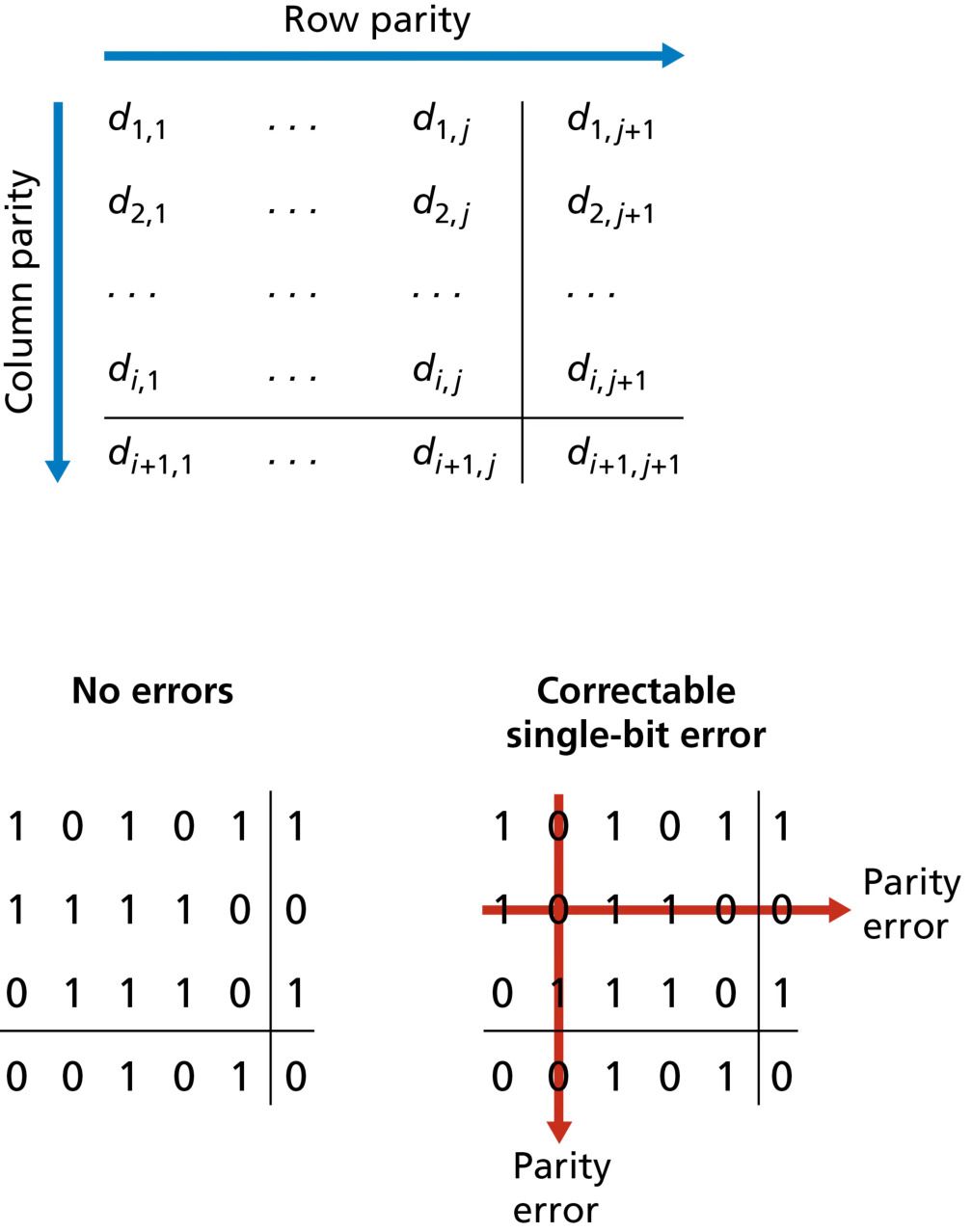

二维奇偶校验 把单比特校验推广到行与列两个维度：把 D 的比特排成 i 行 j 列，对每一行、每一列各计算一个奇偶位。单个比特出错时，其所在行与列的奇偶校验都出错，接收方用「行索引 + 列索引」交叉定位出错的比特并 纠正它——因此二维奇偶校验 既可检测又可纠正单个比特差错，还可检测（但不能纠正）任意两个比特差错。

接收方既能检测又能纠正差错的能力称为 前向纠错（FEC，Forward Error Correction）。FEC 的价值：① 减少发送方重传次数；② 在接收方 立即 纠正错误，不必等一个往返传播时延让发送方重传——这对实时应用与深空链路等长传播时延场景尤为重要。注意：奇偶校验是「检错编码」，海明码才是典型的「纠错编码」（详见本节末王道补充）。

校验和（因特网校验和）¶

校验和方法 把数据当作整数序列求和，用和作为差错检测位。因特网校验和（Internet checksum） 就是基于此：把数据字节当作整数相加，对和取 二进制反码（按位取反）作为校验和放在报文段首部（第 3 章已详述 UDP/TCP 校验和：发送方求和 → 取反 → 放入；接收方把收到的数据连同校验和一起求和，结果为全 1 则无错）。TCP 与 UDP 的校验和覆盖所有字段（首部 + 数据）；IP 的校验和只覆盖 IP 首部。

为什么传输层用校验和、链路层用 CRC（408 常考辨析）？ 传输层在主机操作系统中以 软件 实现，需要简单快速的方案——校验和只有少量开销（TCP/UDP 仅 16 位）；链路层在网卡 专用硬件 中实现，硬件能快速完成更复杂的 CRC 运算。对比结论：校验和实现简单、开销小，但检错能力弱于 CRC。

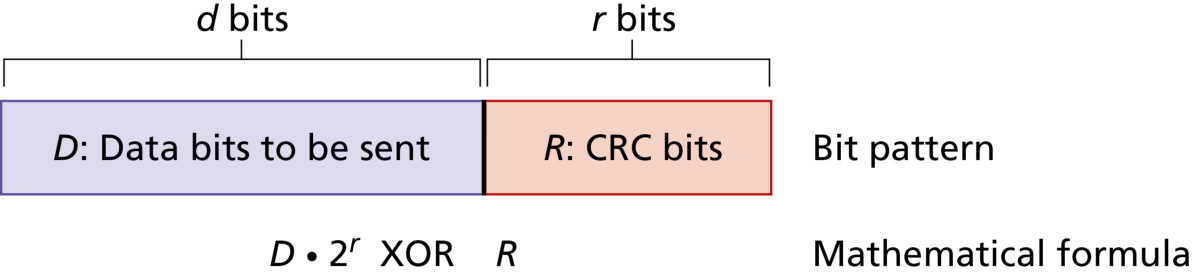

CRC：循环冗余校验（★核心）¶

循环冗余校验（CRC，Cyclic Redundancy Check） 是链路层最广泛使用的检错技术，也称 多项式编码（polynomial code）——因为可以把待发送比特串看成系数为 0/1 的多项式，运算按多项式算术进行。高频考点：CRC 的模 2 除计算、FCS 位数与生成多项式最高次数的关系，408 计算题常客（2023#36 同考点、2023#40 等）。

CRC 的工作原理：

1. 约定生成多项式：收发双方先约定一个 r+1 位的比特模式 生成多项式 G(x)（记为 G），要求 G 的最高位（最左边）为 1，且最低位（x⁰ 项系数）为 1。
2. 计算 FCS：发送方基于数据 D 与 G 计算出 r 位冗余码，称为 帧检验序列（FCS，Frame Check Sequence），附加在 D 后面一起发送。关键性质：「D 后接 FCS」得到的 (n+r) 位比特串，恰好能被 G 整除（模 2 除法余数为 0）。
3. 接收方检验：用同一 G 去除收到的比特串，余数为 0 则无差错接受；余数非 0 则检出差错、丢弃。

模 2 运算规则（CRC 的灵魂）： 加法不进位、减法不借位——加、减完全等价，都等于按位 异或（XOR）。例如 1011 XOR 0101 = 1110、1001 XOR 1101 = 0100。乘除与普通二进制类似，只是过程中所有加减法按模 2（XOR）进行；乘以 2ⁱ 就是把比特模式左移 i 位。

FCS 的计算步骤（王道 2026 归纳，408 必背）：

1. 加 0：设 G(x) 的最高次数为 r，在数据 D 后面补 r 个 0（相当于乘以 2ʳ）；
2. 模 2 除：用 G 对应的二进制串做模 2 除法去除补零后的数据串，得到的 r 位余数就是 FCS（前面的 0 不可省略）。

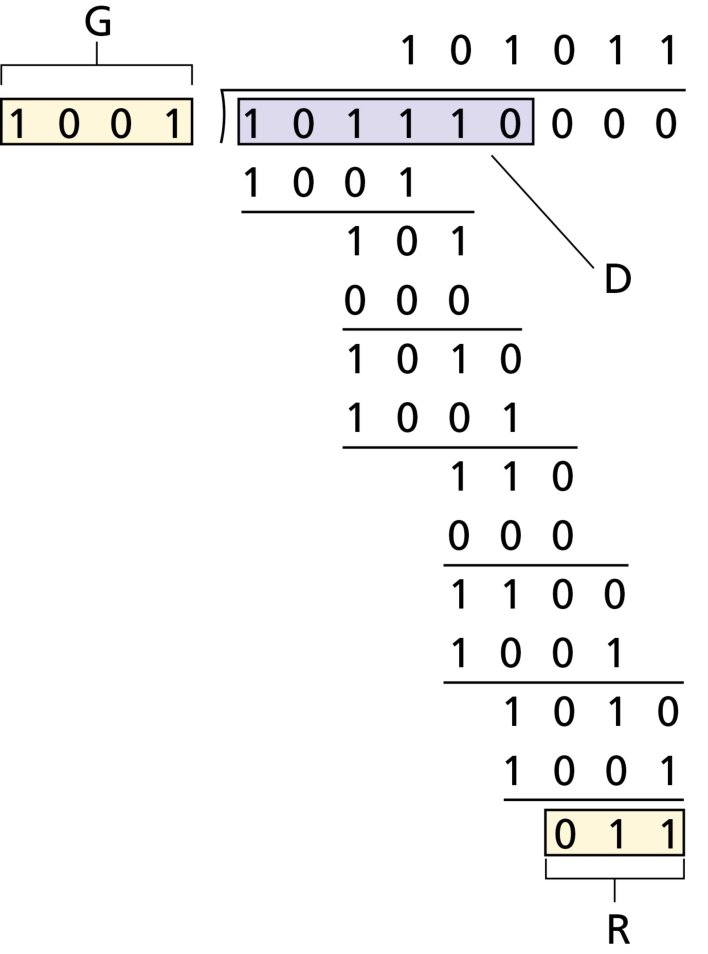

图 6.7 演示了一个完整计算示例（原书例，具体数字以本节例题为准）。发送数据 = 2ⁿ·D + FCS，其中余数（FCS）位数恒等于生成多项式最高次数 r。

CRC 的检错能力（结论直接背）： 国际标准定义了 CRC-8、CRC-16、CRC-32 等生成多项式（CRC-32 用于以太网）。每个标准都能检测 长度小于 r+1 位的所有突发错误；长度大于 r+1 位的突发错误被检出的概率约为 1-(½)ʳ；每个标准都能检测任意奇数个比特差错。发送方的 FCS 生成与接收方的 CRC 检验都由 硬件 完成，处理迅速、不影响数据传输。

海明码补充（王道 2026，408 常考纠错编码）： 海明码是最常见的 纠错编码，可纠正 1 位差错。核心概念 码距（海明距离）：两个码字对应位取值不同的比特数；编码集的最小码距 d 决定检错/纠错能力：d = c + e + 1（c 为纠错位数、e 为检错位数，且纠错能力 ≤ 检错能力）。例如码距 d = 3 时，最多能检 2 位错或纠 1 位错。编码时在信息位中加入检验位（检验位放在 2ⁱ 位置，即海明码位号 1、2、4、8…），每个数据位被若干检验位分组校验，出错后由检验方程 S₃S₂S₁ 的取值直接指出错误位号。例如信息位 1010（4 位）需 3 位检验位（2⁴ ≥ 4+3+1 满足），得到海明码 1010010；若 S₃S₂S₁ = 001 则第 1 位出错，取反即纠错。

6.3 多路访问协议（★408 高频）¶

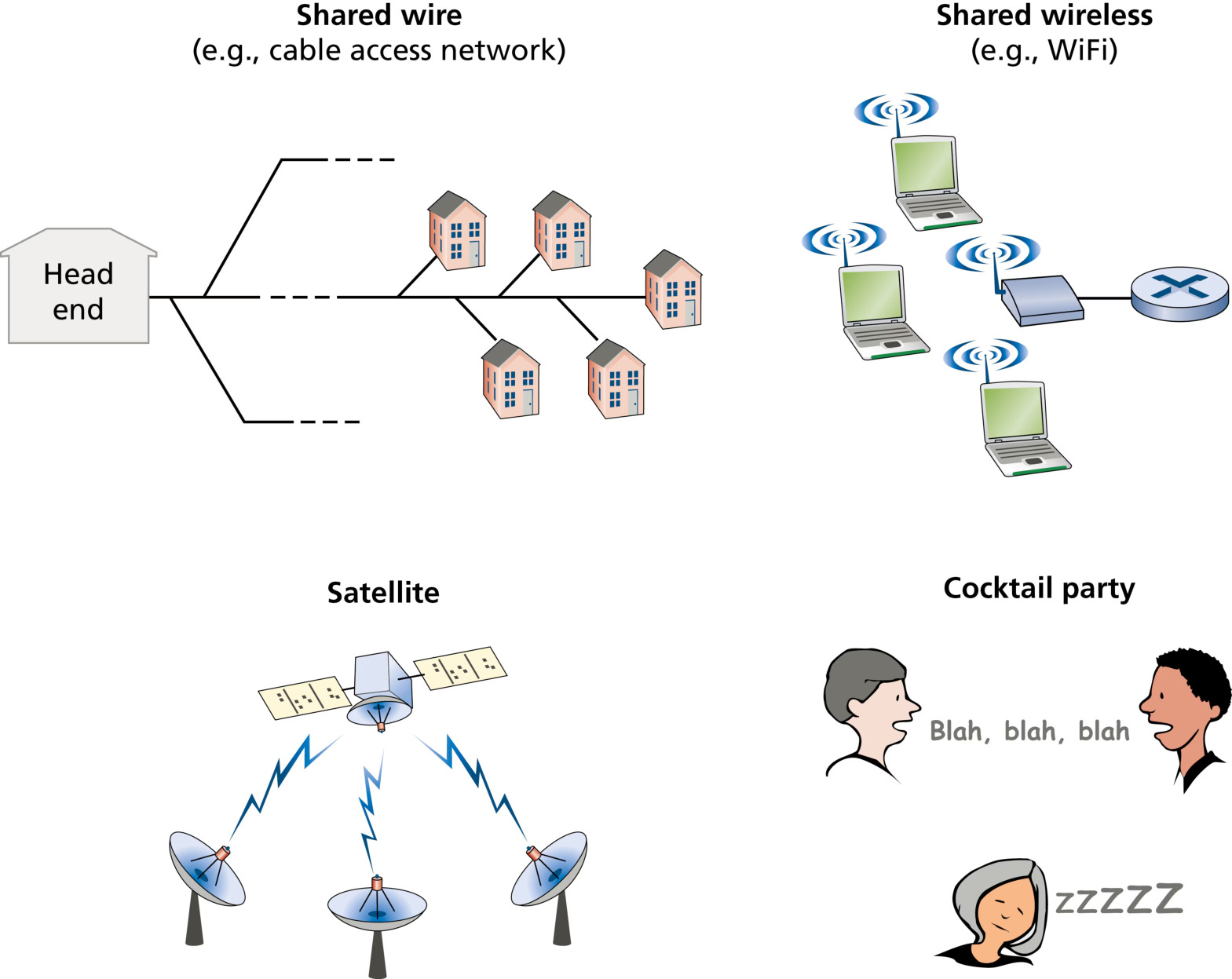

链路有两种：点对点链路（一端一个发送者、一端一个接收者，PPP、HDLC 是代表）与 广播链路（多台发送/接收节点共享同一条广播信道——任何节点发送帧时，信道向所有其他节点广播该帧的副本；以太网与无线局域网都是广播链路技术）。广播链路的核心问题是 多路访问问题（multiple access problem）：如何协调多个发送/接收节点对共享广播信道的访问？

PPP 协议（王道 2026，点对点链路的代表协议，408 常考）：点对点协议（PPP，Point-to-Point Protocol） 广泛用于拨号上网、DSL 与家庭宽带等串行点对点链路，由三部分组成：① 一个把 IP 数据报封装到串行链路的方法；② 一个用于建立、配置和测试数据链路连接的 链路控制协议（LCP）；③ 一组 网络控制协议（NCP）（每种网络层协议一个，如 IPCP 负责协商分配 IP 地址）。PPP 帧格式：标志（Flag，01111110）+ 地址（11111111）+ 控制（00000011）+ 协议（2 字节）+ 信息（IP 数据报，≤ 1500 字节）+ FCS（帧检验序列，2 或 4 字节）+ 标志。PPP 面向 字节 的透明传输采用 字节填充：信息字段中出现与标志相同的字节 0x7E 时，转换为 2 字节序列（0x7D, 0x5E）；出现 0x7D 时，转换为（0x7D, 0x5D）。PPP 只支持点对点链路、不支持多点接入；它只检错不纠错、不重传（接收方发现有差错就把帧丢弃），也不提供流量控制与拥塞控制——这些留给上层（TCP）处理。

人类类比（原书）： 鸡尾酒会上许多人共处一室交谈——大家演化出了一套礼仪：「给每个人发言机会」「别人讲话时不要打断」「不要独占话题」「提问先举手」。计算机网络同样需要 多路访问协议（multiple access protocol） 来规范节点何时、如何把帧送上共享信道。

为什么必须协调？ 两个以上节点同时发送时，所有接收者同时收到多路信号——帧 碰撞（collide），碰撞的帧互相纠缠、全部丢失，碰撞期间信道被浪费。理想的多路访问协议应满足四个特性：① 只有 1 个节点有数据时，该节点获得全部速率 R；② M 个节点都有数据时，每个节点获得平均 R/M 的速率；③ 协议 分散（decentralized）——没有单点故障的集中控制器；④ 协议简单、实现廉价。

多路访问协议可归为三大类（几乎所有协议都能归入其一）：

• 信道划分协议（channel partitioning protocols）：TDM、FDM、CDMA——把信道切分给各节点，杜绝碰撞；
• 随机访问协议（random access protocols）：ALOHA、CSMA、CSMA/CD、CSMA/CA——节点以全速率发送，碰撞后按规则重传；
• 轮转协议（taking-turns protocols）：轮询、令牌传递——轮流获得发送权，消除碰撞与空时隙。

信道划分协议：TDM、FDM 与 CDMA¶

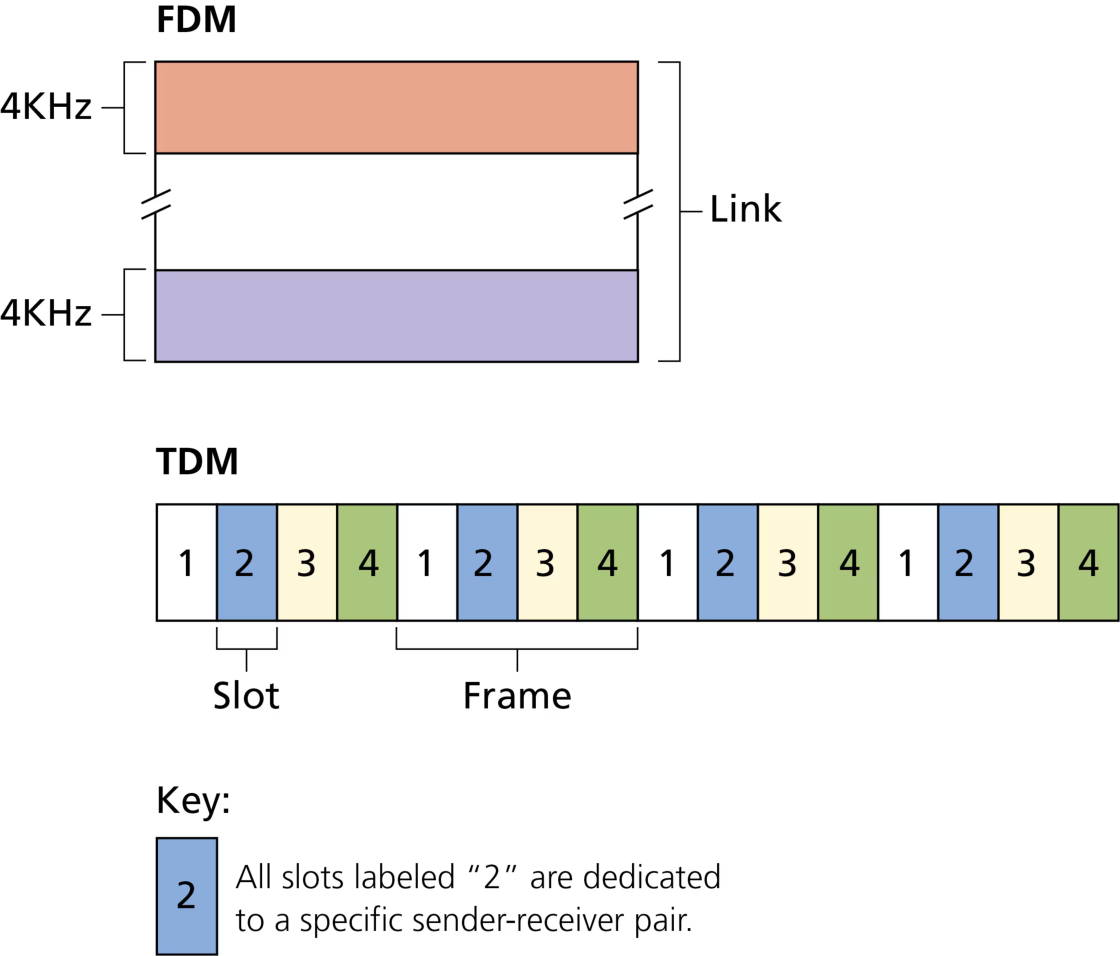

时分复用（TDM）：把时间划分为固定时长的 时帧（frame），每帧再划分为 N 个 时隙（slot），每个时隙固定分配给一个节点。节点只在属于自己的时隙发送。TDM 消除了碰撞且绝对公平（每节点获得 R/N 的专用速率），但两大缺点：① 即使只有自己是唯一活跃节点，也仅能以 R/N 的平均速率发送；② 即使只有自己要发，也必须等待属于自己的时隙——「聚会上唯一有话要说的人却必须按顺序等」。

频分复用（FDM）：把信道频谱划分为 N 个频带（每个带宽 R/N），每个频带固定分配给一个节点。FDM 与 TDM 优缺点相同：无碰撞、公平，但单节点也被限制在 R/N。TDM/FDM 广泛用于蜂窝、WiFi、蓝牙、卫星系统以及电缆接入网。

码分多址（CDMA，Code Division Multiple Access）：与前两者都不同——TDM 分时、FDM 分频，CDMA 分码：给每个节点分配一个唯一的 码片序列（chip sequence），节点用它编码发送的数据比特。精心设计的码片序列使 不同节点可同时发送，接收方仍能正确解出各发送方的数据（前提是知道发送方的码片序列）。CDMA 曾是有线/无线网络的基础技术，现已主要被更先进技术取代，但 码片内积计算仍是 408 经典题型。

CDMA 编码规则（王道 2026）： 把每个比特时间再划分为 m 个短时间槽（码片 chip，常用 m = 64 或 128）。发送比特 1 时发送自己的码片序列，发送比特 0 时发送码片序列的 反码。为方便计算，把码片中的 0 写为 -1、1 写为 +1。码片序列须满足 正交性：任意两站码片向量 S、T 的 规格化内积为 0（S·T/m = 0）；S 与自身的规格化内积为 1；S 与反码的规格化内积为 -1。

CDMA 解码示例（408 常考）： A 站码片 (-1 -1 -1 +1 +1 -1 +1 +1)，B 站码片 (-1 -1 +1 -1 +1 +1 +1 -1)。A 向 C 发 1（发送向量 S），B 向 C 发 0（发送 -T = (+1 +1 -1 +1 -1 -1 -1 +1)），两向量在公共信道 线性相加：S + (-T) = (0 0 -2 +2 0 -2 0 +2)。C 站解码 A：S·(S-T)/8 = [(-1×0)+(-1×0)+(-1×-2)+(1×2)+(1×0)+(-1×-2)+(1×0)+(1×2)]/8 = 8/8 = 1，即 A 发的是 1；解码 B：T·(S-T)/8 = -1，即 B 发的是 0。原理：其他站的信号在内积中被正交性过滤掉，只剩目标站的分量。

随机访问协议：ALOHA 与 CSMA¶

随机访问协议（random access protocol） 的思想：发送节点 总是以信道全速率 R 发送；发生碰撞后，每个碰撞节点 独立随机等待 一段时间再重传，直到帧无碰撞地通过。随机等待使碰撞节点不会同步重发而永续碰撞。核心思想：胜利者通过争用获得信道，故又称争用型协议。

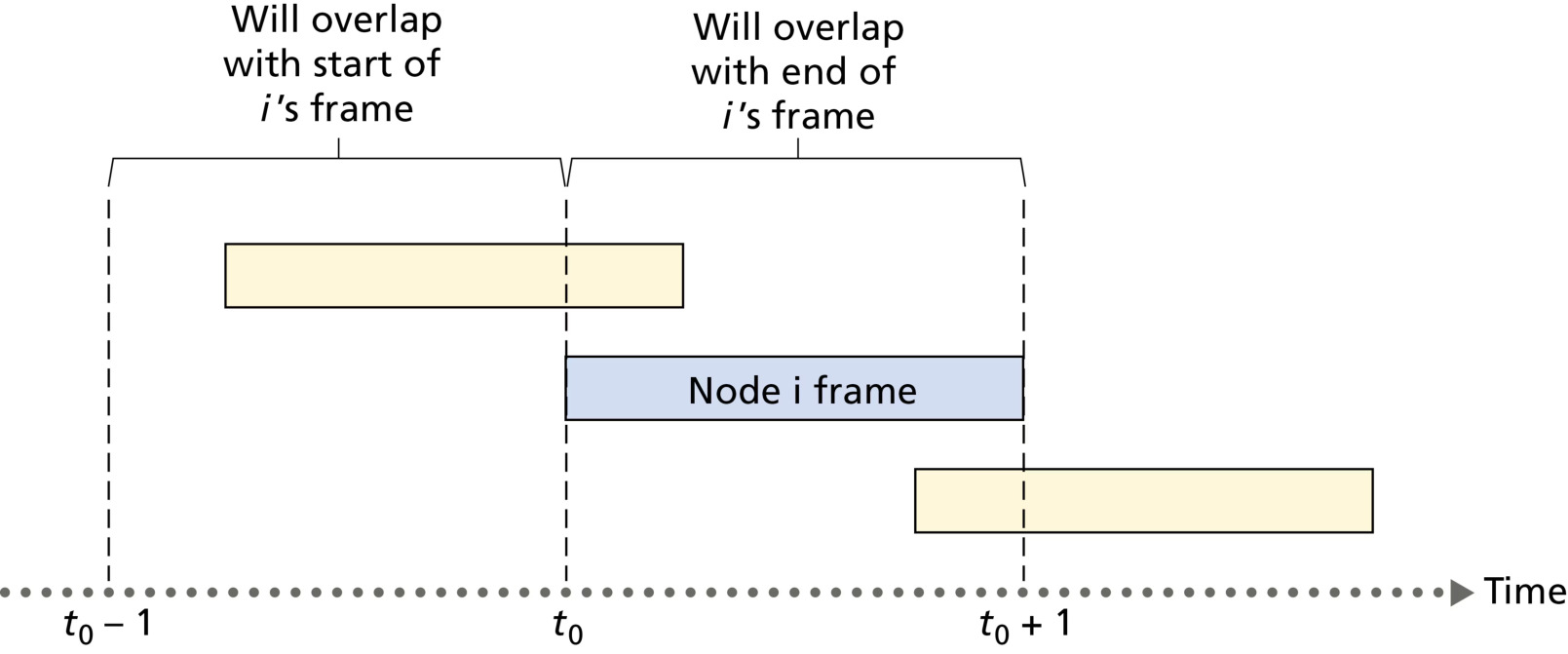

纯 ALOHA（pure ALOHA）：节点有帧立即发送整个帧；发生碰撞则等一个帧传输时间后以概率 p 重传、以概率 1-p 再等。完全不检测信道，冲突概率大。一个帧要发送成功，需在 2 倍帧传输时间（该帧传输期间 ± 一个帧时间）内没有其他节点开始发送，因此纯 ALOHA 的最大效率（长期成功时隙比例）只有：

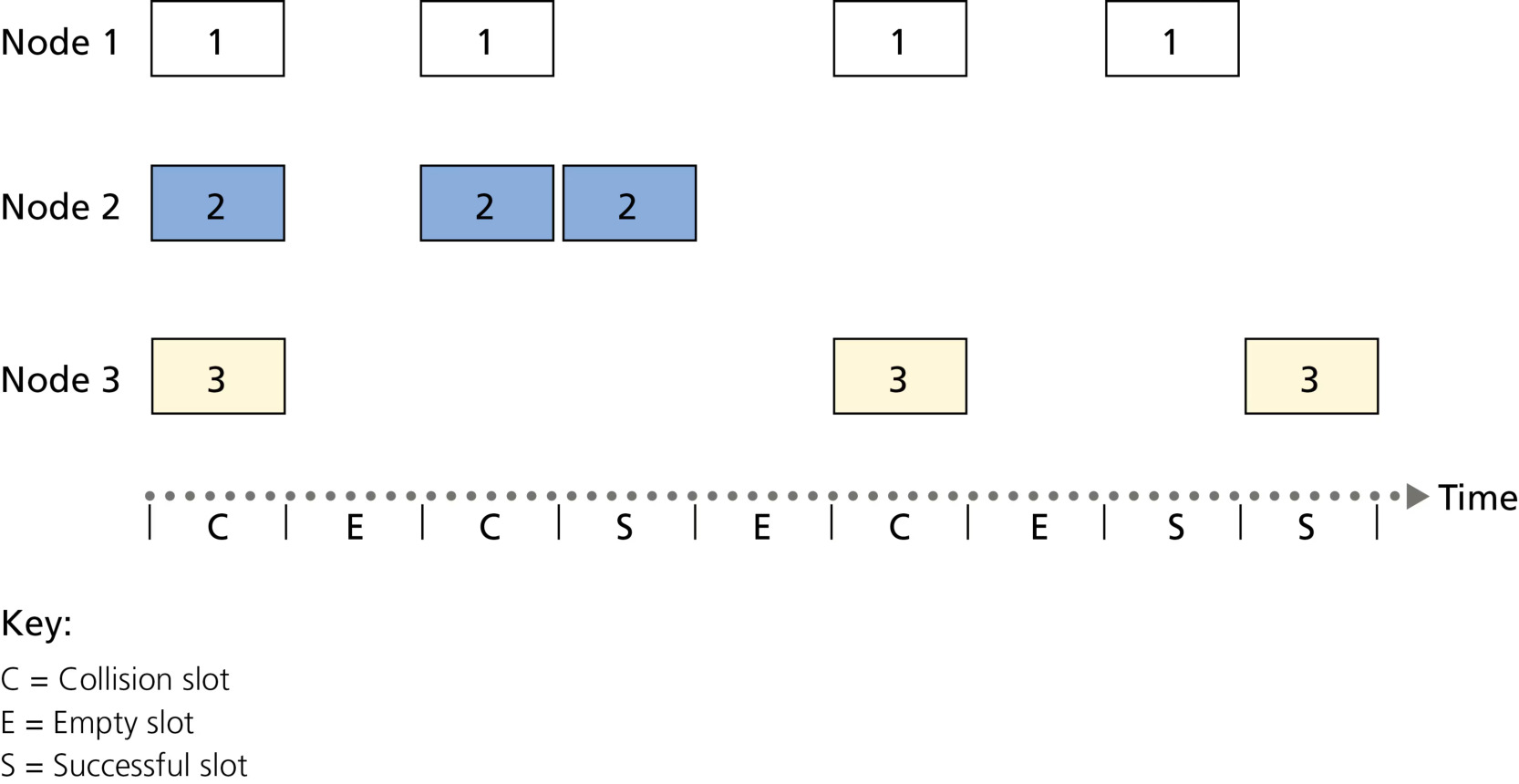

时隙 ALOHA（slotted ALOHA）：把时间划分为等长时隙，节点 只能在时隙开始时 发送整个帧；碰撞后每个后续时隙以概率 p 重传。因为只要求「一个帧时间内没有其他节点开始发送」，成功概率翻倍：

结论（408 填空常考）：时隙 ALOHA 最大效率 1/e ≈ 37%，纯 ALOHA 只有 1/(2e) ≈ 18%——时隙 ALOHA 恰好是纯 ALOHA 的两倍，这就是「同步付出的代价换来的回报」。推导思路：N 个活跃节点、每节点每时隙以概率 p 发送时，成功时隙概率 = N·p·(1-p)^(N-1)，在 p = 1/N 处取最大，N→∞ 时趋于 1/e。

载波监听多路访问（CSMA，Carrier Sense Multiple Access） 改进 ALOHA：发送前 先听再说（载波监听 carrier sensing）——先检测信道是否忙，忙则等待；边说边听（碰撞检测）——发送过程中也监听，发现干扰就停止。这两种人类谈话礼仪对应 CSMA 家族的两个核心机制。但为什么都做了载波监听还会碰撞？ 因为 传播时延：B 的比特在介质上传播需要时间，D 开始发送时 B 的比特还没到 D，D 误以为信道空闲。

CSMA 三种变体（王道 2026 归纳，408 常考辨析）：

CSMA/CD：载波监听多路访问/冲突检测（★核心）¶

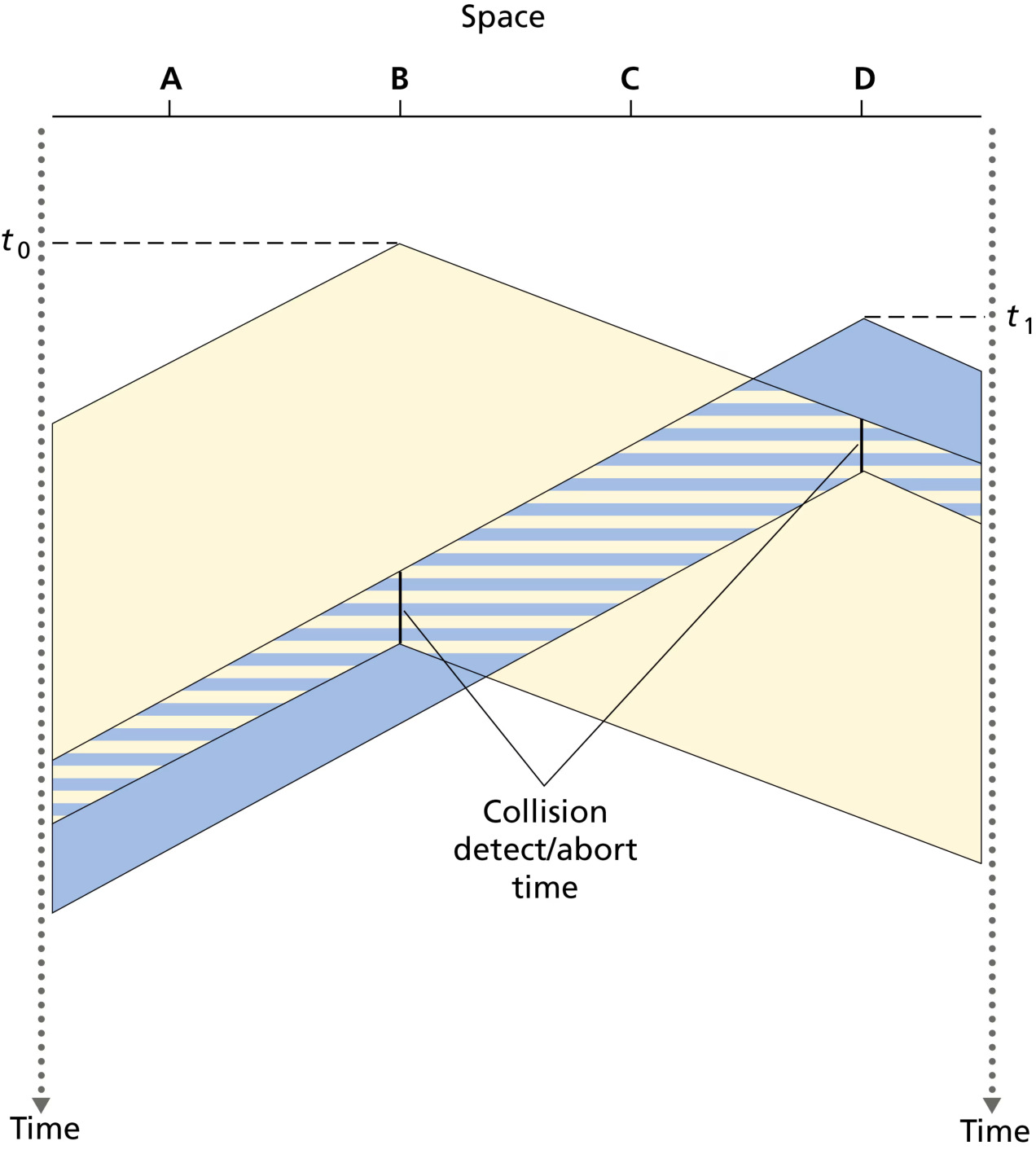

CSMA/CD（CSMA with Collision Detection） 在 CSMA 基础上加入 冲突检测：适配器边发送边检测信道电压变化，一旦检测到碰撞立即停止发送（避免继续浪费信道传完损坏的帧），随机等待后重试。适用于 总线形网络或半双工网络；全双工网络收发用两条独立信道、不会碰撞，不需要 CSMA/CD。

核心概念②：多路访问协议（CSMA/CD） —— CSMA/CD 的工作流程八字口诀「先听后发，边听边发，冲突停发，随机重发」；其定量核心是 争用期（冲突窗口）2τ、最短帧长 = 2τ×R、二进制指数退避 三件套。这是 408 高频考点区（高频考点，考频 6 次：2023#36、2019#36、2016#36、2009#37、2015#36、2013#36；大题 2010#47、2022#47），所有计算都从这里展开。

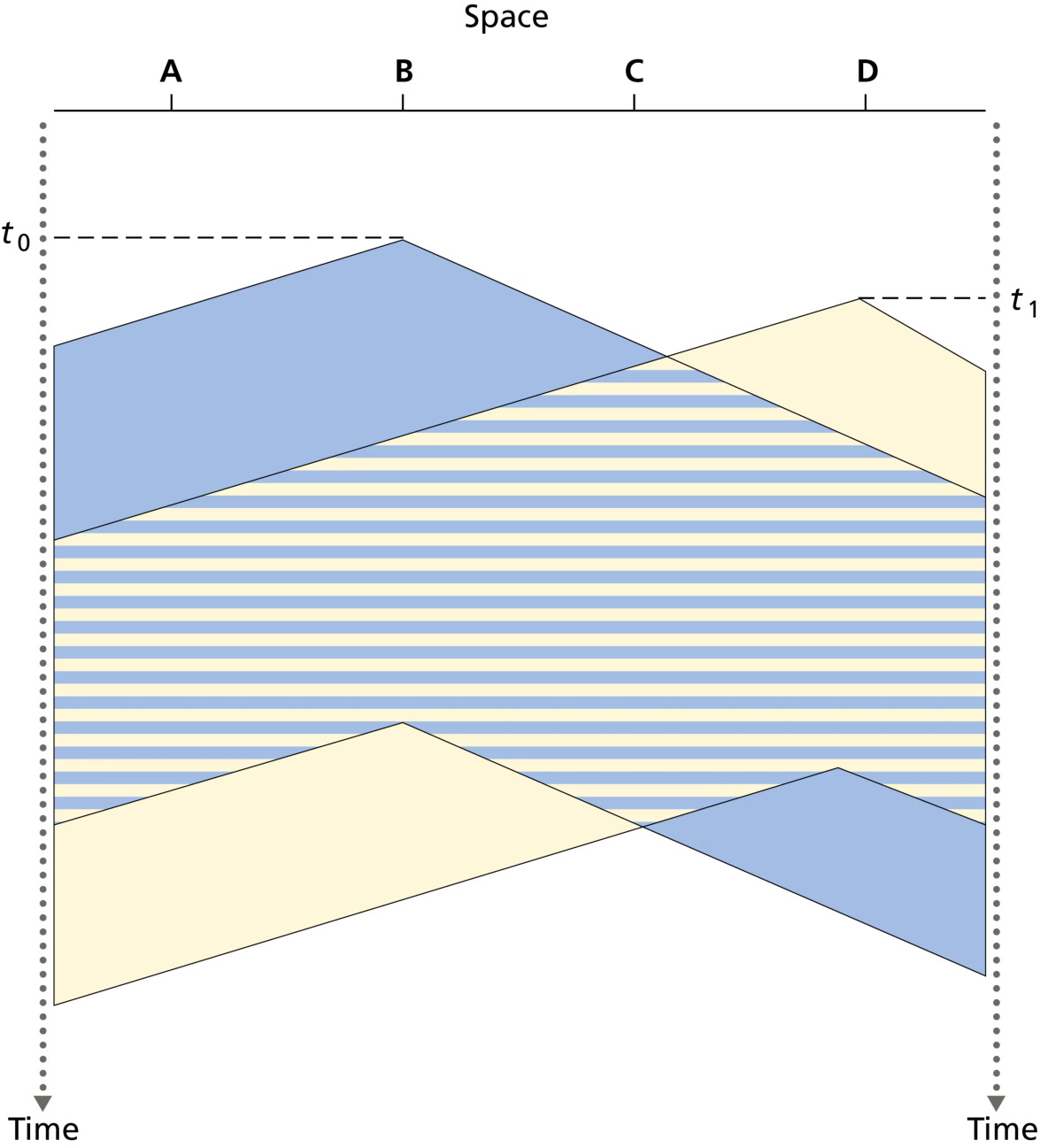

① 争用期（contention period）与传播时延的关系。 电磁波在总线上传播速率有限，当某站检测到信道空闲时，信道 不一定真的空闲——另一端的帧可能还在路上。设 τ 为 单程端到端传播时延：A 在 t=0 发送，B 在 t=τ-δ 时误判空闲而发送，t=τ-δ/2 处两信号碰撞，B 在 t=τ 检测到碰撞，A 在 t=2τ-δ 才检测到碰撞。因此 A 从开始发送到最晚得知碰撞，最多需经过 2τ——这个端到端往返传播时延 2τ 称为 争用期（又称冲突窗口）。每个站在发送后的一小段时间内存在碰撞可能，只有经过争用期 2τ 仍未检测到碰撞，才能确定本次发送不会碰撞。

② 最短帧长（408 计算核心）。 若某站发送一个很短的帧，发送完之前未检测到碰撞，但该帧在到达目的站前与其他站的帧碰撞——目的站收到损坏帧后丢弃，发送站却因已发完而不知情、不会重传。为防止这种情况，以太网规定：在争用期 2τ 内应能发送的数据长度，即最短帧长：

等价表述：发送帧的时间 ≥ 争用期（发送时间 = 帧长/速率）。若发送完之前就发生碰撞，则发送方一定能检测到；凡长度小于最短帧长的帧，都是因冲突而异常中止的无效帧，接收方应立即丢弃。10 Mb/s 以太网：争用期定为 51.2 μs，在争用期内可发送 512 bit = 64 B，故最短帧长为 64 B；若数据字段不足 46 B（64 = 6 + 6 + 2 + 46 + 4），MAC 子层在数据字段后加填充字段补齐。设计关系（反向运用）：数据传输速率提高 → 发送帧的时间缩短 → 需 增大最短帧长 或 缩短网段长度（减小 τ） 来保持「发送时间 ≥ 争用期」。

③ 二进制指数退避（binary exponential backoff）。 碰撞后若立即重发必然再次碰撞。以太网用 截断二进制指数退避算法 确定重传时机（王道 2026）：

1. 基本退避时间取 争用期 2τ；
2. 从集合 {0, 1, …, 2ᵏ-1} 中随机取数 r，其中 k = min(重传次数, 10)；重传推迟时间 = r × 2τ；
3. 重传 16 次仍不成功，认为网络过拥塞，放弃该帧并向高层报错（易忽略条件）。

效果：重传次数越多，随机数取值范围按 2 的幂指数扩大，平均等待时间动态增大，降低再次冲突概率、利于系统稳定。例：第 1 次冲突后 r ∈ {0,1}（等待 0 或 2τ）；第 2 次冲突后 r ∈ {0,1,2,3}（等待 0、2τ、4τ 或 6τ）；以此类推，k 最大封顶 10。另外：以太网规定帧间最小间隔为 9.6 μs（相当于发送 96 bit 的时间），让刚收到帧的站点清理接收缓存。

CSMA/CD 适配器工作流程（归纳）： ① 从网络层获得分组，封装成帧放入适配器缓存；② 若信道忙则持续检测，直至信道空闲；若在 9.6 μs 内信道保持空闲，则发送该帧；③ 发送过程中继续检测信道；④ 发送成功：争用期内未检测到碰撞，该帧必然发送成功；发送失败：争用期内检测到碰撞，立即停止发送，执行退避算法，随机等待后回到步骤 ②。

CSMA/CD 效率（了解）：设 τ 为信号在任意两适配器间传播的最大时间，t_trans 为传输一个最大长度帧的时间，则

当 τ → 0 时效率 → 1（无传播时延，碰撞立即被感知、信道不浪费）；当 τ 很大时效率趋近于 0（帧被碰撞浪费的比例上升）。

CSMA/CA 与 802.11 无线局域网（RTS/CTS、NAV、隐藏站）¶

无线局域网不能直接搬用 CSMA/CD，原因有二（王道 2026）：① 无线适配器接收信号强度远小于发送信号强度、且动态范围很大，实现冲突检测硬件代价过高；② 并非所有站点都能听见对方——存在 隐蔽站（hidden station）问题，冲突检测机制无法检测到所有冲突。因此 IEEE 802.11 定义了 CSMA/CA（CSMA with Collision Avoidance）：把「冲突检测」改为「冲突避免」——冲突避免并非完全避免冲突，而是尽量降低冲突概率，因为 802.11 站点一旦开始发送帧就会完整发送（无法边发边停），长帧在冲突时浪费严重。

802.11 的关键机制（408 高频，考频 5 次：2017#35、2020#37、2018#35、2011#36、2024#36）：

① 链路层确认（ARQ）：无线信道误码率高，802.11 每发完一帧必须等接收方回 ACK 才能发下一帧（停等式的可靠传输）。

② 帧间间隔（IFS，InterFrame Space）：站点检测到信道空闲后，还要等待一段很短时间（继续监听）才能发送。按帧类型分三种：SIFS（短 IFS） 最短，用于 ACK、CTS、分片后的数据帧及响应 AP 探询的帧；PIFS（点协调 IFS） 中等，PCF 方式使用；DIFS（分布式协调 IFS） 最长，DCF 方式下发送数据帧与管理帧。

③ 虚拟载波监听与 NAV：源站把它要占用信道的持续时间（含目的站回 ACK 的时间）通知所有其他站，其他站在该时间内停止发送——网络分配向量（NAV，Network Allocation Vector） 指出信道忙的持续时间。其他站并未真正监听信道，而是因收到通知才不发送，故称「虚拟载波监听」。

④ RTS/CTS 信道预约（处理隐蔽站问题）：源站发送数据前先监听信道，信道空闲则等待 DIFS 后广播 RTS（Request To Send） 控制帧（含源地址、目的地址、所需持续时间）；AP 正确收到 RTS 且信道空闲则回 CTS（Clear To Send） 控制帧；源站收到 CTS 后等待 SIFS 发送数据帧；AP 正确收到数据后等待 SIFS 回 ACK。CTS 有两个目的：给源站明确的发送许可、指示其他站在预约期内不要发送。隐蔽站 B 虽听不见 A 的 RTS，却能听见 AP 的 CTS——据 CTS 中的持续时间设置 NAV，从而避免与 A 的通信碰撞。NAV 取值：RTS 帧中填写的持续时间 = SIFS + CTS + SIFS + 数据帧 + SIFS + ACK；CTS 帧中填写的持续时间 = SIFS + 数据帧 + SIFS + ACK。

⑤ CSMA/CA 退避：与 CSMA/CD 的退避略不同，第 i 次退避在 {0, …, 2^i - 1} 个时隙（slot）中随机选择（i 从 1 计），时隙范围最大到 255（第 6 次退避）后不再增加，不同于 CSMA/CD 的 1023。只有「信道空闲且是第一个要发送的帧」才不用退避，其他情况（检测到信道忙后发送、每次重传、每次成功发送后发下一帧）都必须退避。

CSMA/CD 与 CSMA/CA 的区别（408 常考对比）：① CSMA/CD 能检测冲突（边发边听、电压变化判定），CSMA/CA 发送时不能检测冲突、只能尽量避免；② 传输介质不同——CSMA/CD 用于总线形以太网（有线），CSMA/CA 用于 802.11 无线局域网；③ 检测方式不同——CSMA/CD 靠电压变化检测，CSMA/CA 靠能量检测、载波检测、混合检测三种方式判断信道空闲；④ 前者冲突后停止发送，后者发送后等待确认、未收到 ACK 则重传。

802.11 帧结构（王道 2026，408 考三地址）：802.11 数据帧由 MAC 首部（30 字节）、帧主体（数据，≤ 2312 字节）、FCS（4 字节）组成。MAC 首部最重要的 4 个地址字段（地址 4 用于自组网络），由帧控制字段的「去往 AP / 来自 AP」决定：

记忆要点：地址 1、2 是无线信道两端的接收/发送地址；地址 3 存放「真正的」目的或源地址。站发往 AP 时，接收地址（地址 1）是 AP 而非目的站，故地址 3 存放目的站 MAC；AP 发往站时，发送地址（地址 2）是 AP 而非源站，故地址 3 存放源站 MAC。

802.11 组成补充（王道 2026）：802.11 使用星形拓扑，中心为 接入点（AP，Access Point）。最小构件是 基本服务集（BSS，Basic Service Set） = 一个 AP + 若干移动站；AP 需配置 ≤ 32 字节的服务集标识符（SSID）与一个信道；多个 BSS 经 分配系统（DS） 连成 扩展服务集（ESS）。802.11 定义两个 MAC 子层：DCF（分布式协调功能） 无中心控制、各站争用信道（默认方式、必须实现）；PCF（点协调功能） 由 AP 集中控制、类似轮询提供无争用服务（可选、很少用）。

轮转协议：轮询与令牌传递¶

随机访问协议拥有「单节点活跃时获得全部速率」的特性，却做不到「多节点活跃时每个节点接近 R/M」。轮转协议（taking-turns protocols） 弥补这一缺陷：

轮询（polling）：指定一个 主节点（controller） 以循环方式轮询每个从节点，允许被轮询节点最多发送一定数量帧。轮询消除了碰撞与空时隙，效率高；缺点是 轮询时延（通知节点可以发送所需的时间）与 单点故障（主节点失效则整个信道瘫痪）。蓝牙（7.5.1 节）是轮询协议的例子。

令牌传递（token passing）：没有控制器，一个特殊的短帧 令牌（token） 按固定顺序在节点间传递。收到令牌的节点：有帧要发则持有令牌发送（最多一定数量帧）后把令牌传给下一节点；无帧要发则立即转发令牌。令牌传递分散且高效；但节点故障可摧毁整个信道，节点若忘记释放令牌则需恢复过程。典型实现：FDDI（光纤分布式数据接口）与 IEEE 802.5 令牌环。令牌环特点（王道）：令牌只有一个 → 同一时刻只有一个节点在传输 → 不会发生冲突；适合 负载重 的广播信道（负载重时随机访问冲突概率大，令牌传递反而稳定高效）；站点收到自己发出去的帧后不再转发、重新产生令牌。408 常考结论：令牌传递协议既不共享时间也不共享频率，它通过「限定唯一发送权」把广播信道变成逻辑上的点对点信道。

DOCSIS：电缆接入网的链路层协议¶

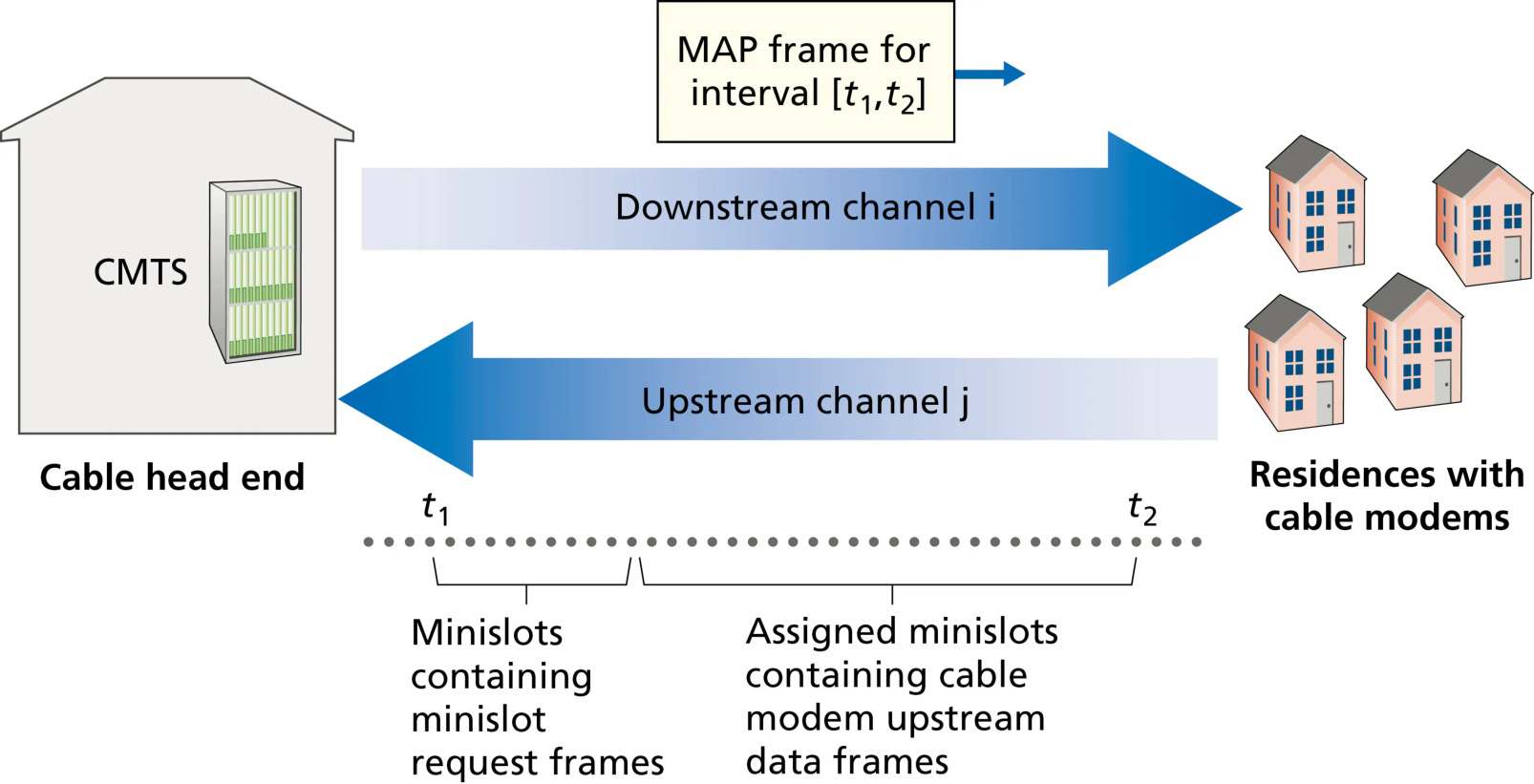

电缆接入网（1.2 节 HFC）是三类多路访问协议的绝佳综合案例。DOCSIS（Data-Over-Cable Service Interface Specifications） 规范电缆数据网络架构：用 FDM 把下行（CMTS→调制解调器）与上行（调制解调器→CMTS）分成多个频率信道；每个信道都是广播信道。下行 只有 CMTS 一个发送者，无多路访问问题；上行 多台电缆调制解调器共享同一频率信道，可能碰撞。

上行的协调机制：每个上行信道按时间划分为时隙序列（TDM 式），其中一部分 微时隙（mini-slot） 专门用于调制解调器发送 微时隙请求帧——这些请求帧 以随机访问方式 发送，可能互相碰撞。调制解调器无法监听上行信道，通过「在下行控制消息中是否收到分配响应」推断请求是否碰撞；碰撞后用 二进制指数退避 推迟重发。CMTS 通过下行信道发送 MAP 控制消息 显式授予各调制解调器在特定微时隙的发送权，被分配的微时隙内保证无碰撞。一句话总结：一个 DOCSIS 电缆接入网里，FDM（频分）、TDM（时隙）、随机访问（微时隙请求）、集中分配（MAP 授权）四种机制并存。

6.4 交换局域网（★408 高频）¶

交换局域网（switched LAN） 由工作在链路层的 交换机（switch） 互连而成：交换机交换链路层帧（而非网络层数据报）、不识别网络层地址、不使用路由算法。图 6.15 是典型机构网络：四台交换机连接三个系、两台服务器与一台路由器。

本节的脉络：MAC 地址与 ARP（6.4.1）→ 以太网（6.4.2）→ 交换机（6.4.3）→ VLAN（6.4.4）。

链路层地址与 ARP（★核心）¶

核心概念③：MAC 地址与 ARP —— 主机与路由器接口同时拥有网络层地址（IP）与链路层地址（MAC）。MAC 地址 扁平、全球唯一、与位置无关（像身份证号）；IP 地址 层次、随位置变化（像邮政编码）。ARP 负责把同一子网内的 IP 地址解析为 MAC 地址——广播请求、单播响应、表项自动老化。这是 408 高频考点（高频考点：ARP 解析流程、跨网段经默认网关、2016#36/2022#47 等），务必把「帧的目的 MAC 填什么」彻底搞清楚。

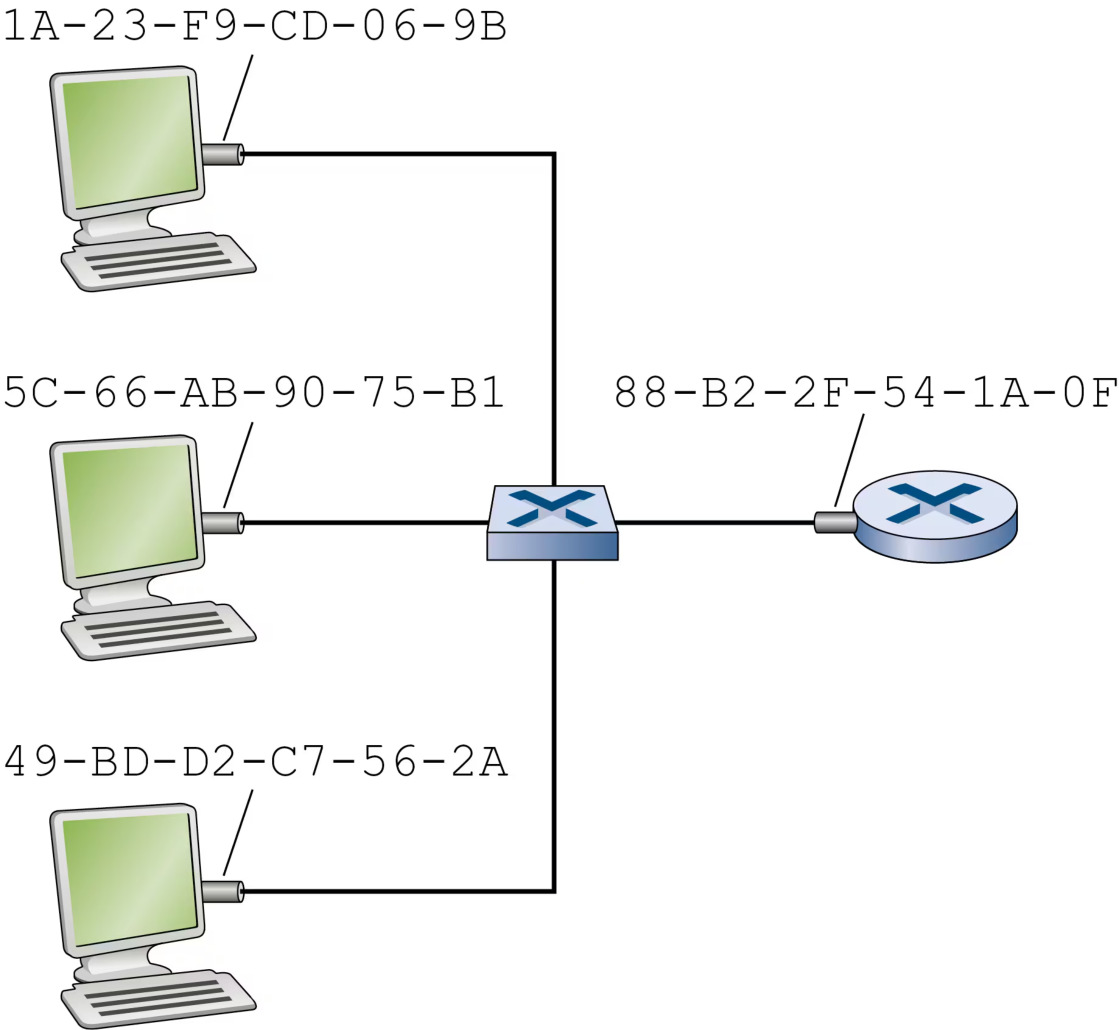

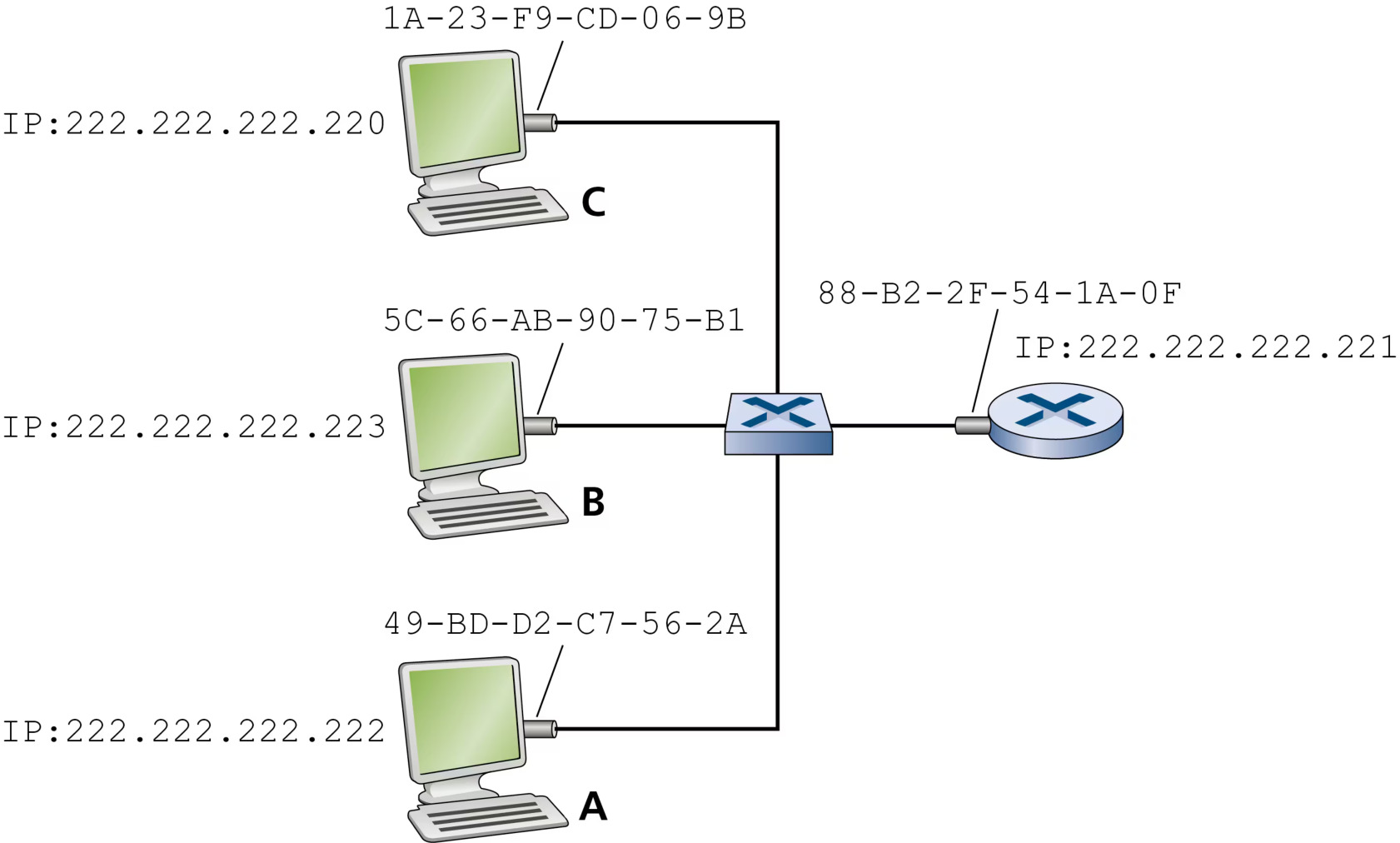

MAC 地址（链路层地址 / LAN 地址 / 物理地址）：注意——不是主机/路由器拥有 MAC 地址，而是它们的 适配器（网络接口） 拥有 MAC 地址；多接口设备（路由器）就有多个 MAC 地址。链路层交换机与主机/路由器相连的接口没有 MAC 地址——交换机对主机透明，主机不必把帧显式寻址到中间的交换机（图 6.16）。MAC 地址长 48 位（6 字节），共 2⁴⁸ 种可能，用十六进制表示（每字节一对十六进制数），如 02-60-8c-e4-b1-21（高 24 位为厂商代码，低 24 位由厂商分配）。IEEE 管理 MAC 地址空间：厂商付费购买一段地址空间（固定前 24 位，自行组合后 24 位），保证全球唯一。

MAC 地址 vs IP 地址（408 经典辨析）：

为什么需要两层地址？（原书「保持层独立」要点）① LAN 被设计为支持任意网络层协议（IP、IPX、DECnet），若适配器用 IP 地址，就不能方便地支持其他网络层协议；② 若用网络层地址，适配器移动或上电时须重配置；③ 若适配器不用任何地址、把所有帧都上交网络层检查，主机会被 LAN 上每个帧中断（包括发给别人的帧）。结论：各层需要自己的地址方案——应用层主机名、网络层 IP、链路层 MAC。

适配器收帧规则：发送适配器把目的 MAC 插入帧的目的地址字段；接收适配器检查目的 MAC 是否与自己匹配——匹配则抽出数据报上交协议栈，不匹配则 丢弃（不打扰上层）。需要发给所有适配器的帧使用 广播地址 FF-FF-FF-FF-FF-FF（48 位全 1）。

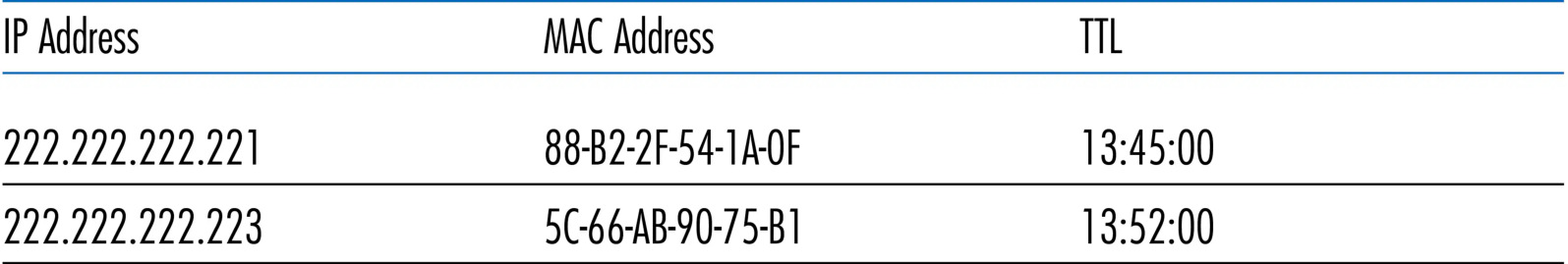

ARP（Address Resolution Protocol，RFC 826）：把同一局域网内的 IP 地址解析为 MAC 地址——相当于链路层的 DNS（DNS 把全球范围内的主机名解析为 IP，ARP 只解析同一子网内的 IP→MAC；跨地域解析会出错）。每个主机与路由器内存中都维护 ARP 表（IP 地址 ↔ MAC 地址映射 + TTL 生存时间，典型 20 分钟超时删除），表不保证包含子网上所有主机。

ARP 解析流程（同子网）：

1. 查表：发送主机先查自己的 ARP 表，命中则直接使用映射；
2. 广播请求：未命中则构造 ARP 请求分组（含发送方 IP/MAC、目标 IP、目标 MAC 为空），封装进目的 MAC 为广播地址 FF-FF-FF-FF-FF-FF 的帧，广播到子网所有适配器；
3. 单播响应：每个适配器把 ARP 分组交给本机 ARP 模块，检查目标 IP 是否与自己匹配；唯一匹配的主机回送 ARP 响应分组（含自己的 IP-MAC 映射），封装进普通（单播）帧 发给请求方；
4. 更新表：请求方收到响应后更新 ARP 表，然后构造目的 MAC 为该主机的帧发送 IP 数据报。

为什么请求要广播、响应却单播？ 请求方不知道目标 MAC，只能广播询问「谁是这个 IP」；响应方已经知道请求方的 MAC（从请求帧的源地址字段），直接单播即可。ARP 即插即用：表自动建立、无需管理员配置；主机离开子网后其表项最终超时删除。ARP 属于哪一层？ ARP 分组封装在链路层帧中、架构上位于链路层之上，却同时含链路层与网络层地址——ARP 是跨越链路层与网络层边界的协议，不严格属于任何一层（408 若考归属，通常答「链路层与网络层之间的协议」）。

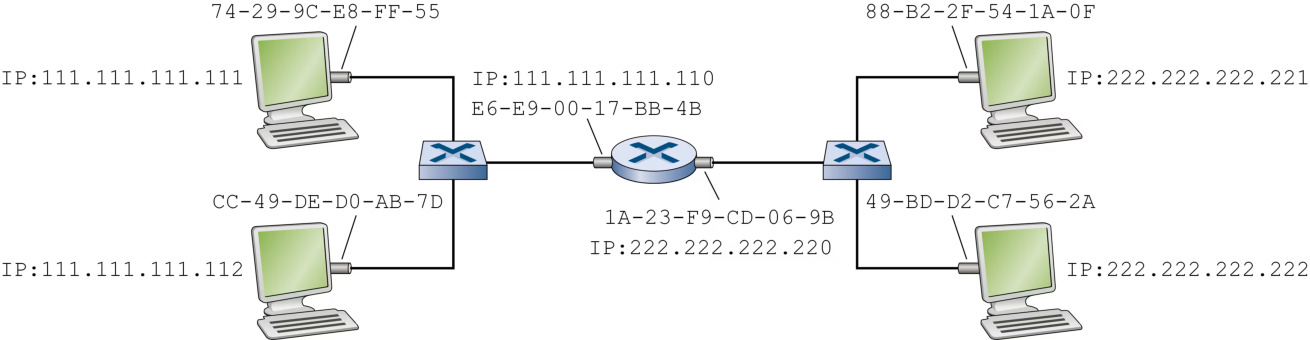

跨网段 ARP：经默认网关转发（408 大题高频素材）。 图 6.19 中两个子网（子网 1：222.222.222.0/24，子网 2：222.222.223.0/24）经路由器互联，路由器两个接口各有一个 IP、一个 ARP 模块、一个适配器。

主机 A（222.222.222.221）向子网 2 的主机 B（222.222.223.222）发送数据报时，帧的目的 MAC 地址绝不能填 B 的 MAC——那样的话子网 1 上没有任何适配器匹配该目的地址，帧会「静默死亡」。正确流程：

1. 判网：A 用目的 IP 与自身子网掩码按位与，发现 B 不在同一子网；
2. 查网关 ARP：数据报必须先送到 默认网关——路由器面向子网 1 的接口（222.222.222.220）。A 用 ARP 解析该路由器接口 IP 对应的 MAC（查表或广播请求）；
3. 封装第一跳：A 把数据报封装进 目的 MAC = 网关接口 MAC 的帧，发送到子网 1；
4. 路由器转发：路由器收帧（目的 MAC 匹配自己）→ 解封装取出数据报 → 查转发表确定出接口（子网 2 方向接口 222.222.223.220）；
5. 第二跳 ARP：路由器在该接口上再用 ARP 解析 B 的 MAC（查自己的 ARP 表或广播请求）；
6. 封装第二跳：路由器把数据报封装进 目的 MAC = B 的 MAC 的新帧，发送到子网 2，B 收到。

要点：跨网段时 帧的目的 MAC 是下一跳路由器接口的 MAC，而不是最终目的主机的 MAC；IP 数据报首部的目的 IP 始终是最终目的主机，逐跳不变。每一跳路由器都要把数据报重新封装成新的链路层帧（重新填源/目的 MAC）——这就是「IP 地址端到端不变、MAC 地址逐跳改变」的经典结论。

以太网：帧格式与技术演进¶

以太网（Ethernet） 是统治有线局域网的技术：自 1970 年代中期 Metcalfe 与 Boggs 发明以来，以太网击败令牌环、FDDI、ATM 等对手，持续进化（速率提升三个数量级、介质多样化、交换式以太网成为主流），帧格式近 50 年未变——这是以太网标准唯一不变的「中心」。早期以太网用同轴总线（广播 LAN），后来用 集线器（hub） 星形拓扑（集线器是物理层设备，收到比特就向所有其他接口重发，仍是广播 LAN、仍会碰撞），2000 年代后被 交换机 取代。

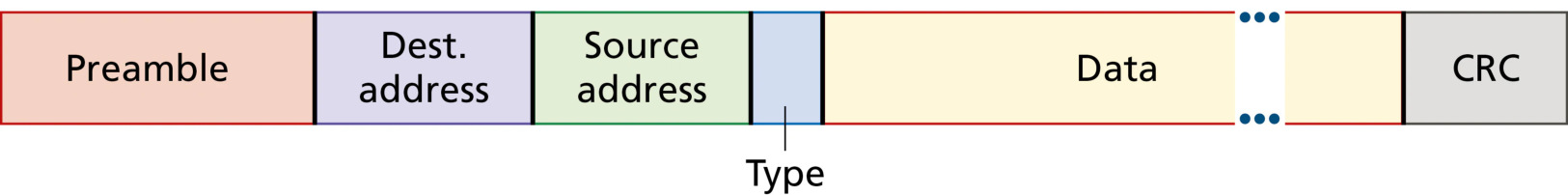

以太网 V2 帧格式（408 必背）：

帧长关系（408 计算常考）：最短帧长 64 B = 6 + 6 + 2 + 46 + 4（由 CSMA/CD 争用期决定）；最大帧长 1518 B = 6 + 6 + 2 + 1500 + 4。前导码 8 字节不计入 64/1518 B；填充字段由 IP 数据报首部长度字段识别并剥离。以太网 不需要帧结束定界符：帧间有 9.6 μs 间隙，接收方找到帧开始定界符后，后续连续比特流都属于同一帧；且以太网用曼彻斯特编码，发完一帧后网卡电压不再跳变，接收方据此定位帧尾（违规编码思想）。

以太网的服务模型（408 常考）：① 无连接（connectionless）——发送前不与接收方握手；② 不可靠（unreliable）——接收方 CRC 通过不回 ACK、失败只丢弃不告警，发送方不知道帧是否到达。丢弃的帧造成的数据缺口由高层处理：UDP 应用会看到缺口，TCP 则不确认这些数据、触发重传（重传的「新」帧对以太网来说与全新帧无异）。无连接 + 不可靠让以太网简单廉价。

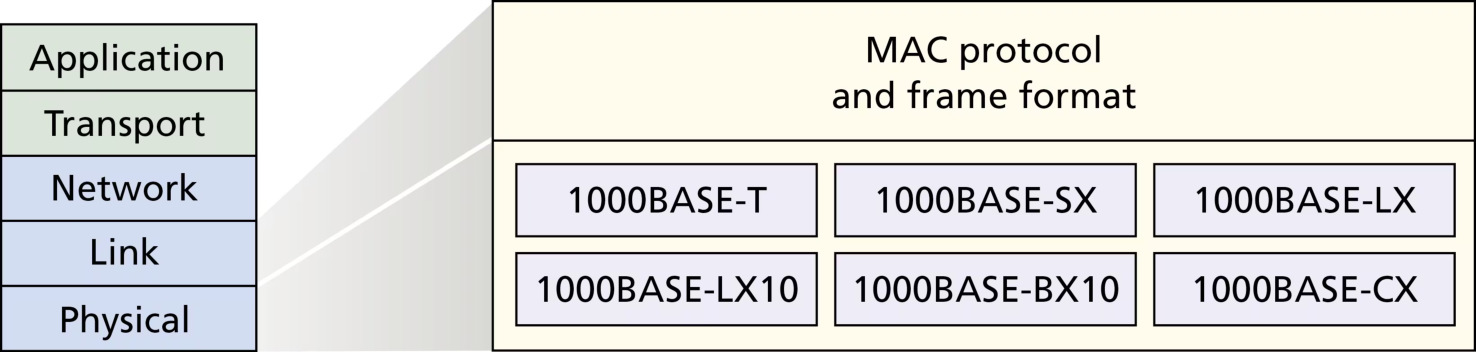

以太网技术命名（理解规律）：如 10BASE-T、100BASE-T、1000BASE-T、10GBASE-T 等——第一部分是速率（10/100/1000/10G 表示 Mb/s 或 Gb/s）；BASE 表示 基带（介质只承载以太网流量）；结尾表示介质（T = 双绞线，F = 光纤，早期 5/2 表示同轴段最大长度 500/185 m）。高速以太网要点（王道 2026）：100BASE-T 保持最短帧长不变、把网段最大长度减至 100 m、帧间间隔由 9.6 μs 改为 0.96 μs，支持全双工（全双工下不用 CSMA/CD）；千兆以太网支持全/半双工，半双工用 CSMA/CD；10 吉比特以太网只工作在全双工、无争用问题、不使用 CSMA/CD（帧格式与最小/最大帧长保持不变以向后兼容）。

现代交换式以太网还需要 MAC 协议吗？ 不需要——交换机协调传输、任何时刻不在同一接口上转发超过一个帧，且现代交换机全双工（交换机和节点可同时互发），交换式以太网没有碰撞、也就不需要 CSMA/CD 协议。

链路层交换机：自学习、过滤与转发¶

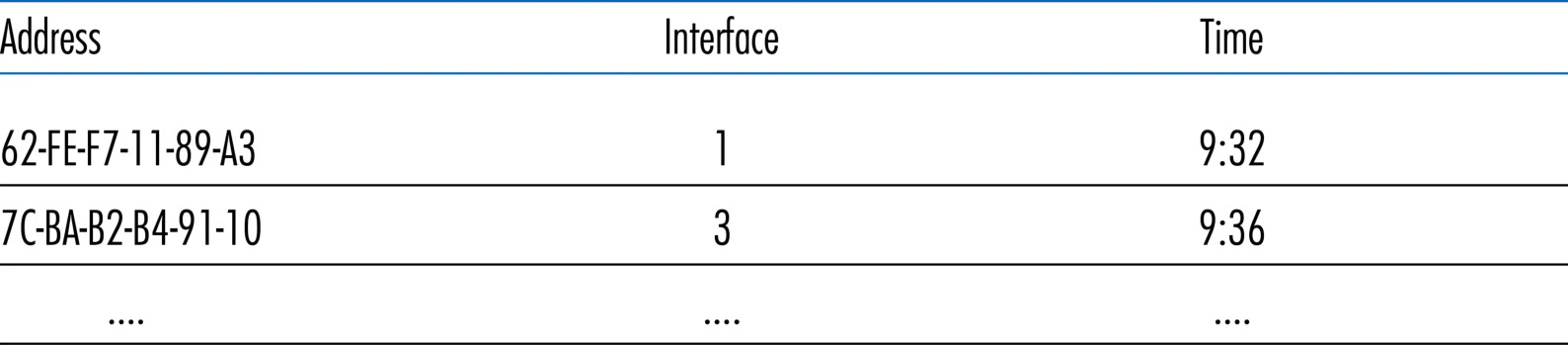

交换机（switch）的作用是接收链路层帧并转发到出链路，对子网内主机完全透明。交换机输出接口有缓存（帧到达速率可能暂时超过接口容量）。交换机的两种基本功能：过滤（filtering）——决定帧是转发到某接口还是丢弃；转发（forwarding）——决定帧应导向哪些接口并移动帧。二者借助 交换表（switch table） 完成：每个表项含（MAC 地址、到达该 MAC 的接口、表项建立时间）。

过滤与转发的三种情况（设帧从接口 x 到达，目的地址为 D）：

1. 表中无 D 的表项：交换机 广播（洪泛 flooding）——把帧复制到除接口 x 外的所有接口的输出缓存；
2. 表中有 D 且关联接口就是 x：D 与源在同一网段，帧无需转发，执行 过滤——丢弃该帧；
3. 表中有 D 且关联接口 y ≠ x：把帧放入接口 y 的输出缓存，执行 转发。

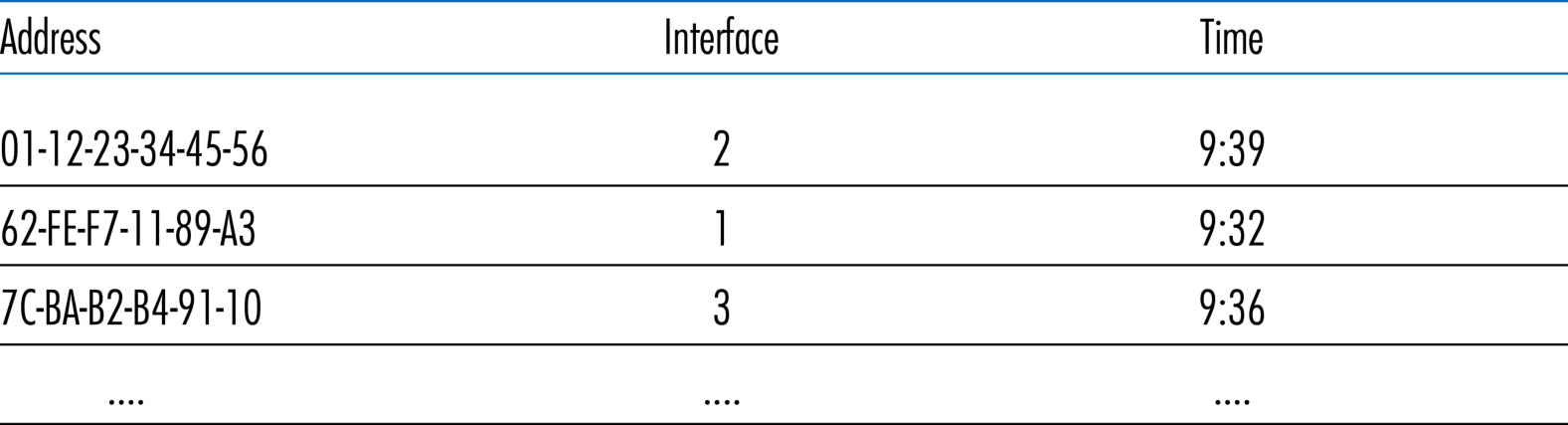

核心概念④：以太网与交换机 —— 交换机是 自学习（self-learning） 的即插即用设备：转发表完全由观察到的帧流量自动建立，无需管理员配置。自学习三规则：① 表初始为空；② 每收到一个帧，把「源 MAC 地址 → 到达接口 → 当前时间」记入表；③ 若某源地址经过 老化时间（aging time） 没有帧再出现，删除该表项。交换机还支持 全双工（接口同时收发）。高频考点：自学习过程追踪（2014#36、2016#36、2021#36 等）与过滤/转发/洪泛三决策，务必逐帧手推转发表变化。

交换机的优点（408 常考）： ① 消除碰撞：交换机缓冲帧、任何时刻不在同一网段转发超过一个帧，无碰撞带宽浪费，最大聚合吞吐量 = 各接口速率之和；② 异构链路：隔离链路使不同速率、不同介质的链路可以混用（如铜线 + 光纤 + 高速链路）；③ 便于管理：可检测并内部断连故障适配器（jabbering adapter）、收集带宽使用统计；④ 提供安全：交换式 LAN 中主机通常只收到发给自己的帧，嗅探比集线器/无线局域网难得多（但有 交换机毒化 switch poisoning 攻击：发送大量伪造源 MAC 填满转发表，迫使交换机洪泛大部分帧）。

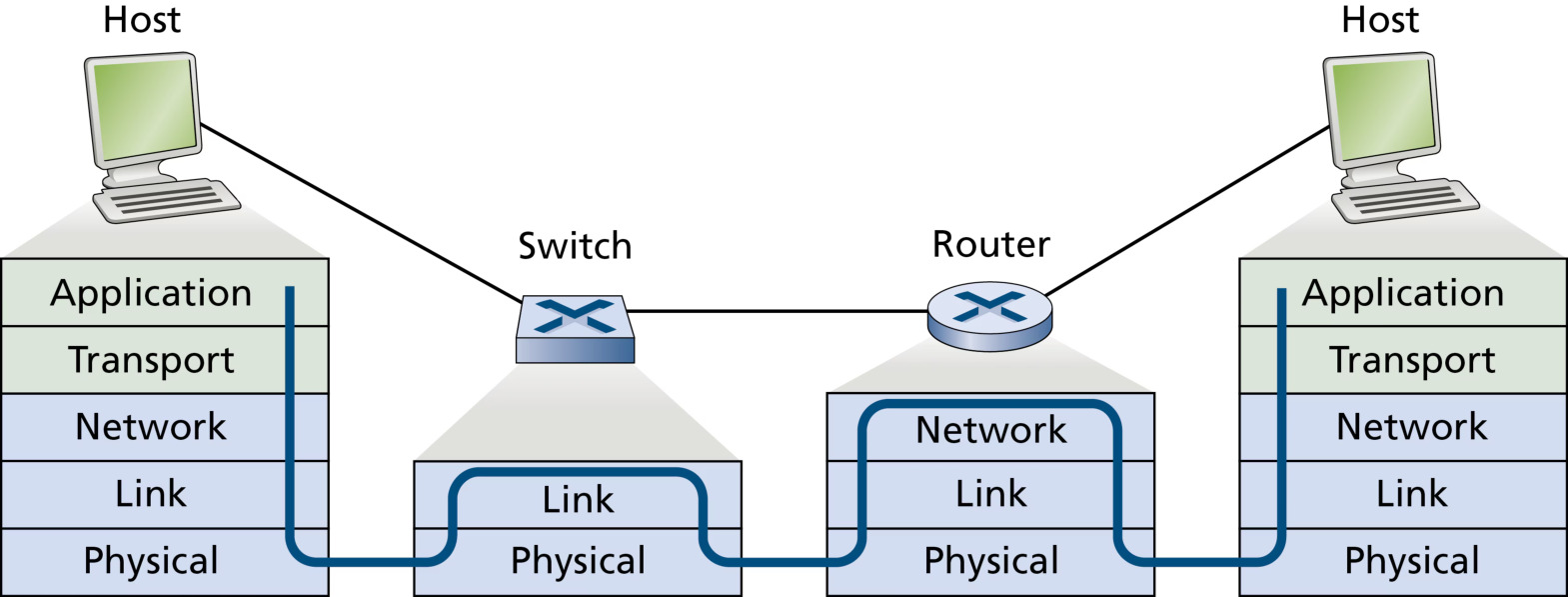

交换机 vs 路由器（408 高频对比）：

冲突域与广播域（408 必考概念）：

• 冲突域（collision domain）：可能发生碰撞的范围。集线器不隔离冲突域（同一集线器所有接口在同一冲突域）；交换机/网桥每个接口隔离一个冲突域（16 接口交换机 = 16 个冲突域）；路由器也隔离冲突域。
• 广播域（broadcast domain）：广播帧可达的范围。集线器与交换机都不隔离广播域（一个 LAN 内所有接口同属一个广播域）；路由器隔离广播域（每个接口一个广播域）。

结论一句话：物理层设备（中继器/集线器）既不隔离冲突域也不隔离广播域；数据链路层设备（网桥/交换机）隔离冲突域但不隔离广播域；网络层设备（路由器）两者都隔离。（2020#35、2016#35、2010#38 常考）

VLAN：虚拟局域网与 802.1Q¶

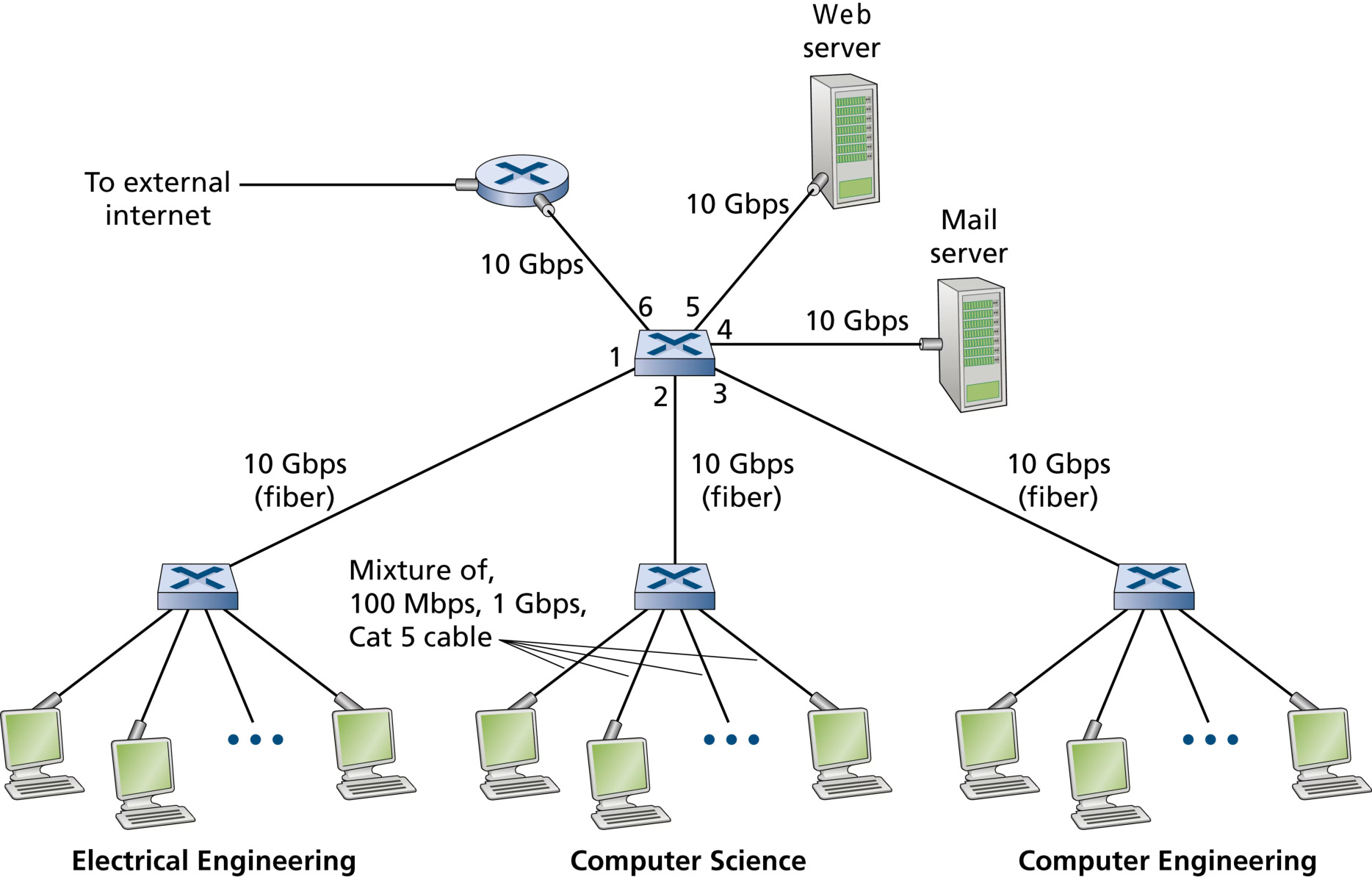

机构 LAN 的层次化配置存在三大问题：① 缺乏流量隔离——广播流量（ARP、DHCP 请求、未被自学习交换机学习的帧）必须穿越整个机构网络，既降性能又不利安全（如高管流量不应到达普通员工主机）；② 交换机利用低效——部门数很多时，为每个部门单独配交换机不经济且不隔离流量；③ 用户管理困难——员工换部门须改物理布线。

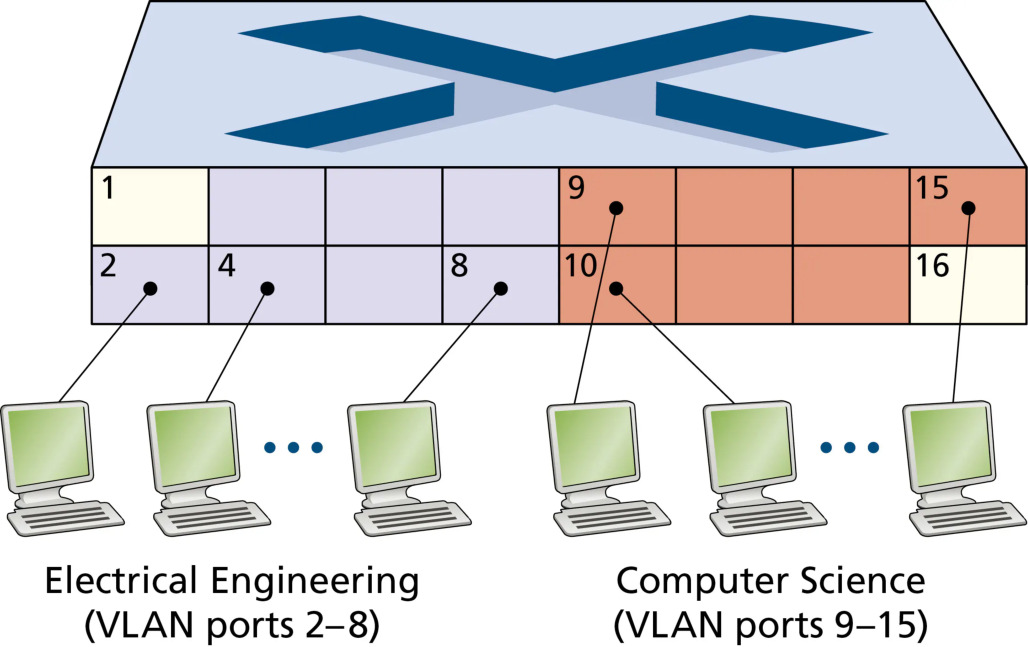

虚拟局域网（VLAN，Virtual Local Area Network） 在单一物理 LAN 基础设施上定义多个 虚拟局域网：同一 VLAN 内的主机互相通信时如同独占一台交换机，VLAN 之间的帧完全隔离。基于端口（port-based）的 VLAN 最常见：网络管理员把交换机端口划分为若干组，每组构成一个 VLAN，每个 VLAN 是一个广播域（某端口发出的广播帧只能到达同组端口）。图 6.25：8 端口交换机中端口 1-6 属 EE VLAN、7-8 属 CS VLAN。

核心概念⑤：VLAN —— 用一台物理交换机切出多个逻辑广播域：VLAN 隔离广播域（802.1Q 帧打 4 字节标签标识所属 VLAN），不同 VLAN 之间不能直接二层通信、必须经路由器（三层设备）。这是 408 高频考点（高频考点：VLAN 特性 2024#36、802.1Q 帧格式、trunk 干道），也是综合大题（2017#47 等）的常客。

跨 VLAN 通信：VLAN 完全隔离后，EE 部门如何与 CS 部门通信？把某端口连到外部路由器并把该端口同时划入 EE 与 CS 两个 VLAN——逻辑上两个部门如同各自独立交换机经路由器互连：EE 的 IP 数据报先经 EE VLAN 到路由器，再由路由器经 CS VLAN 转发回 CS 主机。交换机厂商常把 VLAN 交换机与路由器做成一体设备，免去外部路由器。

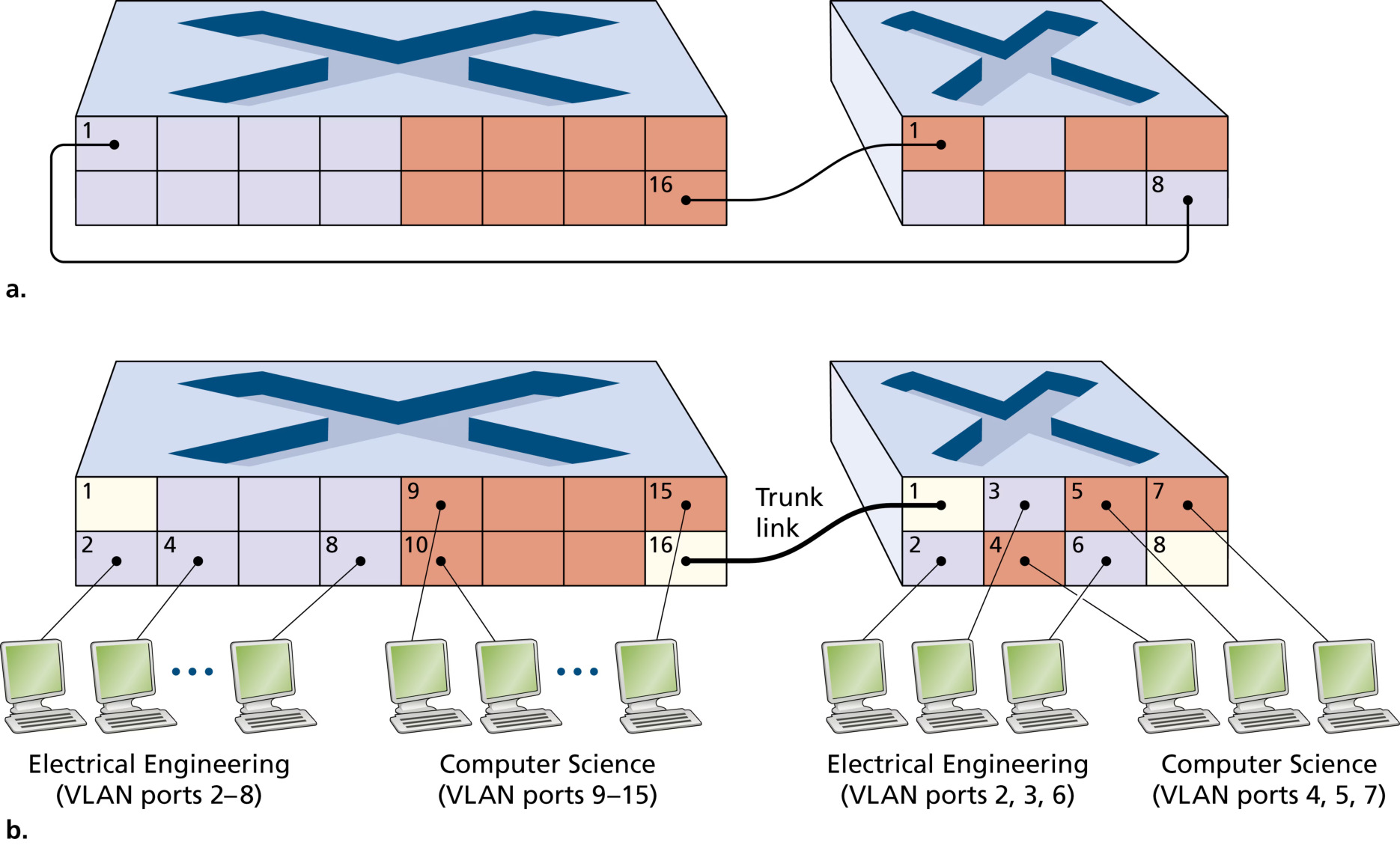

跨交换机的 VLAN 与干道（trunking）：EE/CS 教职员工可能分散在不同建筑，需要两台交换机。若每 VLAN 用一条专线连接（图 6.26(a)），N 个 VLAN 就需要 N 条线，不可扩展。更优方案 VLAN 干道（图 6.26(b)）：每台交换机配置一个 干道端口（trunk port） 互连两台交换机，干道端口属于 所有 VLAN，任意 VLAN 的帧都经干道链路转发。但干道上必须能区分帧属于哪个 VLAN——IEEE 802.1Q 扩展帧格式登场。

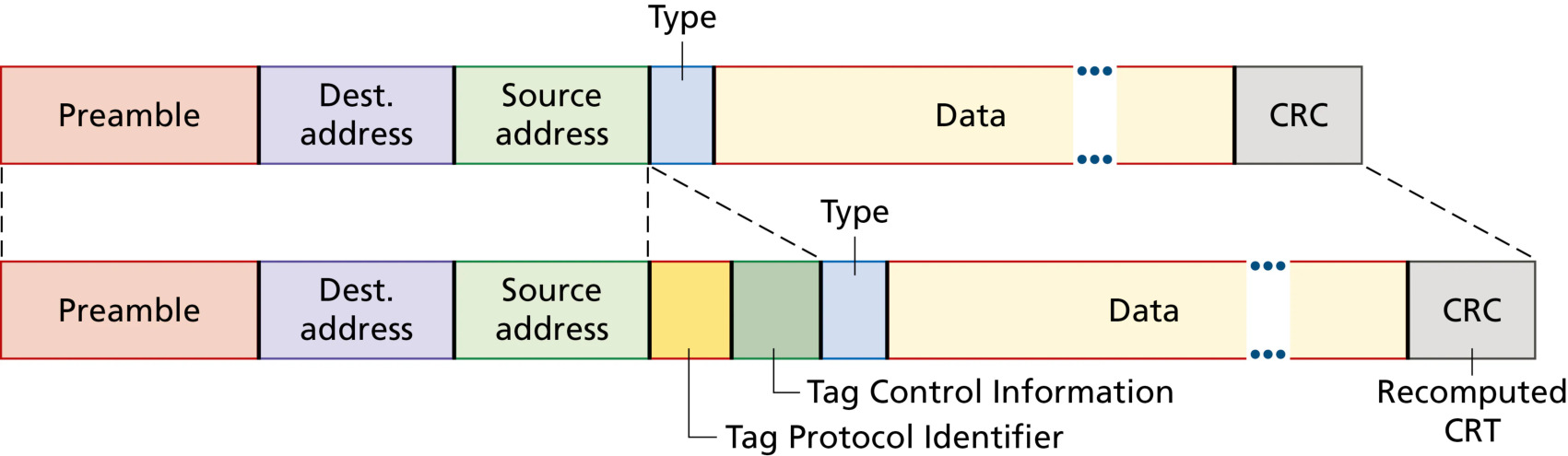

802.1Q 帧（408 必考细节）：

• 位置：4 字节 VLAN 标签（tag） 插在 源地址字段与类型字段之间；
• 结构：前 2 字节为 标签协议标识（TPID），固定值 0x8100，表示这是 802.1Q 帧；后 2 字节为标签控制信息（TCI），其中 12 位 VLAN 标识符（VID） 唯一标识帧所属 VLAN（最多识别 4096 个 VLAN，0 与 4095 保留），另有 3 位优先级（类似 IP 的 TOS 字段）与 1 位 CFI/DEI；
• 对帧长的影响：VLAN 帧首部增加 4 字节 → 数据字段最小长度由 46 变为 42 字节、最大 1500 不变 → 最大帧长由 1518 变为 1522 字节；插标签后 FCS 必须重新计算；
• 处理方式：发送侧交换机在进入干道前插入标签，接收侧交换机解析并剥除标签后再转发给主机——主机收发的仍是标准以太网帧，看不到 VLAN 标签（主机甚至不知道自己属于哪个 VLAN）。A 站向同交换机同 VLAN 的 B 站发帧：交换机直接按目的 MAC 转发、不加标签；A 站向跨交换机的 E 站发帧：交换机加标签后经干道转发，对端交换机剥标签后交付 E。

VLAN 划分方式（王道 2026）：① 基于端口——最简单有效，但主机换端口可能改变所属 VLAN；② 基于 MAC 地址——主机移动到其他交换机仍属原 VLAN；③ 基于 IP 地址/网络层协议——可跨路由器扩展。VLAN 只是局域网提供的一种服务，不是一种新型局域网。

6.5 链路虚拟化：把网络当作一条链路¶

回顾「链路」概念的演化：从物理导线 → 共享信道/无线频谱 → 交换式基础设施 → 把整个网络虚拟成一条链路。拨号上网中，两台主机的「链路」实际是电话网——从因特网链路层视角，电话网只是一根「线」。本节两种技术：MPLS 与 VXLAN，都让两台设备之间的虚拟链路在逻辑上表现得像一条物理链路。

MPLS：多协议标签交换¶

MPLS（Multiprotocol Label Switching） 源于 1990 年代中后期提高 IP 路由器转发速度的努力：借鉴虚电路网络的 定长标签（fixed-length label） 概念，有选择地 给数据报打标签，让路由器在可能时 按标签转发（而非按目的 IP 最长前缀匹配）。MPLS 与 IP 协同工作：使用 IP 编址与路由，只是增强而非取代 IP 转发。

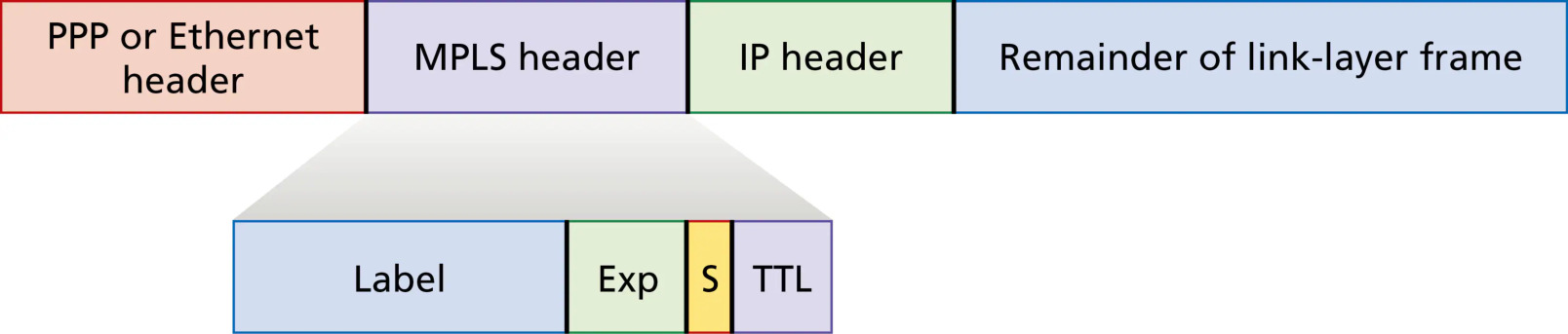

MPLS 头（RFC 3032，32 位 = 4 字节）：位于链路层（如以太网）头与网络层（IP）头之间。字段包括：20 位标签（label）、3 位 EXP（试验/服务等级）、1 位 S（栈底指示，表示这是否是标签栈的最后一层）、8 位 TTL（生存时间）。

MPLS 转发：MPLS 路由器（标签交换路由器，label-switched router）收到帧后 只查 MPLS 标签、不做最长前缀匹配，把数据报交给标签对应的出接口。关键点：MPLS 路由器 从头到尾不碰 IP 首部。MPLS 帧只能在与 MPLS 路由器之间传送（非 MPLS 路由器会在「该出现 IP 头的位置」遇到 MPLS 头而不知所措）。

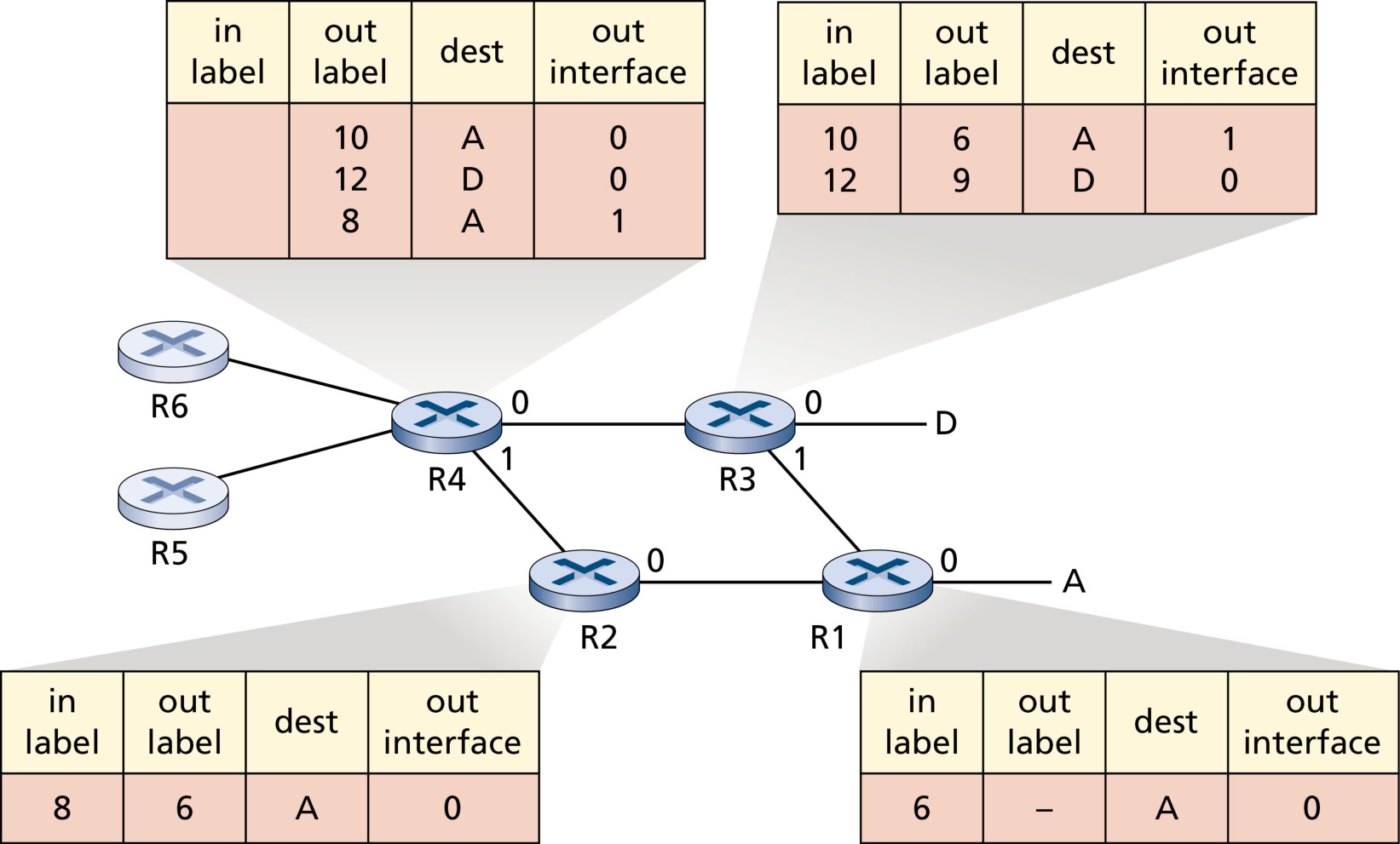

MPLS 的真正价值不在转发速度，而在流量工程（traffic engineering）：图 6.29 中路由器 R4 有两条到达 A 的 MPLS 路径（经接口 0 的标签 6、经接口 1 的标签 5）——若按 IP 转发，路由协议只会选一条最短路；而 MPLS 能让运营商 按策略把去往同一目的地的流量分配到不同路径（性能、策略等原因），这是标准 IP 路由做不到的。MPLS 还可用于：快速故障恢复（预先计算的备用路径重路由）、实现 虚拟专用网（VPN）。标签分发协议（如 RSVP-TE、LDP）与路径计算细节超出本书范围。注：MPLS 的许多流量工程能力也可用第 5 章的 SDN 通用转发实现，二者可能长期共存。

VXLAN：以太网 Over IP¶

VLAN 有两个局限：① VID 只有 12 位，最多 4096 个 VLAN；② VLAN 必须包含在 单一的、全交换式以太网 基础设施内。VXLAN（Virtual eXtensible LAN，RFC 7348） 把以太网（二层）子网扩展到跨越三层网络边界——把以太网帧封装进 UDP，让分布在全球的物理以太网段组成一个逻辑 VLAN。

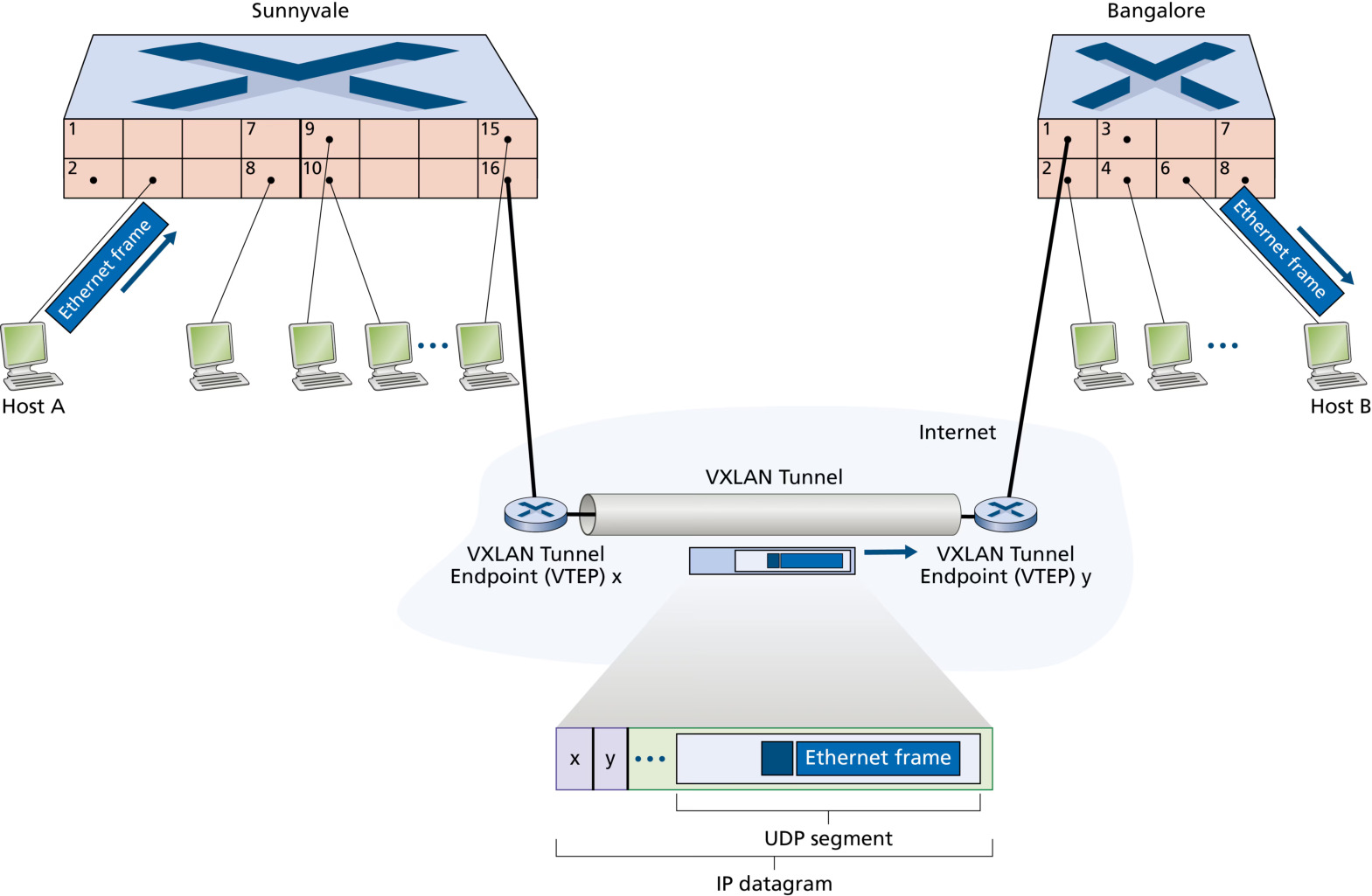

VXLAN 工作过程：VXLAN 隧道端点（VTEP，VXLAN Tunnel Endpoint） 是配置了 VXLAN 的普通交换机/路由器（或数据中心里的虚拟交换机）。Host A（Sunnyvale）发送目的 MAC 为 Host B（Bangalore）的以太网帧 → VTEP x 收到后把整个以太网帧连同 VXLAN 头（含 24 位 VNI，VXLAN Network Identifier，可标识 1600 多万 个 VXLAN，解决 VLAN 4096 上限）放进 UDP 数据报 的载荷 → 再放进目的地址为对端 VTEP y 的 IP 数据报 → IP 网络透明转发（对内容毫不知情）→ VTEP y 解封装、抽出原始以太网帧发到 Bangalore 以太网 → Host B 收到。层次封装链：以太网帧 → UDP 段 → IP 数据报——把整个 IP 网络虚拟化为一条单链路。VXLAN 的 1600 万级虚拟 LAN 规模对数据中心尤其有价值（6.6 节）。

6.6 数据中心网络¶

谷歌、微软、亚马逊、阿里等公司建有容纳数万至数十万台主机的巨型数据中心。数据中心网络（data center network）内部互连其主机。数据中心三大职责：① 向用户提供内容（网页、搜索结果、AI 聊天机器人、邮件、流媒体）；② 作为特定数据处理任务的大规模并行计算基础设施；③ 向其他公司提供云计算（AWS、Azure、阿里云）。成本构成：主机约占一半（3-4 年更换）、基础设施约 ¼、电力约 ⅙、网络约 1/10——网络虽非最大成本，但网络创新是降本增效的关键。

数据中心架构¶

数据中心的主力是 刀片服务器（blade）：形似披萨盒的通用主机，堆叠在 机架（rack） 中（每架 20-40 台）。每架顶部有一台 架顶交换机（TOR，Top-of-Rack switch） 互连架内主机，TOR 又有额外端口连接其他交换机。边界路由器（border router） 把数据中心网络接入公共因特网。数据中心网络支撑两类流量：外部客户端与内部主机之间（南北向）、内部主机之间（东西向）。

负载均衡器（load balancer）：每个云应用关联一个对外公开 IP；外部请求先到负载均衡器，它按各主机当前负载把请求分发到处理该应用的主机。负载均衡器又称「4 层交换机」——它依据目的端口号（4 层）与目的 IP 地址决策；还提供 NAT 式功能：把对外 IP 翻译为内部主机 IP（反向亦然），隐藏内部结构、防止客户端直接接触主机。

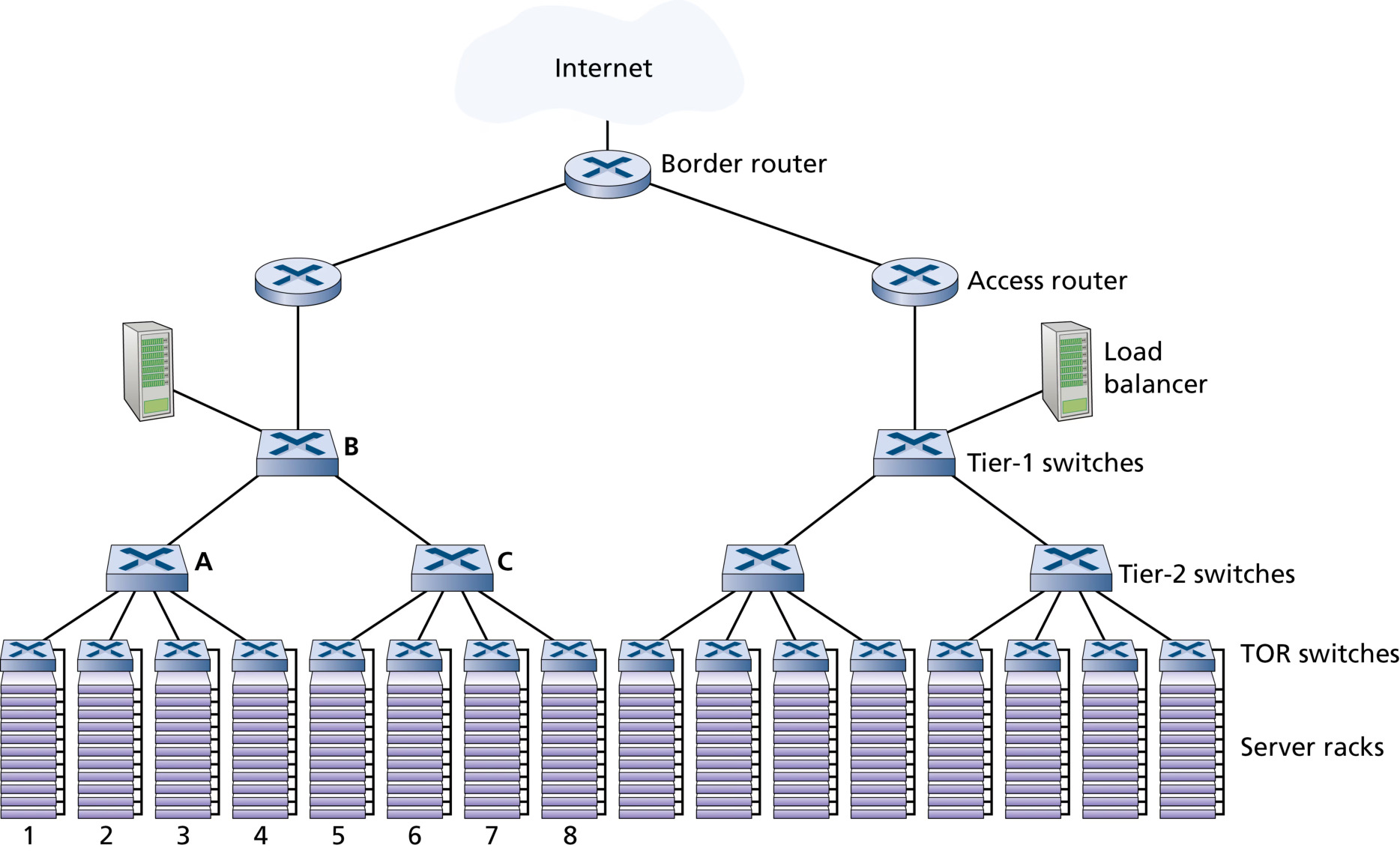

层次架构：边界路由器 → 接入路由器（access router）→ 三层交换机（核心/汇聚/接入 TOR）。每个接入路由器下的主机形成一个子网，为本地化 ARP 广播流量，子网再划分为 VLAN（每 VLAN 数百台主机）。层次架构可扩展到数十万台主机，但存在 主机到主机容量受限 问题：同架内主机可全速通信（受限于网卡速率），跨架通信经高层交换机时，多条流共享链路、每条流只分得链路容量的几分之一。

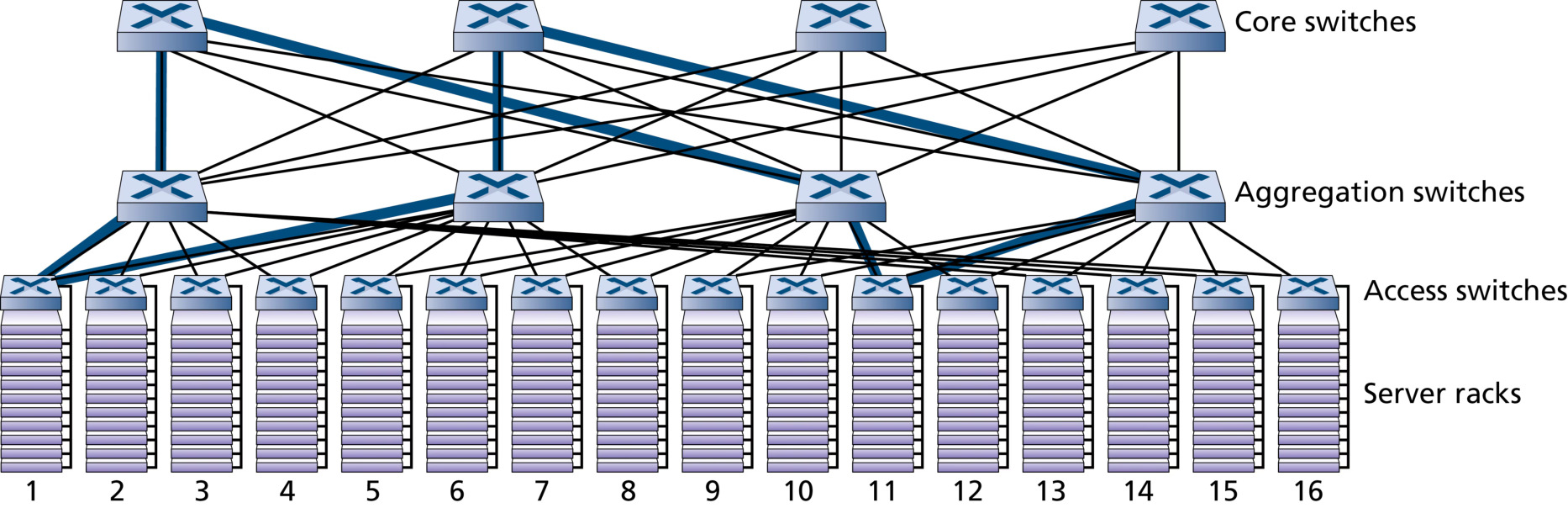

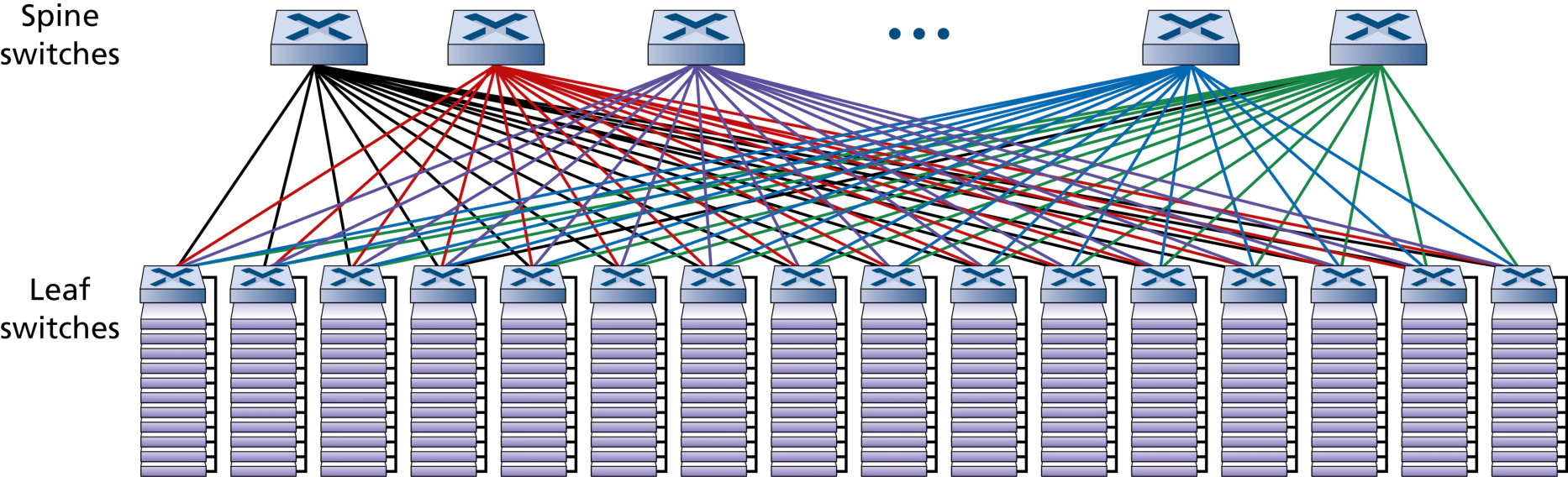

改进方案：① 换更高端交换机（昂贵）；② 就近放置 相关服务与数据（只能缓解）；③ 增加层间连通度——每台 TOR 连两台汇聚交换机、汇聚与核心之间多条链路与多台交换机，形成多条 链路/交换机不相交 的路径（图 6.32），既增容量又增可靠性（路径多样性）。这种多层互连网络即 Clos 网络（Charles Clos 在电话交换研究中提出）。

多路径路由：连通度提高使多路径成为常态。简单方案 ECMP（等价多路径，RFC 2992） 在源与目的之间做随机化下一跳选择；更精细的方案按流粒度做负载均衡，甚至流内逐分组多路径。leaf-spine（叶脊）拓扑（图 6.33）是层次拓扑的两层演化：每个 叶交换机（leaf，接入交换机） 连接到 每一台 脊交换机（spine，核心交换机）。扩展方式：升级叶-脊链路速率，或横向增加脊交换机。leaf-spine 中，接入交换机之外的任何通信都恰好经过 2 跳（固定、最小的跳数），远优于层次拓扑的可变跳数。leaf-spine 的流行反映了东西向流量占比上升。

数据中心网络的趋势¶

• 集中式 SDN 控制与管理：数据中心由单一组织管理，天然适合 SDN 式逻辑集中控制（谷歌 Orion 平台）；数据平面（简单通用交换机）与控制平面（软件）分离，自动化配置与运维状态管理至关重要。
• 虚拟化：虚拟机（VM）把运行软件与物理硬件解耦，支持 VM 在不同机架间无缝迁移。为支持迁移中保持活跃连接，把整个数据中心网络视为单一扁平二层网络：ARP 机制改为 DNS 式目录查询（目录维护「VM 的 IP ↔ 当前所在物理交换机」映射），替代广播。
• 物理约束：数据中心链路容量极高、时延极低（微秒级）、缓冲区小，TCP 拥塞控制在此不适用（需快速反应、极低丢包）；解决方案从专用 TCP 变体到在标准以太网上实现 RDMA（远程直接内存访问）。
• 模块化与定制化（MDC）：工厂在标准集装箱内预制「迷你数据中心」（数千主机、数十机架），运到现场多箱互连；箱内设计为优雅降级，性能低于阈值时整箱更换。云巨头正自研/定制数据中心里的几乎所有组件（网卡、交换机、路由器、TOR、软件、协议）。
• 能效与碳效：数据中心 2024 年消耗约 460 TWh 电力（全球 1-2%，AI/大模型推动下十年末预计升至更高比例）；除能效外还强调 碳效率。亚马逊「可用区（availability zone）」：在相隔数公里的不同建筑复制独立数据中心，事务数据跨数据中心同步并容错。

6.7 回顾：网页请求的一生（★408 综合大题经典素材）¶

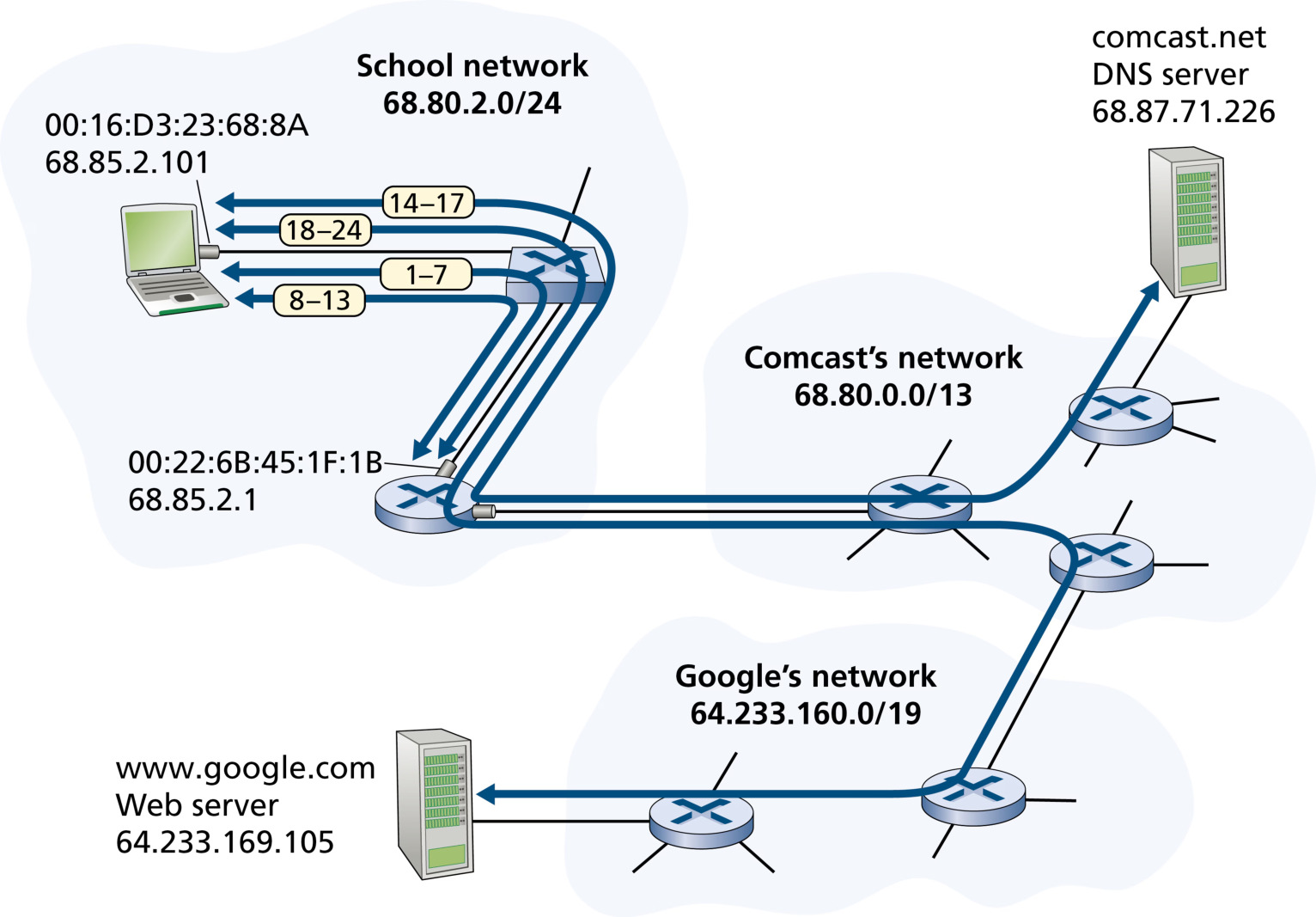

前五章的知识在此汇合。学生 Bob 把笔记本接入学校的以太网交换机（经学校路由器连到 ISP Comcast），请求 www.google.com 的首页。看似简单的请求背后是 DHCP → ARP → DNS → TCP → HTTP 的完整协议链——这正是 408 综合大题的经典素材（高频考点：2010#47、2017#47、2022#47 均以「主机通信全流程」设问，王道 PAGE 219 附近的主机发送 IP 数据报过程可对照复习）。

sequenceDiagram
    participant L as "Bob 笔记本"
    participant S as "以太网交换机"
    participant R as "学校路由器(网关/DHCP)"
    participant D as "DNS 服务器"
    participant G as "Google 服务器"
    L->>S: ① DHCP 请求（UDP 67→68，IP 255.255.255.255，MAC 广播）
    S->>R: 洪泛广播 DHCP 请求
    R-->>L: ② DHCP ACK（分配 IP、DNS 地址、默认网关地址）
    L->>S: ③ ARP 请求：默认网关 IP 的 MAC（广播）
    R-->>L: ④ ARP 响应（单播：网关 MAC）
    L->>R: ⑤ DNS 查询（UDP 53，目的 MAC=网关 MAC）
    R->>D: 转发 DNS 查询
    D-->>R: ⑥ DNS 响应（www.google.com → IP）
    R-->>L: 转发 DNS 响应
    L->>R: ⑦ TCP SYN（目的 IP=Google，目的 MAC=网关 MAC）
    R->>G: 转发 SYN
    G-->>R: ⑧ SYNACK
    R-->>L: 转发 SYNACK
    L->>R: ⑨ ACK（连接建立）+ HTTP GET
    R->>G: 转发 GET
    G-->>R: ⑩ HTTP 响应（网页内容）
    R-->>L: 转发响应，浏览器渲染网页

阶段一：DHCP 获取配置（6.7.1）。Bob 开机接入网络时还没有 IP 地址，第一件事是运行 DHCP：

1. Bob 的 OS 构造 DHCP 请求报文（UDP 目的端口 67、源端口 68）→ 封装进 IP 数据报（目的 IP = 广播地址 255.255.255.255、源 IP = 0.0.0.0，因为自己还没有 IP）→ 再封装进 以太网帧（目的 MAC = FF-FF-FF-FF-FF-FF 广播、源 MAC = Bob 笔记本网卡）；
2. 广播帧到达交换机，交换机 洪泛 到所有端口（包括连路由器的端口）；路由器收到后解封装、按目的 IP 广播指示上交上层，UDP 解复用交付 DHCP 服务器（DHCP 服务器常运行在路由器内）；
3. DHCP 服务器从 CIDR 地址块中分配 IP（如 68.85.2.101），构造 DHCP ACK（含分配 IP、DNS 服务器 IP、默认网关 IP、子网掩码），封装后 单播 回 Bob（交换机自学习过 Bob 的 MAC，直接向 Bob 的端口转发）；
4. Bob 的 DHCP 客户端记录自己的 IP、DNS 地址，并把默认网关装入 IP 转发表——目的地址在子网外的一切数据报都交给默认网关。

阶段二：DNS 与 ARP（6.7.2）。Bob 在浏览器输入 www.google.com，浏览器创建 TCP socket 需要先知道服务器 IP：

1. OS 构造 DNS 查询报文（www.google.com 放入问题区）→ UDP 目的端口 53 → IP 目的地址 = DHCP 给的 DNS 服务器 IP → 封装进帧时发现：只知道网关 IP、不知道网关 MAC；
2. Bob 构造 ARP 查询报文（目标 IP = 默认网关 IP）→ 封装进目的 MAC 广播的帧 → 交换机洪泛 → 网关路由器匹配目标 IP，回送 ARP 响应（单播，目的 MAC = Bob）告诉 Bob 自己的 MAC；
3. Bob 终于能正确封装帧：IP 目的地址是 DNS 服务器、帧目的 MAC 是网关——数据报逐跳路由（域内 RIP/OSPF + 域间 BGP）送达 DNS 服务器，DNS 服务器查库返回 www.google.com 的 IP，Bob 获得服务器 IP。

阶段三：TCP 与 HTTP（6.7.4）：

1. Bob 创建 TCP socket，发出 SYN 报文段（目的端口 80）→ IP 目的 = Google 服务器 IP → 帧目的 MAC = 网关 MAC（ARP 表已有）；
2. 各路由器查转发表逐跳转发（跨 Comcast 与 Google 网络的域间路由由 BGP 决定）；SYN 到达 www.google.com，服务器为连接创建连接 socket，回送 SYNACK；Bob 收到后回 ACK，TCP 连接建立；
3. Bob 浏览器构造 HTTP GET 报文（请求的 URL）写入 socket → 成为 TCP 段载荷 → 封装数据报与帧发送；Google 的 HTTP 服务器读取 GET、构造 HTTP 响应报文（含请求的网页内容）发送回；Bob 浏览器从 socket 读出响应、提取 HTML 并渲染——网页显示！

完整协议链复习（408 大题答题骨架）：① DHCP（UDP 67/68、IP 广播、MAC 广播、分配 IP/DNS/网关）→ ② ARP（广播请求/单播响应、解析默认网关 MAC）→ ③ DNS（UDP 53、查询 www 域名、返回服务器 IP）→ ④ TCP 三次握手（SYN/SYNACK/ACK）→ ⑤ HTTP（GET 请求、响应返回网页）。每一跳的封装链：报文（应用）→ 报文段（传输）→ 数据报（网络）→ 帧（链路）；IP 地址端到端不变，MAC 地址逐跳改变。

6.8 小结¶

本章完成协议栈的最后一块：链路层把网络层数据报从一节点搬到相邻节点，服务包括组帧、链路接入、可靠交付与差错检测/纠正，实现位置是网络适配器（硬件）+ 主机软件。核心线索回顾：

1. 差错检测与纠正：奇偶校验（单比特检奇数错、二维可纠 1 位错）、校验和（传输层软件用，二进制反码和）、CRC（链路层硬件用，模 2 除、FCS 位数 = 生成多项式最高次数、能检测任意奇数个错与短突发错）。
2. 多路访问协议：信道划分（TDM/FDM/CDMA——CDMA 靠码片正交性同时传输）、随机访问（纯 ALOHA ½e、时隙 ALOHA 1/e、CSMA 三变体、CSMA/CD：争用期 2τ、最短帧长 = 2τ×R、二进制指数退避、16 次放弃；CSMA/CA：RTS/CTS、NAV、隐蔽站）、轮转（轮询、令牌传递）。
3. 交换局域网：MAC 地址（48 位扁平）与 ARP（同子网广播请求/单播响应；跨子网经默认网关、目的 MAC 填网关接口）；以太网帧（前导码 8 B + 6+6+2+46~1500+4，无连接不可靠）；交换机（自学习、过滤/转发/洪泛、隔离冲突域不隔离广播域、vs 路由器）；VLAN（802.1Q 4 字节标签、TPID 0x8100、12 位 VID、trunk 干道）。
4. 链路虚拟化：MPLS（20 位标签、FEC、流量工程）与 VXLAN（以太网封装进 UDP、24 位 VNI）。
5. 数据中心网络：机架/刀片/TOR/负载均衡器/边界路由器、层次拓扑 → Clos 网络 → leaf-spine、趋势（SDN、虚拟化、RDMA、可用区）。
6. 网页请求的一生：DHCP → ARP → DNS → TCP → HTTP 的完整协议链，贯通五层协议栈。

🧪 本章习题¶

每道题均可回溯至本章正文（考点映射见章首导览）。A 组为基础题，B 组为提高题，C 组为拓展综合题（408 大题风格），最后为原书习题讲解与真题改编。

A 基础题（单选/填空，每题 1-2 分）¶

A1.（单选）关于 奇偶校验码，下列说法正确的是（ ）。

• A. 能够检测出任意个数的比特错误
• B. 只能检测出奇数个比特错误，且无法定位错误位置
• C. 既能检测错误又能纠正一位错误
• D. 能够检测出所有突发错误

A2.（单选）下列关于 MAC 地址 的说法，错误的是（ ）。

• A. MAC 地址长 48 位，用十六进制表示
• B. MAC 地址具有扁平结构，与主机所在位置无关
• C. MAC 地址由 IEEE 统一管理，全球唯一
• D. MAC 地址具有层次结构，主机更换网络位置时必须重新配置

A3.（填空）CSMA/CD 中，争用期（冲突窗口） 等于信号在端到端距离上的 ____ 传播时延；最短帧长 = ____ × ____。10 Mb/s 以太网的最短帧长为 ____ 字节。

A4.（单选）关于 VLAN，下列说法正确的是（ ）。

• A. 不同 VLAN 内的主机之间可以直接进行二层通信
• B. 一个 VLAN 内的所有端口属于同一个广播域
• C. 交换机上的每个端口都必须属于不同的 VLAN
• D. 802.1Q 帧的 VLAN 标签占用 8 字节

A5.（单选）以太网 V2 帧中，数据字段 的长度范围是（ ）。

• A. 0～1500 字节
• B. 46～1500 字节
• C. 64～1518 字节
• D. 46～1518 字节

B 提高题（简答/计算，每题 5-10 分）¶

B1.（计算，10 分）要发送的数据是 1101011011（10 位），采用 CRC 检验，生成多项式是 10011（即 G(x) = x⁴ + x + 1）。

（1）求帧检验序列 FCS 与最终发送的比特串；

（2）接收方如何判断传输是否出错？

B2.（计算，10 分，真题 2019#36 改编）假设一个采用 CSMA/CD 协议的 100 Mb/s 局域网，最短帧长为 128 B。

（1）求该网络的争用期与允许的最大单向传播时延；

（2）若网段内最远两站点之间的距离加倍（其他条件不变），最短帧长应变为多少？

B3.（计算，10 分，真题 2010#47 改编）主机 A 与主机 B 通过一台 10 Mb/s 以太网交换机相连，交换机转发表中已有 A、B 的表项。主机 A 向 B 发送一个长 1518 字节的以太网帧（6 字节目的地址 + 6 字节源地址 + 2 字节类型 + 1500 字节数据 + 4 字节 FCS）。

（1）若交换机采用 直通（cut-through）交换（收到目的地址即可转发，不缓存整帧），该帧从第一个比特到达交换机输入端口到开始从输出端口发送，需多长时间？

（2）若采用 存储转发，需多长时间（忽略处理与排队时延）？

（3）100 Mb/s 交换机上同样的 1518 字节帧，两种方式各需多长时间？（真题 2013#36 同考点）

C 拓展题（计算/综合，每题 10-15 分）¶

C1.（计算，15 分，真题 2023#36 改编）某 10 Mb/s 以太网采用 CSMA/CD 协议，网段长度 1 km，信号传播速度 2×10⁸ m/s。主机甲与主机乙位于网段两端。

（1）求争用期与最短帧长；若主机甲与主机乙同时开始发送，从开始发送到 两台主机都检测到冲突，最短需多长时间？最长需多长时间？

（2）若主机甲、乙各自以最短帧长发送，发送完一个最短帧后立即开始退避：第一次冲突后重传等待时间从哪个集合中选取？若连续发生第 4 次冲突，基于二进制指数退避算法，再次尝试重发前等待的最长时间是多少？

（3）若把该以太网改为 10BaseT（争用时间片为 51.2 μs），某网卡发送某帧时连续发生 4 次冲突，重发前等待的最长时间是多少？（真题 2023#36 原题设问）

C2.（综合，15 分，真题 2017#47 改编）主机 H 接入校园网交换机，交换机经路由器 R 连接因特网，路由器 R 兼作 DHCP 服务器。H 的 OS 刚启动，尚未配置任何网络参数。请按时间顺序描述 H 访问 Web 服务器 www.example.com 并获取首页的完整过程，要求：

（1）依次写出各阶段使用的协议及其封装层次；

（2）指出每一阶段中帧的目的 MAC 地址（广播还是某接口的 MAC）与数据报的目的 IP 地址；

（3）说明 IP 地址与 MAC 地址在全过程中的变化规律。

原书习题讲解¶

原书 R2.（概念）链路层向网络层提供的服务有哪些？分别解释之。

原书 R5.（概念）本章讨论了几种差错检测/纠正技术？它们各自的适用场景是什么？

原书 P6（类似）。（计算，CDMA）站点 A 的码片序列为 (-1 -1 -1 +1 +1 -1 +1 +1)，站点 B 的码片序列为 (-1 -1 +1 -1 +1 +1 +1 -1)。

（1）验证 A、B 码片序列正交（规格化内积为 0）；

（2）若 A 向接收站发送比特 1、B 同时发送比特 0，公共信道上叠加后的信号向量是什么？接收站分别用 A、B 的码片解码，各得到什么结果？

✅ 本章小结¶

链路层是「网络边缘」最后一块拼图，也是 408 计算题高产区。核心线索归纳：

1. 链路层服务与实现：组帧、链路接入、可靠交付、差错检测/纠正四服务；实现于网络适配器（网卡硬件）+ 主机软件；节点与链路逐跳移动数据报。
2. 差错检测与纠正：奇偶校验（单比特检奇数错；二维可检可纠 1 位错）、校验和（传输层软件用，二进制反码和）、CRC（链路层硬件用：模 2 除、FCS 位数 = 生成多项式最高次数、能检任意奇数个错与短突发错）。海明码（纠错编码，码距决定检错/纠错能力）。
3. 多路访问协议：信道划分（TDM/FDM/CDMA 内积）、随机访问（纯 ALOHA ½e ≈ 18%、时隙 ALOHA 1/e ≈ 37%、CSMA 三变体、CSMA/CD：争用期 2τ、最短帧长 = 2τ×R、二进制指数退避、16 次放弃、效率 ≈ 1/(1+5τ/t)；CSMA/CA：IFS、虚拟载波监听 NAV、RTS/CTS、隐蔽站）、轮转（轮询、令牌传递）、DOCSIS（FDM+TDM+随机访问+集中授权并存）。
4. 交换局域网：MAC 地址（48 位、扁平、IEEE 管理）与 ARP（同子网广播请求/单播响应、跨子网经默认网关）；以太网帧（前导码 8 B + 目的/源 6 B + 类型 2 B + 数据 46-1500 B + FCS 4 B，最短帧 64 B、最长 1518 B，无连接不可靠）；交换机（自学习、过滤/转发/洪泛、隔离冲突域不隔离广播域、vs 路由器）；VLAN（802.1Q 4 字节标签、TPID 0x8100、12 位 VID、trunk 干道）。
5. 链路虚拟化：MPLS（20 位标签、FEC、流量工程）与 VXLAN（以太网封装进 UDP、24 位 VNI，解决 VLAN 4096 上限）。
6. 数据中心网络：刀片/机架/TOR/负载均衡器/边界路由器；层次拓扑 → Clos 网络 → leaf-spine；趋势（集中式 SDN、虚拟化、RDMA、MDC、可用区）。
7. 网页请求的一生：DHCP（UDP 67/68、广播）→ ARP（解析默认网关 MAC）→ DNS（UDP 53）→ TCP 三次握手 → HTTP；IP 端到端不变、MAC 逐跳改变——五层协议栈的完整贯通。

术语对照表¶

🚪 下一章预告¶

第 6 章补全了「网络边缘」的最后一块：链路层如何逐跳搬运数据报、交换局域网如何组织。至此，本书第一部分（应用 → 传输 → 网络 → 链路）的协议栈之旅全部完成——6.7 的网页请求一生正是这条旅程的浓缩检验。下一站进入第二部分专题章节：无线网络与移动网络（第 7 章）——本章已初见 802.11 的 CSMA/CA、三地址与 NAV，第 7 章将深入无线链路特性、蜂窝网络与移动性管理；随后是 网络安全（第 8 章）。这两章横跨多层协议栈，正是本章打下的五层基础要派上用场的时刻。

👉 进入第 7 章：无线网络与移动网络 →
